Se o código de erro for “370”, “371”, “372”

  1. Se documentos forem definidos no ADF ou no vidro de documento, remova-os.

  2. Abra a unidade do scanner.

  3. Pressione o botão de abertura da tampa superior.

  4. Abra a tampa superior.

    Podem ocorrer queimaduras.

    A fusora fica extremamente quente. Não toque-a.

  5. Segure as alças do cilindro de imagem com ambas as mãos e remova-o da máquina cuidadosamente.

    Nota

    • Tome muito cuidado ao manusear o cilindro de imagem (o cilindro verde) porque ele é frágil.

    • Não exponha o cilindro de imagem diretamente à luz do sol ou a luzes fortes (aproximadamente 1.500 lux ou mais). Não deixe o cilindro de imagem sob luzes internas por 5 minutos ou mais.

    O cartucho de toner é removido junto com o cilindro de imagem. Coloque o cartucho de toner em uma superfície plana e coloque um papel sobre ele para evitar a luz.

  6. Levante as alças azuis da unidade de transcrição para desbloquear.

  7. Segure as alças da unidade de transcrição e remova-a gentilmente da máquina.

  8. Remova o papel atolado.

    Nota

    • Verifique se não há papel restante dentro da máquina.

    • Remova o papel atolado cuidadosa e lentamente para não rasgar o papel. Se o papel se rasgar, remova todos os fragmentos.

  9. Coloque as projeções nos lados direito e esquerdo da unidade de transcrição nas peças dos rolamentos (alças) da máquina.

  10. Empurre a unidade de transcrição de volta para dentro da máquina.

  11. Insira as projeções traseiras, localizadas perto de ambas as alças da unidade de transcrição, nos orifícios de montagem da máquina.

  12. Gire as duas alças da unidade de transcrição na direção da seta (bloqueio) para prendê-la na máquina.

    Quando a unidade de transcrição está fixada corretamente, ela se parece como na figura a seguir.

    Nota

    Não toque no rolo de esponja da unidade da transcrição.

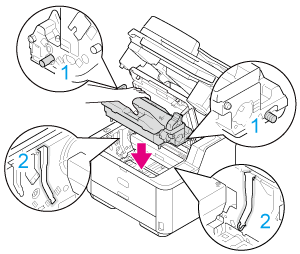

  13. Verifique se os pinos direito e esquerdo (1) do cilindro de imagem estão encaixados nas ranhuras (2) da máquina e recoloque o cilindro de imagem dentro da máquina.

    Nota

    • Verifique se não há papel restante dentro da máquina.

    • Remova o papel atolado cuidadosa e lentamente para não rasgar o papel. Se o papel se rasgar, remova todos os fragmentos.

  14. Feche a tampa superior.

  15. Feche a unidade do scanner.
