Подключение кабеля ЛВС

Подключите принтер к компьютеру с помощью проводной ЛВС.

Перед установкой драйвера принтера подключите принтер к сети с помощью кабеля ЛВС.

  1. Подготовьте кабель ЛВС (1) и концентратор (2).

    Кабель ЛВС не включен в комплект поставки. Требуется кабель ЛВС (категория 5e или выше, кабель витой пары, прямой).

  2. Выключите устройство.

  3. Подключите один конец кабеля ЛВС (1) к разъему интерфейса сети.

  4. Вставьте другой конец кабеля ЛВС (1) в концентратор (2).

    Затем введите информацию о сети, например, IP-адреса принтера.

  5. Включите принтер.

  6. Нажмите несколько раз кнопку прокрутки , чтобы выбрать [Admin Setup (Админ.настр.)], а затем нажмите кнопку ENTER (ВВОД).

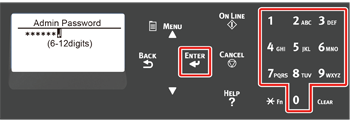

  7. Введите пароль администратора, используя цифровые клавиши (0–9), а затем нажмите кнопку ENTER (ВВОД).

    Пароль администратора по умолчанию — 123456. Если пароль администратора был изменен, введите новый пароль.

  8. Убедитесь, что выбран параметр [Network Setup (Парам.Сети)], а затем нажмите кнопку ENTER (ВВОД).

  9. Нажмите несколько раз кнопку прокрутки , чтобы выбрать [IP Address Set (Адресное пр-во IP)], а затем нажмите кнопку ENTER (ВВОД).

    При настройке IP-адреса вручную нажмите кнопку прокрутки и выберите [Manual (Вручную)], а затем нажмите кнопку ENTER (ВВОД). Перейдите к шагу 10.

    Для автоматического получения IP-адреса убедитесь, что выбран параметр [Auto (Авто)], а затем нажмите кнопку ENTER (ВВОД). Перейдите к шагу 16.

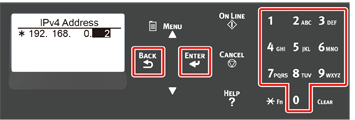

  10. Нажимайте кнопку BACK (НАЗАД), пока не отобразится [Network Setup (Парам.Сети)]. Нажмите несколько раз кнопку прокрутки , чтобы выбрать [IPv4 Address (Адрес IPv4)], а затем нажмите кнопку ENTER (ВВОД).

  11. Введите IP-адрес, используя цифровые клавиши (0–9), а затем нажмите кнопку ENTER (ВВОД).

    Используйте такую же процедуру для ввода следующих 3 цифр. Для перехода к следующему окну нажмите кнопку ENTER (ВВОД).

    После ввода всех значений нажмите кнопку BACK (НАЗАД).

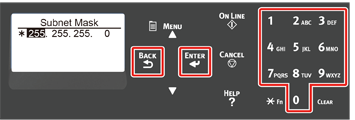

  12. Нажмите кнопку прокрутки , чтобы выбрать [Subnet Mask (Маска Сети)], а затем нажмите кнопку ENTER (ВВОД).

  13. Введите маску подсети используя такую же процедуру, как при вводе IP-адреса. После ввода всех значений нажмите кнопку BACK (НАЗАД).

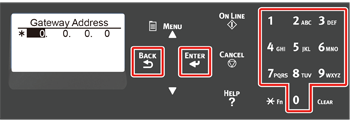

  14. Нажмите кнопку прокрутки , чтобы выбрать [Gateway Address (Адрес Шлюза)], а затем нажмите кнопку ENTER (ВВОД).

  15. Введите адрес шлюза таким же способом, как IP-адрес. После ввода всех значений нажмите кнопку BACK (НАЗАД).

  16. Нажмите кнопку ON LINE (ГОТОВ) для сохранения параметров сети.

    Перейдите к процедуре «Установка драйвера принтера на компьютер».
