Mogą wystąpić obrażenia. |
|
|---|---|---|
|
Ze względu na ciężar około 40 kg, urządzenie musi być podnoszone przez 2 osoby. |
||
|
|
Może wystąpić poparzenie. |
|
|---|---|---|
|
Moduł utrwalacza jest bardzo gorący. Nie należy go dotykać. |
||
Uwaga
-
Zachowaj szczególną ostrożność przy obchodzeniu się z bębnem (zielony cylinder), ponieważ jest nietrwały.
-
Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (około 1 500 luksów i więcej). Nie pozostawiaj bębna światłoczułego na więcej niż 5 minut nawet w przypadku wystawienia go jedynie na światło pokojowe.
-
Korzystaj z opakowania i materiałów opakowaniowych, w które zapakowany był produkt w chwili zakupu.
-
Wyłącz urządzenie.
-
Odłącz wszystkie kable:
-
Kabel zasilający
-
Przewód Ethernet lub LAN
-
-
Wyjmij cały papier z kaset na papier.
-
Włóż palce w zagłębienia po prawej stronie urządzenia i pociągnij dźwignię (1) zwalniającą pokrywę przednią, aby otworzyć tę pokrywę (2) do przodu.
-
Naciśnij przycisk (3) otwierania i otwórz podajnik wyjściowy (4).
Może wystąpić poparzenie.
Moduł utrwalacza jest bardzo gorący. Nie należy go dotykać.
-
Chwyć pojemnik z tonerem obiema rękami i wyjmij go razem z bębnem światłoczułym. Wyciągnij wszystkie 4 pojemniki z tonerem kolorowym i bębny światłoczułe, a następnie rozłóż je na płaskiej powierzchni zakrytej gazetami lub podobnym materiałem.
-
Zabezpiecz pojemniki z tonerem taśmą plastikową (5) na każdym bębnie obrazu.
-
Umieść 4 bębny / pojemniki z tonerem w urządzeniu.
-
Zamknij podajnik wyjściowy (4), zdecydowanie naciskając środek tacy.
-
Zamknij pokrywę przednią (2).
Uwaga
-
Przedniej pokrywy nie można bezpiecznie zamknąć bez wcześniejszego zamknięcia podajnika wyjściowego.
-
-
Jeśli zainstalowane zostały dodatkowe zespoły podajnika, odłącz części łączące urządzenie z dodatkowymi zespołami podajnika.
Demontaż przeprowadź w kolejności odwrotnej niż montaż.
Instalowanie dodatkowego zespołu podajnika
Uwaga
-
Uważaj, aby nie zgubić części łączących.
-
Na tym etapie nie odłączaj części łączących dodatkowe podajniki.
-
-

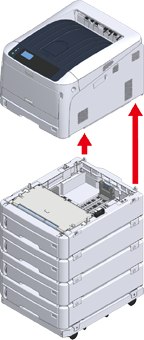

Unieś drukarkę i odłącz podajniki dodatkowe.
Uwaga
-
Oddzielnie zapakuj jednostkę drukarki i dodatkowe podajniki, po czym przetransportuj je.
-
-
Załóż materiał opakowaniowy na urządzenie i włóż je do opakowania.
-
Jeśli zainstalowano wiele podajników dodatkowych lub podstaw z kółkami, odłącz części łączące i spakuj razem z każdą częścią łączącą.
Demontaż przeprowadź w kolejności odwrotnej niż montaż.
Instalowanie dodatkowego zespołu podajnika
Uwaga
-
Uważaj, aby nie zgubić części łączących.
-
Uwaga
-
Po przetransportowaniu urządzenia lub w czasie ponownej instalacji, usuń taśmę zabezpieczającą bębny światłoczułe i pojemniki z tonerem.
