Instalowanie dodatkowego zespołu podajnika

Jeśli chcesz ładować więcej papieru, to zainstaluj dodatkowy zespół podajnika. Po instalacji musisz skonfigurować sterownik drukarki.

Maksymalnie możesz zamontować cztery dodatkowe zespoły podajnika. W przypadku montażu co najmniej trzech dodatkowych jednostek podajnika, zamontuj opcjonalną stabilizującą podstawę z kółkami i wysuń na zewnątrz elementy stabilizujące urządzenie.

Uwaga

  • Na czas transportu podajniki dodatkowe należy umieścić w pudełku i materiale opakowaniowym. Nie wyrzucaj tych elementów. Zachowaj je na przyszłość.

Numer modelu: N35310A

Mogą wystąpić obrażenia.

Ze względu na ciężar około 40 kg, urządzenie musi być podnoszone przez 2 osoby.

Poniższa sekcja opisuje przykładowy montaż trzech dodatkowych zespołów podajnika.

Instalacja podstawy rolki

  1. Wyłącz urządzenie, a następnie odłącz kabel zasilający oraz pozostałe kable.

    Uwaga

    • Pamiętaj, aby wyłączyć urządzenie i odłączyć przewód zasilający oraz wszystkie kable przed instalacją dodatkowego podajnika. Instalowanie dodatkowego podajnika, gdy urządzenie jest włączone, może spowodować awarię drukarki i instalowanego zespołu podajnika.

    • W przypadku montowania drukarki z podłączonym kablem zasilającym, istnieje ryzyko potknięcia się i odniesienia obrażeń.

  2. Umieść dodatkowy zespół podajnika na podstawie tak, aby tylna część dodatkowego zespołu podajnika była zrównana z wypustem (1) z tyłu podstawy z kółkami.

  3. Podłącz dodatkowy podajnik do podstawy rolki.

  4. Wyrównaj tył dodatkowego podajnika najniższej warstwy z wypustem w tylnej części mocowanego podajnika i ostrożnie ustaw je na sobie.

  5. Podłącz dodatkowe podajniki.

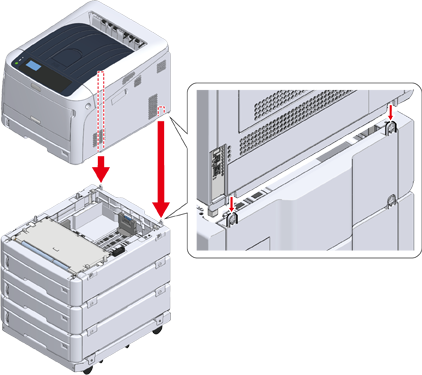

  6. Ostrożnie połóż jednostkę na wierzchu, aby tylna część dodatkowego zespołu podajnika zrównała się z tylną częścią drukarki.

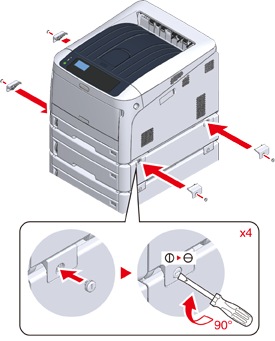

  7. Połącz dodatkowy zespół podajnika z drukarką.

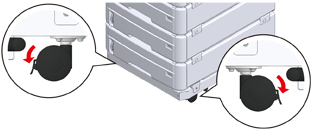

  8. Zablokuj rolki.

  9. W przypadku montażu co najmniej trzech dodatkowych zespołów podajnika, zanim zaczniesz drukować, wysuń na zewnątrz elementy stabilizujące urządzenie.

    Maksymalnie możesz zamontować cztery podajniki dodatkowe.

    Obsługa elementów stabilizujących

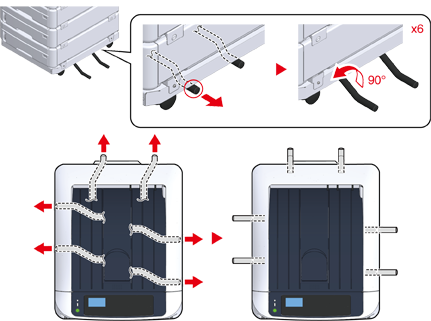

    Elementy stabilizujące urządzenie rozmieszczono po dwa z lewej i prawej strony urządzenia, a także z tyłu urządzenia. Ciągnąc po linii prostej, wysuń je na zewnątrz i obróć o 90°. Zablokowanie elementu sygnalizuje kliknięcie.

    Mogą wystąpić obrażenia.

    W przypadku zamontowania co najmniej trzech dodatkowych zespołów podajnika całkowicie wysuń elementy stabilizujące urządzenie. W przeciwnym wypadku drukarka może się przewrócić, co może być przyczyną urazu.

    Uwaga

    • Podczas działań, takich jak transport urządzenia, wymiana materiałów eksploatacyjnych i części zamiennych, czy ustawianie papieru w podajniku, zwróć uwagę na poniższe kwestie, aby nie doszło do przewrócenia się urządzenia.

      • Nie popychaj podajnika wyjściowego, dopóki podajnik wyjściowy urządzenia jest otwarty.

      • Nie dociskaj w dół kasety papieru, dopóki jest wyciągnięta.

      • Nie popychaj urządzenia z tyłu, dopóki kaseta papieru jest wyciągnięta.

  10. Podłącz przewód zasilający i odłączone kable.

  11. Naciśnij i przytrzymaj wyłącznik zasilania przez około sekundę.

    Gdy urządzenie jest włączone, to lampka LED wyłącznika zasilania świeci.

  12. Naciśnij przycisk
przewijania na panelu operatora, aby wybrać opcję [Configuration (Konfiguracja)], a następnie przyciśnij przycisk «ENTER (ZATWIERDŹ)».

  13. Sprawdź, czy wybrana została opcja [Tray Count (Licznik stron pod.)], i przyciśnij przycisk «ENTER (ZATWIERDŹ)».

  14. Sprawdź, czy informacja o pozostałych zainstalowanych dodatkowych zespołach podajnika jest wyświetlana na panelu operatora.

  15. Po sprawdzeniu szczegółów na wyświetlaczu przyciśnij opcję «BACK (WSTECZ)».

  16. Wprowadź ustawień dla urządzeń opcjonalnych w sterowniku drukarki.

    Przejdź do sekcji „Dodawanie elementów opcjonalnych”.
