Výměna obrazového válce a tonerové kazety současně

V této kapitole se dozvíte, jak současně vyměnit obrazový válec i tonerovou kazetu.

Poznámka

  • Obrazový válec (zelené barvy) je velmi křehký, proto jím manipulujte s maximální opatrností.

  • Nevystavujte válec přímému slunečnímu svitu ani silnému světlu (cca 1500 luxů a více). Ani při pokojovém osvětlení nenechávejte válec mimo zařízení déle než 5 minut.

  1. Připravte si nový obrazový válec a tonerovou kazetu.

  2. Stiskněte tlačítko (A) a výstupní zásobník (a) zcela otevřete.

    Hrozí nebezpečí popálenin.

    Zapékací jednotka může být mimořádně horká. Nedotýkejte se jí.

  3. Prázdnou tonerovou kazetu identifikujte podle barvy jejího štítku.

  4. Z přístroje vyjměte obrazový válec (b) a položte jej na rovný povrch.

    Poznámka

    Při odstraňování spotřebního materiálu dejte pozor, abyste jím nezasáhli hlavu LED.

    Hrozí nebezpečí popálenin.

    Použitý obrazový válec nikdy nevhazujte do ohně. Kazety mohou explodovat, toner uvnitř může vyletět a způsobit popáleniny.

  5. Vybalte nový obrazový válec a položte jej na rovný povrch.

  6. Vyjměte vysoušecí balíček.

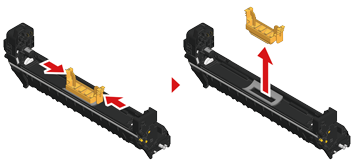

  7. Sejměte kryt toneru.

  8. Vybalte novou tonerovou kazetu.

  9. Několikrát s ní zatřepte ve svislém i vodorovném směru.

  10. Z tonerové kazety sejměte pásku (c).

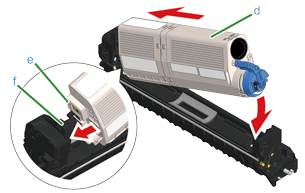

  11. Novou tonerovou kazetu (d) vložte tak, že zářez na levé straně (e) zarovnáte s výčnělkem (f) na obrazovém válci tak, aby byla barevná značka na tonerové kazetě a na obrazovém válci zarovnány. Potom opatrně zatlačte na místo pravou stranu.

    Připomínka

    Metodu instalace vyhledejte v části "Výměna tonerových kazet".

  12. Přidržte kazetu, prsty uchopte konec modré páčky tonerové kazety (g) a otočte ji dopředu, dokud se konec nezarovná s výstupkem na kazetě.

    Poznámka

    Pokud při instalaci tonerové kazety do obrazového válce výstupní zásobník zavřete bez otočení modrou páčkou, může dojít k poruše. Nezapomeňte modrou páčkou tonerové kazety otočit, dokud se její horní část nezarovná s výstupkem na kazetě.

  13. Zkontrolujte barvu štítku nového obrazového válce a vložte válec do přístroje.

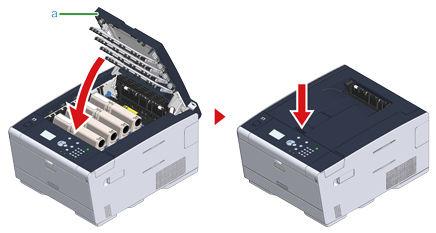

  14. Pomalu výstupní zásobník (a) zavřete a pro potvrzení zatlačte na střed výstupního zásobníku.

  15. Obrazové válce a tonerové kazety recyklujte.

    Připomínka

    Pokud musíte obrazový válec vyhodit, vložte jej do plastového sáčku nebo podobného obalu a zlikvidujte v souladu s místními předpisy nebo nařízeními.
