Výměna obrazového válce

Jakmile se na displeji zobrazí hlášení "Blíží se konec životnost [COLOR (BARVA)] obrazového válce", připravte si náhradní obrazový válec. Pokud budete v tisku pokračovat, zobrazí se zpráva "Nainstalujte nový obrazový válec/Končí životnost obrazového válce" a tisk se zastaví.

Jakmile se zobrazí zpráva "Konec životnosti [COLOR (BARVA)] obrazového válce" a tisk se zastaví, obrazový válec vyměňte.

Pokud používáte jednostranný tisk na papíry formátu A4, je odhadovaný životní cyklus válce cca 30.000 stran. Předpokládá se, že tiskárna bude používána za standardních podmínek (tisk po třech stranách). Tisk po jednotlivých stranách snižuje životnost válce přibližně o polovinu.

Skutečný počet vytištěných stran může být ale v závislosti na podmínkách tisku oproti odhadované hodnotě i méně než poloviční.

Poznámka

  • Skutečný počet stran, které lze s jedním obrazovým válcem vytisknout, závisí na používání zařízení. Podle podmínek tisku může být oproti výše uvedené odhadované hodnotě méně než poloviční.

  • Kvalita tisku může po jednom roce od vybalení tonerové kazety klesat. V takovém případě vyměňte starou tonerovou kazetu za novou.

  • Přestože lze otevřením a zavřením výstupního zásobníku životnost obrazového válce o něco prodloužit, doporučujeme válec po zobrazení zprávy "Konec životnosti obrazového válce" brzy vyměnit.

  • Pokud stisknete tlačítko nebo a zvolíte možnosti [Setting (Nastavení)] > [Admin Setup (Nastavení správce)] > [Manage Unit (Spravovat jednotku)] > [System Setup (Nastavení systému)] a položku [Status in Near Life (Stav blížícího se konce životnosti)] nastavíte na [Disable (Zakázat)], zpráva "Blíží se konec životnosti obrazového válce [COLOR (BARVA)]" se nezobrazí.

  • Používejte jen originální spotřební materiál společnosti OKI, který zajistí optimální výkon zařízení.

  • Při reklamaci závad vzniklých v souvislosti s používáním jiného spotřebního materiálu, než od společnosti OKI, budou účtovány poplatky i během záruční doby nebo během období platnosti servisní smlouvy. (Spotřební materiál od jiných výrobců nemusí způsobit závadu zařízení, ale vždy je nutné pracovat s opatrností.)

V této části se dozvíte, jak vyměnit obrazový válec, pokud chcete nadále používat stávající tonerovou náplň.

Poznámka

  • Použijete-li nový obrazový válec se stávajícími tonerovými kazetami, nebude zbývající kapacita tonerových kazet zobrazena správně. Brzy po výměně se také mohou zobrazit zprávy "Nízká životnost [COLOR (BARVA)] toneru" nebo "Nekompatibilní Toner / [COLOR (BARVA)]".

  • Obrazový válec (zelené barvy) je velmi křehký, proto jím manipulujte s maximální opatrností.

  • Nevystavujte válec přímému slunečnímu svitu ani silnému světlu (cca 1500 luxů a více). Ani při pokojovém osvětlení nenechávejte válec mimo zařízení déle než 5 minut.

Připomínka

Můžete nastavit, kdy zprávu "Končí životnost [COLOR] obrazového válce" zobrazit. Pro volbu [Setting (Nastavení)] > [Admin Setup (Nastavení správce)] > [User Install (Uživatelská instalace)]> [Drum Near Life Timing (Blíží se konec životnosti válce)] stiskněte tlačítko nebo na ovládacím panelu. Dostupné hodnoty jsou od 500 do 3 000 (v přírůstcích po 500).

  1. Připravte si nový obrazový válec.

  2. Stiskněte tlačítko (A) a výstupní zásobník (a) zcela otevřete.

  3. Obrazový válec, který dosáhl své životnosti, identifikujte podle barvy na jeho štítku.

  4. Z přístroje vyjměte obrazový válec (b) a obrazový válec položte na rovný povrch.

    Poznámka

    Při odstraňování spotřebního materiálu dejte pozor, abyste jím nezasáhli hlavu LED.

  5. Přidržte kazetu, prsty uchopte konec modré páčky tonerové kazety (c) a otočte ji k sobě, dokud se konec nezarovná s výstupkem na kazetě.

  6. Tonerovou kazetu (d) zvedněte z pravé strany a vyjměte ji z obrazového válce.

  7. Vybalte nový obrazový válec a položte jej na rovnou plochu.

  8. Vyjměte vysoušecí balíček.

  9. Sejměte kryt toneru.

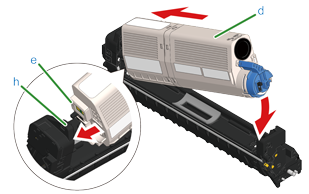

  10. Novou tonerovou kazetu (d), odstraněnou v kroku 6, vložte tak, že zářez na levé straně (e) zarovnáte s výčnělkem (h) na obrazovém válci tak, aby byly barevné značky na tonerové kazetě a na obrazovém válci zarovnány. Potom opatrně zatlačte na místo pravou stranu.

  11. Přidržte kazetu, prsty uchopte konec modré páčky tonerové kazety (g) a otočte ji dopředu, dokud se konec nezarovná s výstupkem na kazetě.

    Poznámka

    Pokud při instalaci tonerové kazety do obrazového válce výstupní zásobník zavřete bez otočení modrou páčkou, může dojít k poruše. Nezapomeňte modrou páčkou tonerové kazety otočit, dokud se její horní část nezarovná s výstupkem na kazetě.

  12. Zkontrolujte barvu štítku nového obrazového válce a vložte válec do přístroje.

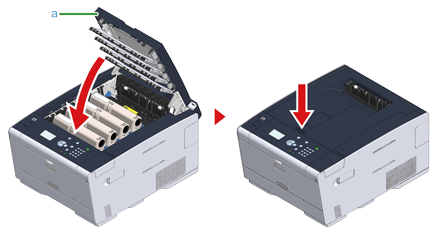

  13. Pomalu výstupní zásobník (a) zavřete a pro potvrzení zatlačte na střed výstupního zásobníku.

  14. Obrazové válce recyklujte.

    Připomínka

    Pokud musíte obrazový válec vyhodit, vložte jej do plastového sáčku nebo podobného obalu a zlikvidujte v souladu s místními předpisy nebo nařízeními.
