Výměna obrazového válce a tonerové kazety současně

V této kapitole se dozvíte, jak současně vyměnit obrazový válec i tonerovou kazetu.

Poznámka

  • Obrazový válec (zelené barvy) je velmi křehký, proto jím manipulujte s maximální opatrností.

  • Nevystavujte válec přímému slunečnímu svitu ani silnému světlu (cca 1500 luxů a více). Ani při pokojovém osvětlení nenechávejte válec mimo zařízení déle než 5 minut.

  • Používejte jen originální spotřební materiál společnosti OKI, který zajistí optimální výkon zařízení.

  • Při reklamaci závad vzniklých v souvislosti s používáním jiného spotřebního materiálu budou účtovány poplatky i během záruční doby nebo období platnosti servisní smlouvy. (Spotřební materiál od jiných výrobců nemusí způsobit závadu zařízení, ale vždy je nutné pracovat s opatrností.)

  1. Připravte si nový obrazový válec a tonerovou kazetu.

  2. Pro otevření jednotky skeneru uchopte rukojeť (A).

  3. Vložte prst do prohloubeniny (B) na pravé straně přístroje a zatažením za páčku otevírání čelního krytu (1) sklopte čelní kryt (2) směrem dopředu.

  4. Stiskněte tlačítko (C) a otevřete výstupní zásobník (3).

    Hrozí nebezpečí popálenin.

    Zapékací jednotka může být mimořádně horká. Nedotýkejte se jí.

  5. Prázdnou tonerovou kazetu identifikujte podle barvy jejího štítku.

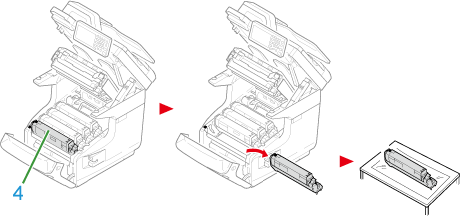

  6. Z přístroje vyjměte obrazový válec (4) a položte jej na rovný povrch.

    Hrozí nebezpečí popálenin.

    Použitý obrazový válec nikdy nevhazujte do ohně. Kazety mohou explodovat, toner uvnitř může vyletět a způsobit popáleniny.

  7. Vybalte nový obrazový válec a položte jej na rovný povrch.

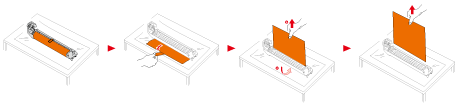

  8. Odstraňte ochranné fólie.

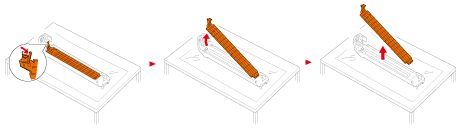

  9. Sejměte kryt toneru.

  10. Vybalte novou tonerovou kazetu.

  11. Několikrát s ní zatřepte ve svislém i vodorovném směru.

  12. Z tonerové kazety sejměte pásku (5).

  13. Novou tonerovou kazetu (6) vložte tak, že zářez na levé straně (7) zarovnáte s výčnělkem (8) na obrazovém válci tak, aby byly barevné značky na tonerové kazetě a na obrazovém válci zarovnány. Potom opatrně zatlačte na místo pravou stranu.

    Připomínka

    Metodu instalace vyhledejte v "Výměna tonerové kazety".

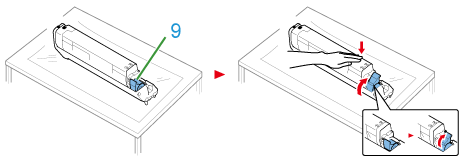

  14. Při současném tlaku na tonerovou kazetu otáčejte modrou páčkou (9) tonerové kazety zpět, dokud její horní část nebude zarovnána se značkou .

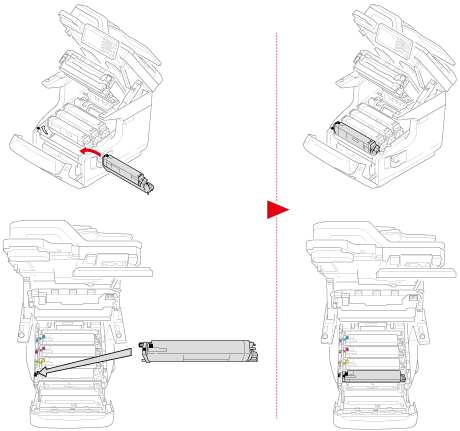

  15. Zkontrolujte barvu štítku nového obrazového válce a vložte válec do přístroje.

  16. Výstupní zásobník (3) zavřete pevným tlakem na obě jeho strany (3).

  17. Zavřete čelní kryt (2).

    Poznámka

    Není-li výstupní zásobník bezpečně uzavřen, nelze přední kryt řádně zavřít.

  18. Přidržte rukojeť (A) a zavřete jednotku skeneru.

  19. Obrazové válce a tonerové kazety recyklujte.

    Připomínka

    Pokud musíte obrazový válec vyhodit, vložte jej do plastového sáčku nebo podobného obalu a zlikvidujte v souladu s místními předpisy nebo nařízeními.
