Výměna obrazového válce

V této části se dozvíte, jak poznat vhodnou dobu pro výměnu obrazového válce a jak při výměně postupovat.

Jakmile se na displeji zobrazí hlášení "Blíží se konec životnost [BARVA] obrazového válce", připravte si náhradní obrazový válec. Pokud budete v tisku pokračovat, zobrazí se zpráva "Konec životnost [BARVA] obrazového válce" a tisk se zastaví.

Jakmile se zobrazí zpráva "Nainstalujte nový obrazový válec" a tisk se zastaví, válec vyměňte.

Pokud používáte jednostranný tisk na papíry formátu A4, je odhadovaný životní cyklus válce cca 30.000 stran. Předpokládá se, že tiskárna bude používána za standardních podmínek (tisk po třech stranách). Tisk po jednotlivých stranách snižuje životnost válce přibližně o polovinu.

Skutečný počet vytištěných stran může být ale v závislosti na podmínkách tisku oproti odhadované hodnotě i méně než poloviční.

Poznámka

  • Skutečný počet stran, které lze s jedním obrazovým válcem vytisknout, závisí na používání zařízení. Podle podmínek tisku může být oproti výše uvedené odhadované hodnotě méně než poloviční.

  • Kvalita tisku se může po jednom roce od vybalení obrazového válce zhoršit.Vyměňte obrazový válec za nový.

  • I když lze životnost obrazového válce o něco prodloužit otevřením a zavřením předního krytu, doporučujeme válec po zobrazení zprávy „Nainstalujte nový obrazový válec“ brzy vyměnit.

  • Je-li nastavení [Device Setting (Nastavení zařízení)] > [Admin Setup (Nastavení správce)] > [Manage Unit (Správa)] > [System Setup (Nastavení systému)] > [Near Life Status (Stav u konce životnosti)] nastaveno na hodnotu [Disable (Zakázat)], zpráva „Blíží se konec životnost [COLOR] obrazového válce“ se nezobrazí.

V této části se dozvíte, jak vyměnit obrazový válec, pokud chcete nadále používat stávající tonerovou náplň.

Poznámka

  • Použijete-li nový obrazový válec se stávajícími tonerovými kazetami, nebude zbývající kapacita tonerových kazet zobrazena správně. Brzy po výměně se také mohou zobrazovat zprávy "Blíží se konec životnost [BARVA] obrazového válce" nebo "Konec životnosti [BARVA] obrazového válce".

  • Obrazový válec (zelené barvy) je velmi křehký, proto jím manipulujte s maximální opatrností.

  • Nevystavujte válec přímému slunečnímu svitu ani silnému světlu (cca 1500 luxů a více). Ani při pokojovém osvětlení nenechávejte válec mimo zařízení déle než 5 minut.

  • Používejte jen originální spotřební materiál společnosti OKI, který zajistí optimální výkon zařízení.

  • Při reklamaci závad vzniklých v souvislosti s používáním jiného spotřebního materiálu budou účtovány poplatky i během záruční doby nebo období platnosti servisní smlouvy. (Spotřební materiál od jiných výrobců nemusí způsobit závadu zařízení, ale vždy je nutné pracovat s opatrností.)

Připomínka

Nastavení pro zobrazení zprávy "Blíží se konec životnosti obrazového válce [COLOR (BARVA)]" můžete změnit. Nastavte z nabídky [Device Setting (Nastavení zařízení)] > [Admin Setup (Nastavení správce)] > [User Install (Uživatelská instalace)]> [Drum Near Life Timing (Blíží se konec životnosti válce)]. Dostupné hodnoty jsou od 500 do 5000 (v přírůstcích po 500).

  1. Připravte si nový obrazový válec.

  2. Pro otevření jednotky skeneru uchopte rukojeť (A).

  3. Vložte prst do prohloubeniny (B) na pravé straně přístroje a zatažením za páčku otevírání čelního krytu (1) sklopte čelní kryt (2) směrem dopředu.

  4. Stiskněte tlačítko (C) a otevřete výstupní zásobník (3).

  5. Obrazový válec, který dosáhl své životnosti, identifikujte podle barvy na jeho štítku.

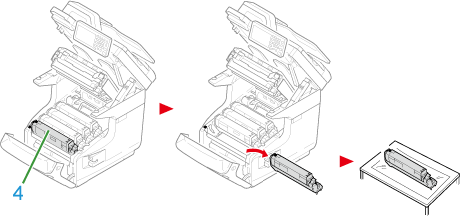

  6. Z přístroje vyjměte obrazový válec (4) a obrazový válec položte na rovný povrch.

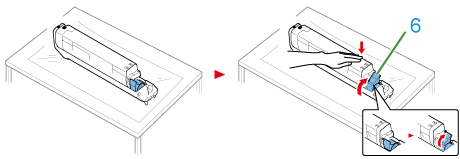

  7. Při současném tlaku na tonerovou kazetu otáčejte modrou páčkou (6) tonerové kazety k sobě, dokud její horní část nebude zarovnána se značkou .

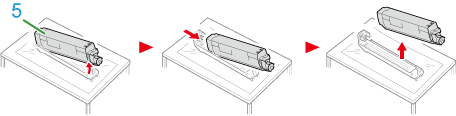

  8. Zvedněte tonerovou kazetu (5) na pravé straně a sejměte ji z obrazového válce.

  9. Vybalte nový obrazový válec a položte jej na rovnou plochu.

  10. Vyjměte vysoušeč vlhkosti a ochranný materiál.

  11. Sejměte kryt toneru.

  12. Novou tonerovou kazetu (5), odstraněnou v kroku 8, vložte tak, že zářez na levé straně (7) zarovnáte s výčnělkem (8) na obrazovém válci tak, aby byly barevné značky na tonerové kazetě a na obrazovém válci zarovnány. Potom opatrně zatlačte na místo pravou stranu.

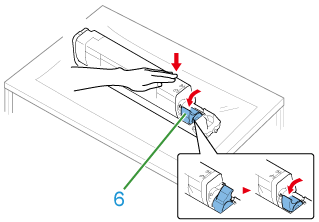

  13. Při současném tlaku na tonerovou kazetu otáčejte modrou páčkou (6) tonerové kazety zpět, dokud její horní část nebude zarovnána se značkou .

  14. Zkontrolujte barvu štítku nového obrazového válce a vložte válec do přístroje.

  15. Výstupní zásobník (3) zavřete pevným tlakem na obě jeho strany (3).

  16. Zavřete čelní kryt (2).

    Poznámka

    Není-li výstupní zásobník bezpečně uzavřen, nelze přední kryt řádně zavřít.

  17. Přidržte rukojeť (A) a zavřete jednotku skeneru.

  18. Obrazové válce recyklujte.

    Připomínka

    Pokud musíte obrazový válec vyhodit, vložte jej do plastového sáčku nebo podobného obalu a zlikvidujte v souladu s místními předpisy nebo nařízeními.
