Helyi hálózati kábel csatlakoztatása

Vezetékes helyi hálózat használatával végezze el nyomtató és egy számítógép csatlakoztatását.

A nyomtatóillesztő-program telepítése előtt, egy helyi hálózati kábel használatával csatlakoztassa egy hálózatra a nyomtatót.

  1. Készítsen elő egy helyi hálózati kábelt (1) és egy elosztót (2).

    A nyomtatóhoz nem tartozik helyi hálózati kábel. Helyi hálózati kábel (5e vagy magasabb kategóriájú, csavart érpárú kábel, egyenes) használata szükséges.

  2. Kapcsolja ki a készüléket.

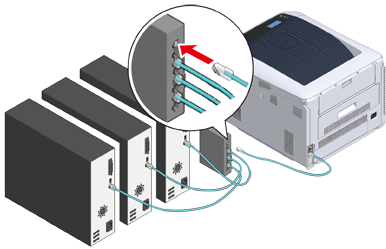

  3. Csatlakoztassa helyi hálózati kábel (1) egyik végét a hálózati interfész csatlakozóba.

  4. Csatlakoztassa helyi hálózati kábel (1) másik végét az elosztóhoz (2).

    Következő lépés végezze ek a nyomtató olyan hálózati adatainak a beírását, mint az IP-cím.

  5. Kapcsolja be a nyomtatót.

  6. Többször nyomja meg a görgetés gombot az [Admin Setup (Admin beállítás)] menüpont kiválasztására, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

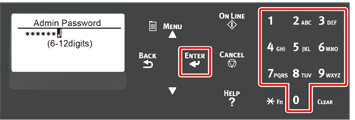

  7. A számbillentyűk (0-9), segítségével írja be a rendszergazdai jelszót majd nyomja meg az «ENTER (BEÍRÁS)» gombot.

    A gyári alapértelmezett rendszergazdai jelszó „123456”. Ha megváltoztatták a rendszergazda jelszót, akkor a frissített jelszót írja.

  8. Ellenőrizze, hogy ki van-e választva a [Network Setup (Hálózat beállítás)] menüpont, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

  9. Többször nyomja meg a görgető gomb többszöri megnyomásával válassza ki az [IP Cím beállítás (IP Address Set)] menüpontot, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

    Az IP-cím kézi beállításakor, nyomja meg a görgetés gombot és válassza ki a [Kézi (Manual)] beállítást, majd nyomja meg a «ENTER (BEÍRÁS)» gombot. Folytassa a 10. lépéssel.

    Az IP-cím automatikus beszerzésekor ellenőrizze, hogy az [Auto (Automatikus)] beállítás van-e kiválasztva, majd nyomja meg a «ENTER (BEÍRÁS)» gombot. Folytassa a 16. lépéssel.

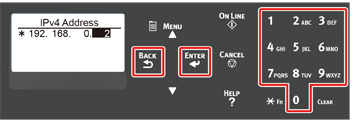

  10. Annyiszor nyomja meg a «BACK (VISSZA)», amíg meg nem jelenik a [Network Setup (Hálózat beállítás)] kijelzés. Többször nyomja meg a görgető gombot az [IPv4 Address (IPv4 cím)] menüpont kiválasztására, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

  11. A számbillentyűkkel (0–9) írja be az IP-címet, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

    Hasonlóképpen írja be a következő 3 számjegyet. A következő mezőre lépéshez nyomja meg a «ENTER (BEÍRÁS)» gombot.

    A beírás befejeztével nyomja meg a «BACK (VISSZA)» gombot.

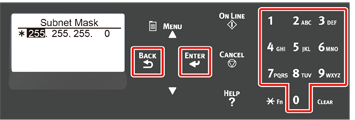

  12. Nyomja meg a görgető gomb megnyomásával válassza ki a [Subnet Mask (Alhál. maszk)] menüpont kiválasztására, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

  13. Az IP-címhez hasonló módon adja meg az alhálózati maszkot is. A beírás befejeztével nyomja meg a «BACK (VISSZA)» gombot.

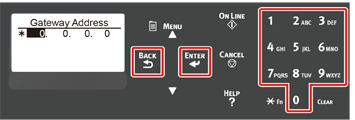

  14. Nyomja meg a görgető gomb megnyomásával válassza ki a [Gateway Address (Átjáró cím)] menüpontot, majd nyomja meg a «ENTER (BEÍRÁS)» gombot.

  15. Az IP-címhez hasonló módon adja meg az átjáró címét. A beírás befejeztével nyomja meg a «BACK (VISSZA)» gombot.

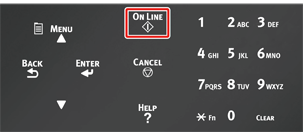

  16. Nyomja meg az «ON LINE (ON-LINE)» gombot a hálózati beállítások befejezésére.

    Ugorjon a „Nyomtatóillesztő-program telepítése a számítógépre” című részre.
