Erstatting av matingsrullen (MP-brettet)

  1. Forbered papirmaterullene for MP-skuffen

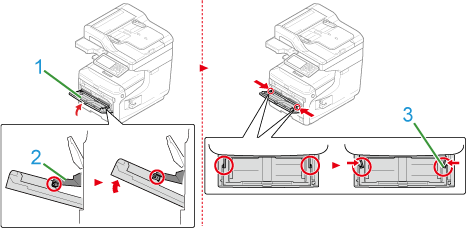

  2. Åpne MP-brettet (1) fremover ved å sette fingerne dine inn i fordypningene i fronten.

  3. Ved å forsiktig løfte MP-brettet (1), trykk høyrespaken (2) innover, og lås deretter opp klaffen (3).

  4. Løft MP-brettet på samme vis, trykk venstrespaken innover, og lås deretter opp klaffen.

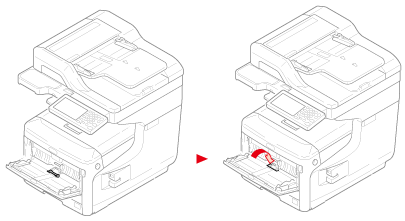

  5. Åpne papirdekselet til det berører maskinen.

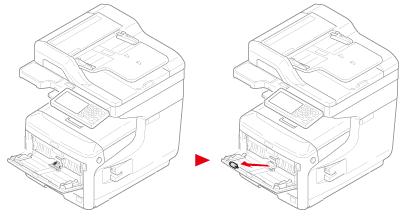

  6. Åpne klaffene på den øvre papirmatingsrullen utover og gli papirmatingsrullen til venstre for å fjerne den.

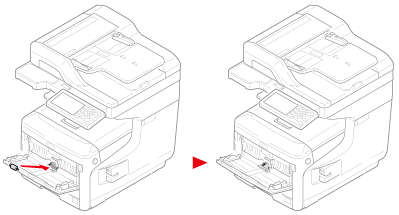

  7. Fortsett å trykke på delerullens deksel, åpne klaffene på den nedre papirmatingsrullen utover og gli papirmatingsrullen til venstre for å fjerne den.

  8. Fortsett å trykke på midten av MP-brettet og åpne dekselet til delerullen fremover.

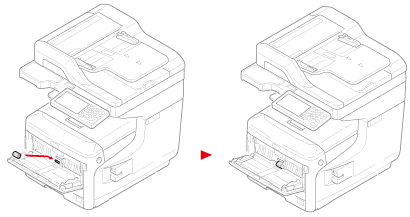

  9. Fjern delerullen.

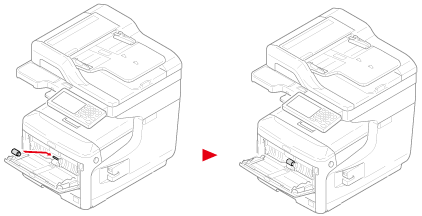

  10. Fortsett å trykke på midten av MP-brettet og sett inn en ny delerull.

    Minne

    Ikke rør gummidelen av rullen.

  11. Lukk dekselet til delerullen.

  12. Innstill papirmatingsrullen (uten gir) til den nederste akselen.

  13. Innstill papirmatingsrullen (med gir) til den øvre akselen.

  14. Senk papirdekselet.

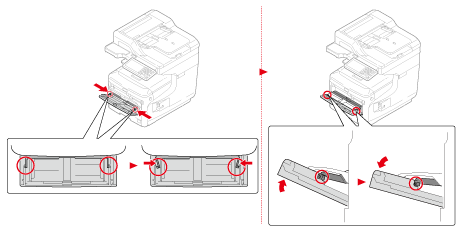

  15. Mens du trykker på høyrespaken til MP-brettet, løft forsiktig opp MP-brettet og hekt klaffen.

    Notat

    Å lukke MP-skuffen uten å skyve haken tilbake på plass kan skade papirførerdekselet. Påse at den skyves tilbake på plass.

  16. På samme vis, mens du trykker på venstrespaken til MP-brettet, løft MP-brettet forsiktig og hekt klaffen.

    Notat

    Å lukke MP-skuffen uten å skyve haken tilbake på plass kan skade papirførerdekselet. Påse at den skyves tilbake på plass.

  17. Lukk multifunksjonsskuffen.

    Hvis MP-skuffen ikke kan lukkes, trykk papirmaterdelen i MP-skuffen nedover for å sette papirførerdekselet tilbake på plass.
