Lisälokerikko-yksiköiden asentaminen

Jos haluat ladata enemmän paperia, asenna lisälokerikkoyksikköjä. Asennuksen jälkeen pitää asettaa tulostimen ohjain.

Jopa 4 lisälokerikko-yksikköä voidaan liittää. Asentaessa useampia kuin kolme lokerikkoyksikköä, liitä valinnainen rullapohja, jota käytetään estämään kaatuminen ja aseta kaatumisen eston suojatyökalut paikoilleen.

Huomautus

  • Pakkauslaatikko ja pakkausmateriaalit vaaditaan lisälokerikkojen kuljetusta varten. Älä heitä niitä pois, vaan säilytä ne tulevaa käyttöä varten.

Mallin numero:N35310A

Seurauksena voi olla loukkaantuminen.

Nosta konetta 2 henkilön avulla, koska se painaa noin 40 kg.

Seuraavassa kuvataan esimerkki kolmen lisälokerikko-yksikön asennuksen osalta.

Rullapohjan asennus

  1. Sammuta laite ja irrota sitten virtajohto pistorasiasta sekä kaikki kaapelit.

    Huomautus

    • Varmista, että laite on kytketty pois päältä ja virtajohto sekä kaikki kaapelit on irrotettu ennen lisälokeron asentamista. Jos asennat valinnaisen varusteen niin, että laitteessa on virta kytkettynä, tämä voi aiheuttaa virhetoimintoja laitteessa ja lisälokerossa.

    • Jos kiinnität tulostimen irrottamatta AC-johtoa, voit kompastuttaa jalkasi johtoon ja saada vammoja.

  2. Aseta lisälokerikko-yksikkö pohjalle niin, että lisälokerikko-yksikön takaosa linjautuu ulkonemaan (1) rullapohjan takaosassa.

  3. Liitä ylimääräinen lokeroyksikkö pyöräpohjaan.

  4. Linjaa pohjatason lisälokeroyksikön selkä ulokkeen kanssa lisälokeroyksikössä, joka kiinnitetään ja pyyhi ne varoen.

  5. Liitä lisälokeroyksiköt.

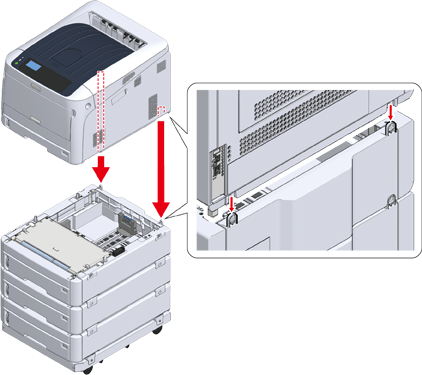

  6. Aseta varoen tulostinyksikkö päälle niin, että lisälokerikko-yksikön takaosa on linjattu tulostinyksikön takaosan kanssa.

  7. Liitä lisälokerikko-yksikkö tulostinyksikköön.

  8. Lukitse rullat.

  9. Kun kolme tai useampaa lisälokerikko-yksikköä on liitetty, vedä ulos kaatumisen eston suojatyökalut ennen koneen käyttämistä.

    Jopa 4 lokeroa voidaan asentaa.

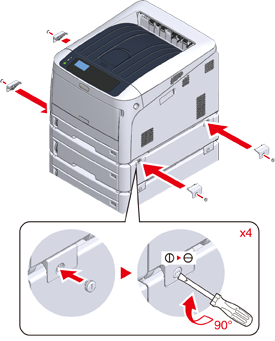

    Miten käyttää kaatumisen estoa

    Voit löytää kaksi kaatumiselta suojaavaa työkalua rullapohjan vasemmalla puolella, sekä myös kaksi työkalua sen takaosassa. Vedä ne suoraan ulos, käännä niitä sitten 90° vastapäivään kunnes ne napsahtavat.

    Seurauksena voi olla loukkaantuminen.

    Kun lisälokerikko-yksikköjen lukumäärä on kolme tai enemmän, vedä täysin ulos kaatumisen eston suojatyökalut. Jos nämä kaatumisen eston suojatyökalut eivät ole paikoillaan, tulostin saattaa kaatua ja aiheuttaa vammautumisen.

    Huomautus

    • Suoritettaessa toimintoja kuten tämän koneen kuljetus, kulutus- ja huolto-osien vaihto tai paperin asetus lokeroon, noudata seuraavia varotoimia estääksesi koneen kaatumisen.

      • Älä työnnä tulostuslokeroa, kun koneen tulostuslokero on avoinna.

      • Älä työnnä paperikasettia alas, kun sitä vedetään ulos.

      • Älä työnnä konetta takaa, kun paperikasettia vedetään ulos.

  10. Kytke virtajohto ja kytkemättömät kaapelit virtapistokkeeseen.

  11. Pidä virtakytkintä pohjassa noin sekunnin ajan.

    Kun tulostin on kytketty päälle, virtakytkimen LED-valo palaa.

  12. Paina vierityspainiketta käyttöpaneelissa useita kertoja valitaksesi [Configuration (Konfiguraatio)], ja paina «ENTER (VAHVISTA)» -painiketta.

  13. Tarkista, että [Tray Count (Kasetti-laskuri)] on valittuna ja paina sitten «ENTER (VAHVISTA)» -painiketta.

  14. Tarkista, että lisälokerikko-yksiköt, jotka asennettiin ovat näkyvillä käyttöpaneelissa.

  15. Päätettyäsi näytön tietojen tarkistuksen, paina ”Takaisin”.

  16. Toteuta asetukset lisälaitteistolle tulostusajurilla.

    Etene kohtaan ”Kun lisäät lisävarusteita”.
