Substituir o tambor de imagem e o cartucho de toner ao mesmo tempo

Esta secção descreve como substituir o tambor de imagem e o cartucho de toner por novos ao consumíveis ao mesmo tempo.

Nota

  • Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

  • Não exponha o tambor de imagem à luz direta do sul ou luz interior muito brilhante (aproximadamente mais de 1.500 lux). Não deixe o tambor de imagem exposto durante mais de 5 minutos, mesmo que seja à iluminação da divisão.

  • Utilize consumíveis genuínos OKI para garantir um desempenho ideal dos produtos.

  • Aplicam-se custos dos serviços a problemas provocados pelo uso de consumíveis diferentes dos consumíveis genuínos OKI, independentemente da garantia ou do contrato de manutenção. (Apesar de o uso de consumíveis não genuínos nem sempre resultar em problemas, tenha cuidado extra quando utiliza.)

  1. Prepare novo tambor de imagem e um cartucho de toner.

  2. Introduza o dedo na reentrância do lado direito da máquina, puxe a alavanca de abertura (1) da tampa frontal e abra a tampa (2).

  3. Pressione o botão de abertura (3) e abra o tabuleiro de saída (4).

    Pode resultar em queimaduras.

    A unidade fusora está extremamente quente. Não lhe toque.

  4. Identifique o tambor de imagem a ser substituído pela cor da sua etiqueta.

  5. Retire o tambor de imagem (5) da máquina e coloque-o numa superfície plana.

    Pode resultar em queimaduras.

    Nunca queime tambores de imagem ou cartuchos de toner usados. Podem explodir e os resíduos de toner dispersarem-se e causarem queimaduras.

    Nota

    • Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

    Memo

    • Os tambores de imagem não são bloqueados na impressora. Eles podem ser removidos ao levantá-los.

  6. Desempacote o novo tambor de imagem e coloque-o numa superfície plana.

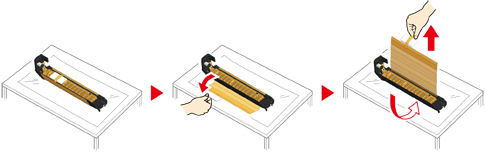

  7. Retire a folha de protecção e o pacote de dessecante.

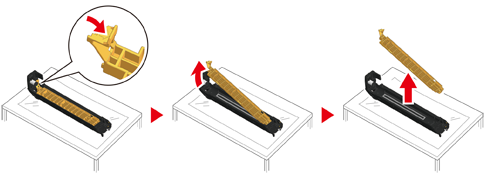

  8. Remova a tampa do toner.

  9. Desembale um novo cartucho de toner e abane-o várias vezes na vertical e horizontal.

  10. Retire a fita adesiva (6) do cartucho de toner.

  11. Instale um novo cartucho de toner (7) alinhando o entalhe do lado esquerdo (8) com a saliência (9) do tambor de imagem de maneira a que o cartucho de toner e a etiqueta de cor do tambor de imagem fiquem alinhados. Depois insira com cuidado o lado direito no lugar respetivo.

  12. Rode a alavanca de bloqueio (azul) (10) do cartucho do toner para trás, até a sua parte superior ficar alinhada com a marca , ao mesmo tempo que pressiona o cartucho de toner para o fixar no tambor de imagem.

    Irá ouvir um clique quando este está trancado na respetiva posição.

  13. Verifique a etiqueta de cor do novo tambor de imagem e coloque o tambor na máquina.

    Nota

    • Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

  14. Feche o tabuleiro de saída (4) empurrando firmemente o centro do tabuleiro de saída (4).

  15. Feche a tampa frontal (2).

    Nota

    • Não é possível fechar bem a tampa frontal se o tabuleiro de saída não estiver fechado de forma segura.

  16. Recicle os tambores de imagem e os cartuchos de toner.

    Memo

    • Se tiver de deitar fora um tambor de imagem, coloque-o dentro de um saco de plástico ou numa embalagem semelhante e deite-o fora respeitando as leis ou disposições municipais em vigor.
