Substituir apenas o tambor de imagem

Esta secção descreve como substituir o tambor de imagem quando pretende continuar a utilizar o cartucho de toner.

Nota

  • Se utilizar um tambor de imagem novo com os cartuchos de toner que estão em utilização, a indicação de toner restante dos cartuchos não é apresentada corretamente. As mensagens "[COR] Vida útil do tambor de imagem" ou "[COR] Vida do tambor de imagem" também pode ser exibido logo após a substituição.

  • Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

  • Não exponha o tambor de imagem à luz direta do sul ou luz interior muito brilhante (aproximadamente mais de 1.500 lux). Mesmo na luz ambiente interior, não deixe o tambor de imagem exposto durante mais de 5 minutos.

  • Utilize consumíveis genuínos OKI para garantir um desempenho ideal dos produtos.

  • Aplicam-se custos dos serviços a problemas provocados pelo uso de consumíveis diferentes dos consumíveis genuínos OKI, independentemente da garantia ou do contrato de manutenção. (Apesar de o uso de consumíveis não genuínos nem sempre resultar em problemas, tenha cuidado extra quando utiliza.)

Memo

  • Pode alterar a definição de apresentação da mensagem “[COLOR] Fim de Vida Útil da Bateria” de Imagem. Defina a partir de [Admin Setup (Configuração do Administrador)] > [Others Setup (Configuração de Outros)] > [Near Life Setup (Configuração de Quase no Fim da Vida Útil)] > [Drum Near Life Timing (Tempo fim de vida tambor)]. Os valores disponíveis são entre 500 e 5 000 (em incrementos de 500).

  1. Prepare novo tambor de imagem.

  2. Introduza o seu dedo na reentrância do lado direito da máquina e puxe a alavanca de abertura da tampa frontal (1) para abrir a tampa frontal (2) para a frente.

  3. Pressione o botão de abertura (3) e abra o tabuleiro de saída (4).

    Pode resultar em queimaduras.

    A unidade fusora está extremamente quente. Não lhe toque.

  4. Identifique o tambor de imagem a ser substituído pela cor da sua etiqueta.

  5. Retire o tambor de imagem (5) da máquina e coloque-o numa superfície plana.

    Nota

    • Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

    Memo

    • Os tambores de imagem não são bloqueados na impressora. Eles podem ser removidos ao levantá-los.

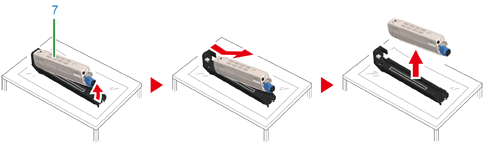

  6. Rode a alavanca de bloqueio (azul) (6) do cartucho do toner na sua direção, até a sua parte superior ficar alinhada com a marca , ao mesmo tempo que o pressiona.

  7. Levante o cartucho de toner (7) do lado direito e retire-o do tambor de imagem.

  8. Desempacote o novo tambor de imagem e coloque-o numa superfície plana.

  9. Retire a folha de protecção e o pacote de dessecante.

  10. Remova a tampa do toner.

  11. Instale o cartucho de toner (7) retirado no passo 7 alinhando o entalhe do lado esquerdo (8) com a saliência (9) do tambor de imagem de maneira a que o cartucho de toner e a etiqueta de cor do tambor de imagem fiquem alinhados. Depois insira com cuidado o lado direito no lugar respetivo.

  12. Rode a alavanca de bloqueio (azul) (6) do cartucho do toner para trás, até a sua parte superior ficar alinhada com a marca , ao mesmo tempo que pressiona o cartucho de toner para o fixar no tambor de imagem.

    Irá ouvir um clique quando este está trancado na respetiva posição.

  13. Verifique a etiqueta de cor do novo tambor de imagem e coloque o tambor na máquina.

    Nota

    • Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

  14. Feche o tabuleiro de saída (4) empurrando firmemente o centro do tabuleiro de saída (4).

  15. Feche a tampa frontal (2).

    Nota

    • Não é possível fechar bem a tampa frontal se o tabuleiro de saída não estiver fechado de forma segura.

  16. Recicle os tambores de imagem.

    Memo

    • Se tiver de deitar fora um tambor de imagem, coloque-o dentro de um saco de plástico ou numa embalagem semelhante e deite-o fora respeitando as leis ou disposições municipais em vigor.
