Reemplazo del rodillo de alimentación (Bandeja multiuso)
-
Prepare los rodillos de alimentación de papel para la bandeja multiuso.
-

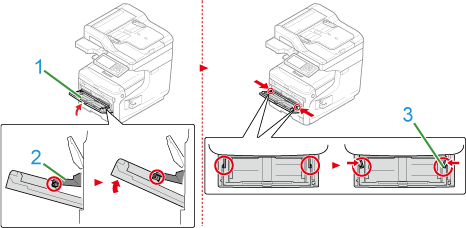

Abra la bandeja multiuso (1) hacia adelante insertando los dedos en el hueco de la parte frontal.
-
Levante ligeramente la bandeja multiuso (1), presione el brazo derecho (2) hacia dentro y, a continuación, desbloquee la pestaña (3).
-
De la misma manera, levante ligeramente la bandeja multiuso, presione el brazo izquierdo hacia dentro y, a continuación, desbloquee la pestaña.
-
Abra la cubierta de ajuste de papel hasta que toque el cuerpo de la máquina.
-

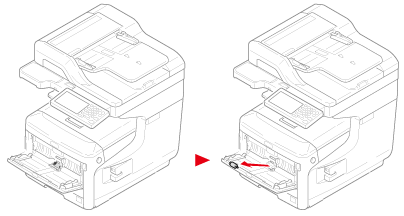

Abra las pestañas del rodillo de alimentación de papel superior hacia fuera y deslice el rodillo de alimentación de papel hacia la izquierda para quitarlo.
-

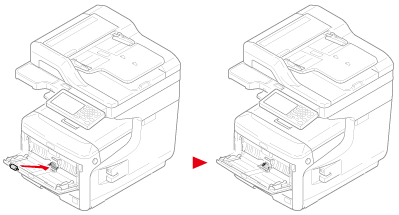

Continúe presionando la cubierta del rodillo de separación, abra las pestañas del rodillo de alimentación de papel inferior hacia fuera y deslice el rodillo de alimentación de papel hacia la izquierda para quitarlo.
-

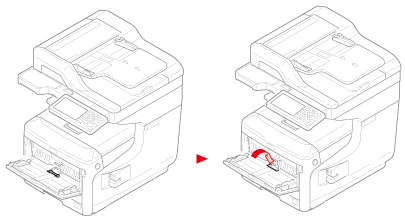

Continúe presionando el centro de la bandeja multiuso y abra la cubierta del rodillo de separación hacia delante.
-
Retire el rodillo de separación.
-
Continúe presionando el centro de la bandeja multiuso y coloque un nuevo rodillo de separación.
Memo
No toque la parte de caucho del rodillo.
-
Cierre la cubierta del rodillo de separación.
-

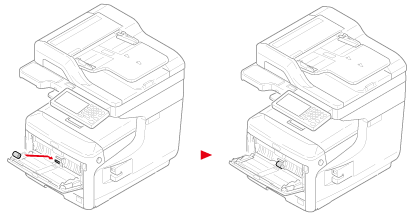

Coloque el rodillo de alimentación de papel (sin engranaje) en el eje inferior.
-

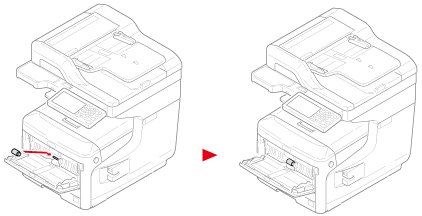

Coloque el rodillo de alimentación de papel (con engranaje) en el eje superior.
-
Baje la cubierta de ajuste de papel.
-

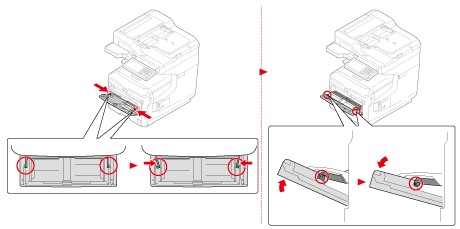

Mientras presiona el brazo derecho sobre la bandeja multiuso, levante ligeramente la bandeja multiuso y enganche la pestaña.
Nota
Si cierra la bandeja multiuso sin volver a colocar la lengüeta en su posición, se podría agrietar la cubierta de colocación de papel. Asegúrese de volver a colocarla en su lugar.
-
De la misma manera, mientras presiona el brazo izquierdo sobre la bandeja multiuso, levante ligeramente la bandeja multiuso y enganche la pestaña.
Nota
Si cierra la bandeja multiuso sin volver a colocar la lengüeta en su posición, se podría agrietar la cubierta de colocación de papel. Asegúrese de volver a colocarla en su lugar.
-
Cierre la bandeja MP.
Si no se puede cerrar la bandeja multiuso, presione la parte de colocación del papel de la bandeja multiuso hacia abajo hasta volver a colocar la cubierta en su lugar.
