Reemplazo del rodillo de alimentación (Bandeja 1/Bandeja 2/Bandeja 3/Bandeja 4)

Memo

  • El número de páginas que puede imprimir con un rodillo de alimentación de papel depende del entorno y el papel.

  • Si los atascos de papel persisten incluso después de limpiar el rodillo de alimentación de papel, se recomienda reemplazar el rodillo de alimentación de papel.

El rodillo de alimentación de papel para la Bandeja 1 es de diferente forma que par la Bandeja 2/3/4. Identifique la bandeja en la que se va a reemplazar el rodillo de alimentación de papel antes de preparar un nuevo rodillo de alimentación de papel.

El procedimiento de reemplazo del rodillo de alimentación de papel para la Bandeja 1 se describe aquí a modo de ejemplo. El mismo procedimiento se aplica a los de la bandeja 2/3/4.

  1. Asegúrese de disponer de todo lo mencionado a continuación en el juego de rodillo de alimentación de papel para la Bandeja 1.

    1. Rodillo de alimentación de papel (con engranaje)

    2. Rodillo de alimentación de papel (sin engranaje)

    3. Rodillo de separación

    4. Muelle

  2. Extraiga el casete de papel (1).

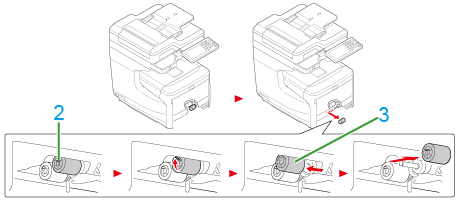

  3. Mientras abre las lengüetas (2) del rodillo de alimentación de papel de la parte frontal del casete de papel hacia fuera, deslice el rodillo de alimentación de papel (3) a la izquierda para extraerlo.

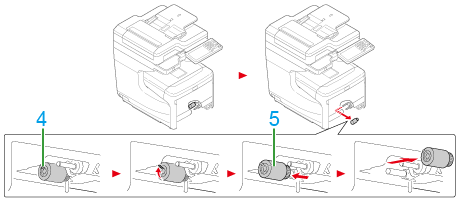

  4. Mientras abre las lengüetas (4) del rodillo de alimentación de papel de la parte trasera del casete de papel hacia fuera, deslice el rodillo de alimentación (5) a la izquierda para extraerlo.

  5. Fije un nuevo rodillo de alimentación de papel (con engranaje) al eje en la parte posterior.

  6. Fije un nuevo rodillo de alimentación de papel (sin engranaje) al eje en la parte delantera.

  7. Retire el papel del casete de papel.

  8. Mientras presiona las dos lengüetas (6) en la parte frontal del casete de papel, abra la cubierta (7) del rodillo de separación.

  9. Presione las partes integradas en las proyecciones a ambos lados de los casetes de papel hacia dentro y retire el rodillo de separación y el muelle.

    Nota

    Para la Bandeja 2/3/4, los muelles extraidos se utilizan posteriormente. No los tire.

  10. Fije un muelle nuevo en un nuevo rodillo de separación. (Para Bandeja 2/3/4, utilice los muelles retirados en el Paso 9).

  11. Coloque el muelle en el casete de papel y presione el rodillo de separación en el casete de papel.

  12. Fije las proyecciones del casete de papel en los hoyuelos de ambos lados del rodillo de separación.

  13. Cierre la cubierta del rodillo de separación.

  14. Cargue papel en el casete de papel e introdúzcalo en esta máquina.
