De Invoerrol (Lade 1/Lade 2/Lade 3/Lade 4)

Memo

  • Het aantal pagina's dat u kunt printen met een papierinvoerrol is afhankelijk van de omgeving en het papier.

  • Als papierstoringen voor blijven komen zelfs na het reinigen van de papierinvoerrol, is het aan te raden de papierinvoerrol te vervangen.

De papierinvoerrol van lade 1 heeft een andere vorm dan die van lade 2/3/4. Bepaal in welke lade de papierinvoerrol vervangen moet worden, voordat u een nieuwe papierinvoerrol klaarmaakt.

De procedure voor het vervangen van de papierinvoerrol voor lade 1 wordt hier als voorbeeld beschreven. Voor lades 2/3/4 geldt dezelfde procedure.

  1. Zorg ervoor dat u alles dat hieronder genoemd wordt in uw set papierinvoerrollen voor lade 1 hebt.

    1. Papierinvoerrol (met mechanisme)

    2. Papierinvoerrol (zonder mechanisme)

    3. Scheidingsroller

    4. Veer

  2. Trek de papiercassette (1) uit.

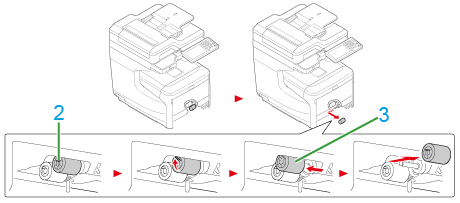

  3. Open de lipjes (2) op de papierinvoerrol aan de voorkant van de papiercassette naar buiten toe en schuif de papierinvoerrol (3) naar links om hem te verwijderen.

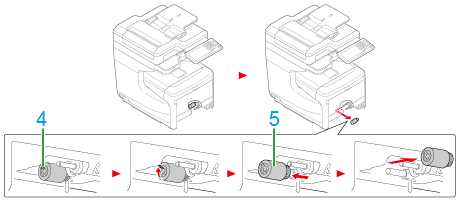

  4. Open de lipjes (4) op de papierinvoerrol aan de achterkant van de papiercassette naar buiten toe en schuif de invoerrol (5) naar links om hem te verwijderen.

  5. Bevestig een nieuwe papierinvoerrol (met tandwiel) aan de as aan de achterzijde.

  6. Bevestig een nieuwe papierinvoerrol (zonder tandwiel) aan de as aan de voorzijde.

  7. Verwijder papier uit een papiercassette.

  8. Open de klep (7) van de scheidingsrol door de twee lipjes (6) aan de voorkant van de papiercassette in te drukken.

  9. Druk de onderdelen naar binnen,ingebed in de projecties op beide zijden van de papiercassettes, en verwijder de scheidingsrol en veer.

    Opmerking

    Voor lade 2/3/4 worden verwijderde veren later gebruikt. Gooi ze niet weg.

  10. Bevestig een nieuwe veer aan een nieuwe scheidingsrol. (Voor Lade 2/3/4 gebruik de verwijderde veren in Stap 9).

  11. Plaats de veer in de papiercassette en druk de scheidingsrol in de papiercassette.

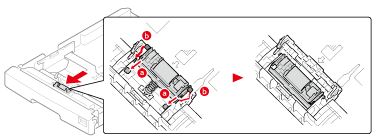

  12. Breng de uitsteeksels van de papiercassette in de uitsparingen aan beide zijden van de scheidingsrol.

  13. Sluit de klep van de scheidingsrol.

  14. Plaats papier in de papiercassette en doe de papiercassette in de machine.
