Papier Laden

Dit hoofdstuk geeft informatie over papier dat in een papierlade van dit apparaat kan worden geladen.

Om het type papier en gewicht in te stellen, druk op [Device Settings (Apparaatinstellingen)] > [Paper Setup (Papier Instellingen)] en druk op de lade die u wilt gebruiken en selecteer vervolgens [Media Type (Media Type)] of [Media Weight (Mediagewicht)].

Beschikbare papiertypes

Om hoge-kwaliteit printen uit te voeren, wees er zeker van dat u de ondersteunde papier types die voldoen aan de eisen, zoals materiaal, gewicht, of papier oppervlakte afwerking gebruikt. Gebruik digitaal foto print papier.

Wanneer u print op papier dat niet wordt aanbevolen door OKI, controleer de print kwaliteit en dbe beweging van het papier grondig van te voeren om te verzekeren dat er geen problemen zijn.

Papier type

Papier type en papier grootte (mm) (De waarde ingesloten in haakjes is aangegeven in inches.)

Papier gewicht

Gewoon papier

A3

297 x 420

64 tot 256 g/m2 (17 tot 68 lb)

Voor dubbelzijdig afdrukken, 64 tot 220 g/m2 (7 to 58 lb)

Opmerking

Als u papier laadt van 216 mm (8.5 inch) breed of smaller, dan verloopt het afdrukken trager.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

B6 Half

64 x 182

Letter

215,9 x 279,4 (8,5 x 11)

Legal 13

215,9 x 330,2 (8.5 x 13)

Legal 13,5

215,9 x 342,9 (8.5 x 13,5)

Legal 14

215,9 x 355,6 (8.5 x 14)

Executive

184,2 x 266,7 (7.25 x 10,5)

Verklaring

(5,5 x 8,5)

8,5" vierkant

(8,5 x 8,5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6inch

(4 x 6)

5x7inch

(5 x 7)

Aangepast

Breedte: 64 tot 297

Lengte: 90 tot 1321

64 tot 256 g/m2 (17 tot 68 lb)

Envelop

Com-10

104,8 x 241,3 (4.125 x 9,5)

Enveloppen moeten uit papier van 85 g/m vervaardigd zijn2 (24 pond), en de flappen moeten gevouwen zijn.

DL

110 x 220 (4.33 x 8,66)

C5

162 x 229 (6.4 x 9)

C4

229 x 324 (9 x 12,76)

Label

A4

210 x 297

0,1 tot 0,2 mm

Letter

8,5 x 11 (215,9 x 279,4)

Papier voor gedeeltelijk afdrukken

Zoals gewoon papier.

64 tot 256 g/m2 (17 tot 68 lb)

Gekleurd papier

Zoals gewoon papier.

64 tot 256 g/m2 (17 tot 68 lb)

Aanbevolen papier

De machine zal een variëteit aan print media behandelen, inclusief een bereik aan papier gewichten en groottes. Dit deel beschrijft hoe te kiezen en gebruiken media. Om de beste prestatie te verkrijgen, gebruik 75 tot 90 g/m2 gewoon papier dat is ontworpen voor gebruik in kopieerapparaten en laserprinters. Sterk gegaufreerd papier of papier met zeer grove textuur wordt afgeraden. Voor-afgedrukt stationair kan worden gebruikt, maar de inkt moet niet afwijken wanneer blootgesteld aan de hoge fixeer temperaturen gebruikt in het print proces.

  • Enveloppen

    Enveloppen moeten vrij zijn van vouwen, kreuken of andere vervormingen. Ze moeten ook van het rechthoekige type zijn met flap voorzien van lijm die is bestand tegen de hete rol druk fixeer eenheid in de machine. Vensterenveloppen zijn niet geschikt.

  • Etiketten

    Etiketten moeten eveneens geschikt zijn voor kopieer apparaten en laser printers, waarbij het rugvel volledig moet bedekt zijn met etiketten. Andere soorten etiketten kunnen de machine beschadigen doordat ze loskomen tijdens het afdrukken.

Bewaar papier onder de volgende omstandigheden om de kwaliteit te handhaven.

  • In een kast of op een andere droge en donkere plaats

  • Op een vlak oppervlak

  • Temperatuur: 20℃

  • Vochtigheid: 50% RV (relatieve vochtigheid)

Sla geen papier op in onderstaande plaatsen:

  • Rechtstreeks op de vloer

  • Waar het papier wordt blootgesteld aan direct zonlicht

  • In de buurt van de binnenzijde van een buitenmuur

  • Op een oneffen oppervlak

  • Op een plaats waar statische elektriciteit kan worden opgewekt

  • Waar de temperatuur veel te hoog oploopt en de temperatuur snel verandert

  • Nabij deze machine, airconditioner, verwarming of leiding

Opmerking

  • Pak papier niet uit totdat u het gaat gebruiken.

  • Laat papier niet voor een lange tijd uitgepakt achter. Door dit te doen kan resulteren in print problemen.

De volgende papiertypes en ladecapaciteit kan in elke lade worden geplaatst.

Laden in lade 1

Beschikbaar papierformaat

Lade capaciteit

Papier gewicht

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 inches)

Legal (13,5 inches)

Legal (14 inches)

Executive

Verklaring*

8,5" vierkant (8,5 x 8,5 inch)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Aangepast

300 vellen

(als papiergewicht 80 g/m is2)

Licht

(64 tot 82 g/m2)

Medium licht

(83 tot 90 g/m2)

Middel

(91 tot 105 g/m2)

Zwaar

(106 tot 128 g/m2)

Ultra zwaar1

(129 tot 188 g/m2)

Ultra zwaar2

(189 tot 220 g/m2)

*Papier kan niet worden gebruikt voor dubbelzijdig afdrukken.

Laden in lade 2/3/4 (optioneel)

Beschikbaar papierformaat

Lade capaciteit

Papier gewicht

A3

A4

A5*

B4

B5

Tabloid

Letter

Legal (13 inches)

Legal (13,5 inches)

Legal (14 inches)

Executive

8,5" vierkant (8,5 x 8,5 inch)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Aangepast

535 vellen

(als papiergewicht 80 g/m is2)

Licht

(64 tot 82 g/m2)

Medium licht

(83 tot 90 g/m2)

Gemiddeld

(91 tot 105 g/m2)

Zwaar

(106 tot 128 g/m2)

Ultra Zwaar 1

(129 tot 188 g/m2)

Opmerking

  • In een extra lade kunt u papier plaatsen met een gewicht van 64 tot 176g/m2.

  • Het gespecificeerde papiergewicht "Ultra Zwaar1" wordt omschreven als 129 tot 188 g/m2, maar het afdrukbare gewicht reikt tot 176 g/m2.

* Papier kan niet worden gebruikt voor dubbelzijdig afdrukken.

Plaatsen in de MP-lade

Beschikbaar papierformaat

Lade capaciteit

Papier gewicht

A3

A4

A5*

A6*

B4

B5

B6

Tabloid

Letter

Legal (13 inches)

Legal (13,5 inches)

Legal (14 inches)

Executive

Verklaring*

8,5" vierkant (8,5 x 8,5 inch)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Indexkaart (3x5 inch)*

4x6inch*

5x7inch*

Aangepast

Com-10*

DL*

C5*

C4

100 vellen

(als papiergewicht 80 g/m is2)

10 vellen (enveloppen)

Licht

(64 tot 82 g/m2)

Medium licht

(83 tot 90 g/m2)

Middel

(91 tot 105 g/m2)

Zwaar

(106 tot 128 g/m2)

Ultra zwaar1

(129 tot 188 g/m2)

Ultra zwaar2

(189 tot 220 g/m2)

Ultra zwaar3

(221 tot 256 g/m2)

* Papier kan niet worden gebruikt voor dubbelzijdig afdrukken.

Het papier kan in de volgende laden worden geplaatst: Lade 1, Lade 2/3/4 (Optioneel) en in de MP-lade.

Laad enveloppen of labels in de MP-lade.

Papier in lade 1 en lade 2/3/4 plaatsen

De volgende procedure geeft uitleg over het laden van papier in lade 1 of lade 2/3/4 (optioneel).

Opmerking

De volgende procedure gebruikt lade 1 als voorbeeld en is tevens van toepassing op lade 2/3/4 (optioneel).

  1. Trek de papier casette uit.

  2. Zet de papierformaatknop (1) op het papierformaat dat u plaatst.

  3. Schuif de papier geleider naar de breedte van het te laden papier.

  4. Schuif de papier stopper naar de lengte van het te laden papier.

    Wanneer u A6 papier plaatst, schuift u de papierstop (2) naar voren en verwijdert u deze. Vervolgens installeert u deze op het metalen gedeelte. Schuif de papiersteun in de richting van de pijl en zet deze vast.

  5. Schud een stapel papier goed, en lijn de hoeken van het papier uit.

  6. Plaats papier met de afdrukzijde naar beneden gericht.

    Opmerking

    Plaats geen papier boven de aanduiding "Triangle" markering van de papier geleiding.

  7. Zet de papiergeleider tegen het papier.

  8. Controleer of het formaat van het geplaatste papier overeenkomt met de stand van de knop voor het papierformaat.

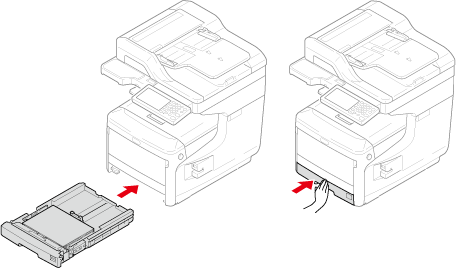

  9. Druk de papier cassette aan totdat het stopt.

    Als het papier dat u plaatst niet bij de opties op de knop staat, zet u de knop op [Ander] en stelt u vervolgens het papierformaat in op het bedieningspaneel.

  10. Druk [Device Settings (Apparaatinstellingen)] op het aanraakpaneel.

  11. Druk op [Paper Setup (Papierinstellingen)].

  12. Druk op de lade waarin het papier is geladen.

  13. Stel [Paper Size (Papierafmetingen)],[Media Type (Media Type)] en [Media Weight (Mediagewicht)] in.

  14. Druk op [Back (Terug)] tot het startscherm wordt weergegeven.

Plaatsen in de MP-lade

De volgende procedure beschrijft het plaatsen van papier in de MP-lade.

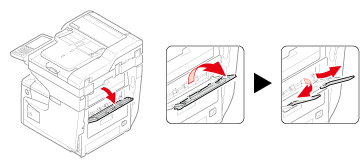

  1. Open de MP-lade naar voren door uw vingers in de voorste uitsparingen te plaatsen.

  2. Trek de papiersteun uit door het middelste deel ervan vast te pakken en eraan te trekken.

  3. Open de sub ondersteuning

  4. Open de papiergeleidingsklep.

  5. Pas de papier geleider van de handmatige invoer aan de breedte van het te plaatsen papier aan.

  6. Plaats het papier met de afdrukzijde naar boven omhoog totdat de hoek de papier invoer ingang raakt.

    Opmerking

    Plaats geen papier boven de aanduiding "Triangle" markering.

  7. Sluit de klep om het papier in te stellen.

    Opmerking

    Wanneer de printer in de energiebesparende stand staat, kunt u op de knop <ENERGIE BESPAREN> drukken om de printer uit deze stand te halen.

  8. Stel [Paper Size (Papierafmetingen)],[Media Type (Media Type)] en [Media Weight (Mediagewicht)] op het papierinstelscherm in.

  9. Druk op [Close (Sluiten)].

    Opmerking

    • Laad geen papier in verschillende formaten, soorten of gewichten.

    • Wanneer u papier toevoegt, verwijdert u het geplaatste papier uit de MP-lade en legt u beide stapeltjes netjes op elkaar en vervolgens plaatst u deze stapel opnieuw in de lade.

    • Plaats geen voorwerpen, behalve papier, in de MP-lade.

Dit gedeelte legt uit hoe u enveloppen in de MP-lade plaatst.

  1. Open de MP-lade naar voren door uw vingers in de voorste uitsparingen te plaatsen.

  2. Trek de papiersteun uit door het middelste deel ervan vast te pakken en eraan te trekken.

  3. Open de sub ondersteuning

  4. Open de papiergeleidingsklep.

  5. Stel de handmatige aanvoer papier geleider bij aan de breedte van een enveloppe die wordt geladen.

  6. Laad een enveloppe met de printzijde omhoog totdat zijn hoek de papier aanvoer ingang raakt.

    Opmerking

    Plaats geen enveloppen boven de aanduiding "Triangle" markering.

    Com-10, DL, C5

    C4

    Memo

    Als u enveloppen gebruikt met de klep (voor plakken) aan de lange kant (Com-10, DL, C5), plaats ze dan met de klep gevouwen, zodat de klep links zit, wanneer de enveloppen worden ingevoerd.

  7. Sluit de papierinvoerklep.

  8. Open de achterste uitvoerlade.
