Ersetzen der Einzugsrolle (Mehrzweckfach)

  1. Bereiten Sie die Papiereinzugsrollen für das Mehrzweckfach vor.

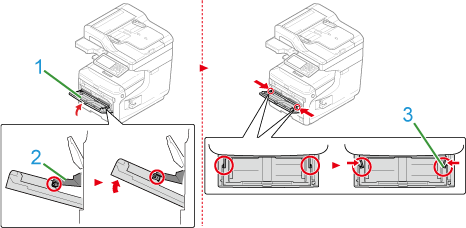

  2. Öffnen Sie das Mehrzweckfach (1), indem Sie mit den Fingern in die Aussparung an der Vorderseite fassen.

  3. Heben Sie das Mehrzweckfach (1) leicht an, drücken Sie den rechten Arm (2) ein und drücken Sie anschließend die Lasche (3) weg.

  4. Heben Sie auf gleiche Weise das Mehrzweckfach leicht an, drücken Sie den linken Arm ein und drücken Sie anschließend die Lasche weg.

  5. Öffnen Sie die Papierabdeckung, bis sie das Druckergehäuse berührt.

  6. Öffnen Sie die Laschen an der oberen Papiereinzugsrolle nach außen und schieben Sie die Papiereinzugsrolle zum Abnehmen nach links.

  7. Drücken Sie weiterhin auf die Trennrollenabdeckung, öffnen Sie die Laschen an der unteren Papiereinzugsrolle nach außen und schieben Sie die Papiereinzugsrolle zum Abnehmen nach links.

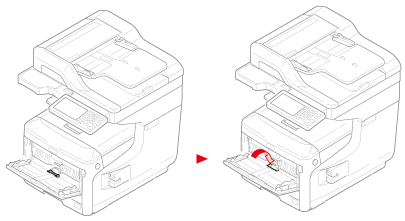

  8. Drücken Sie weiterhin auf die Mitte des Mehrzweckfachs und öffnen Sie die Trennrollenabdeckung nach vorne.

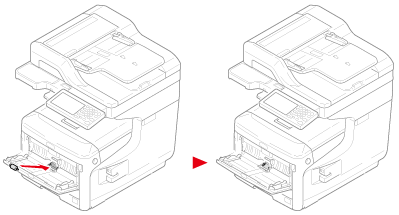

  9. Entfernen Sie die Trennrolle.

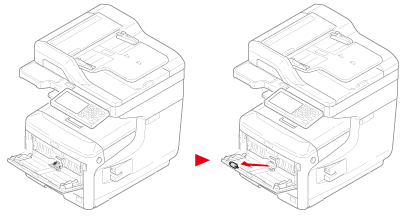

  10. Drücken Sie weiterhin auf die Mitte des Mehrzweckfachs und setzen Sie eine neue Trennrolle ein.

    Memo

    Berühren Sie nicht den Gummiteil der Rolle.

  11. Schließen Sie die Trennrollenabdeckung.

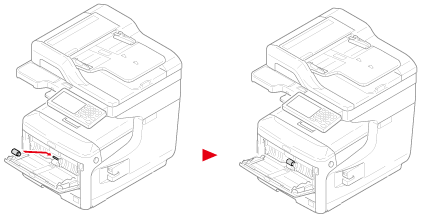

  12. Bringen Sie die Papiereinzugsrolle (ohne Antrieb) an die untere Achse an.

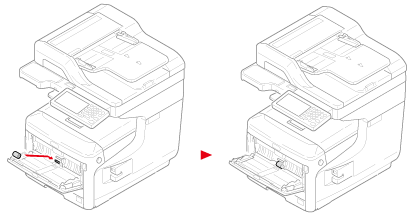

  13. Bringen Sie die Papiereinzugsrolle (mit Antrieb) an die obere Achse an.

  14. Schließen Sie die Papierabdeckung.

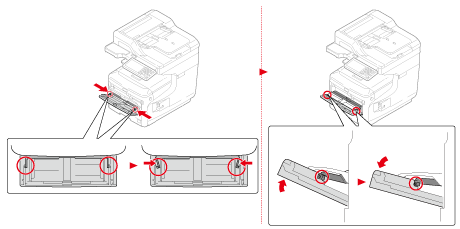

  15. Während Sie den rechten Arm am Mehrzweckfach drücken, heben Sie das Mehrzweckfach leicht an und haken Sie die Lasche ein.

    Hinweis

    Wenn Sie das Mehrzweckfach schließen, ohne vorher die Führung eingesetzt zu haben, kann das zu einem Riss in der Abdeckung des Papiersatzes führen. Fügen Sie sie wieder an der korrekten Position ein.

  16. Während Sie auf gleiche Weise den linken Arm am Mehrzweckfach drücken, heben Sie das Mehrzweckfach leicht an und haken Sie die Lasche ein.

    Hinweis

    Wenn Sie das Mehrzweckfach schließen, ohne vorher die Führung eingesetzt zu haben, kann das zu einem Riss in der Abdeckung des Papiersatzes führen. Fügen Sie sie wieder an der korrekten Position ein.

  17. Schließen Sie das Mehrzweckfach.

    Wenn das Mehrzweckfach nicht geschlossen werden kann, drücken Sie den Teil des Mehrzweckfachs nach unten, in den das Papier eingelegt wird, um die Abdeckung des Papiersatzes wieder an die korrekte Stelle zu geben.
