Ersetzen der Einzugsrollen (Fach 1/Fach 2/Fach 3/Fach 4)

Memo

  • Die Menge der Seiten, die mit einer Einzugsrolle gedruckt werden können, hängt von der Umgebung und dem Papier ab.

  • Wenn es weiterhin Papierstaus gibt, auch nachdem die Papiereinzugsrolle gereinigt wurde, wird der Austausch dieser Rolle empfohlen.

Die Papiereinzugsrolle für Fachh 1 unterscheidet sich von jener für Fach 2/3/4 durch ihre Form. Ermitteln Sie das Fach, in dem die Papiereinzugsrolle ersetzt werden soll, bevor sie eine neue Papiereinzugsrolle vorbereiten.

Der Vorgang zum Austausch der Papiereinzugsrolle für das Fach 1 wird hier als Beispiel beschrieben. Derselbe Vorgang wird auf Fach 2/3/4 angewandt.

  1. Vergewissern Sie sich, dass alles nachfolgend Erwähnte in der Papiereinzugsrolle für das Fach 1 eingesetzt wurde.

    1. Papiereinzugsrolle (mit Rad)

    2. Papiereinzugsrolle (ohne Rad)

    3. Trennrolle

    4. Feder

  2. Ziehen Sie die Papierkassette (1) heraus.

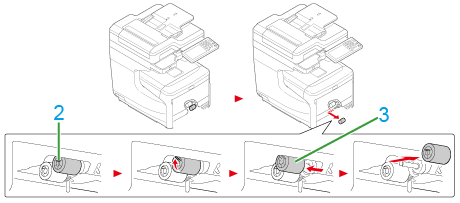

  3. Öffnen Sie die Führungen (2) auf der Papiereinzugsrolle vor der Papierkassette nach außen und schieben Sie die Papiereinzugsrolle (3) nach links, um sie zu entnehmen.

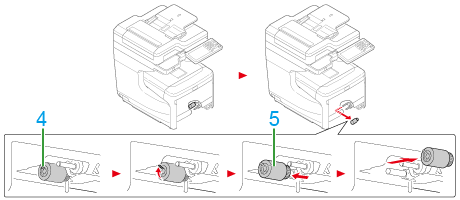

  4. Öffnen Sie die Führungen (4) auf der Papiereinzugsrolle hinter der Papierkassette nach außen und schieben Sie die Papiereinzugsrolle (5) nach links, um sie zu entnehmen.

  5. Eine neue Papiereinzugsrolle (mit Antrieb) an die Achse an der Hinterseite anbringen.

  6. Eine neue Papiereinzugsrolle (ohne Antrieb) an die Achse an der Vorderseite anbringen.

  7. Entfernen Sie das Papier aus der Papierkassette.

  8. Drücken Sie auf die zwei Führungen (6) vor der Papierkassette und öffnen Sie die Abdeckung (7) der Trennrolle.

  9. Drücken Sie die in den Vorsprüngen enthaltenen Teile auf beiden Seiten der Papierkassetten nach innen und entfernen Sie die Trennrolle und Feder.

    Hinweis

    Für Fach 2/3/4 werden die entfernten Federn später benötigt. Entsorgen Sie sie nicht.

  10. Bringen Sie eine neue Feder an eine neue Trennrolle an. (Für Fach 2/3/4, verwenden Sie die Federn, die in Schritt 9 entfernt wurden.)

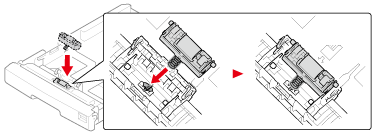

  11. Bringen Sie die Feder an die Papierkassette an und drücken Sie die Trennrolle in die Papierkassette.

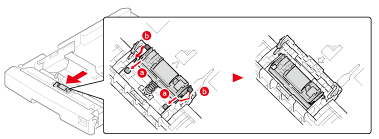

  12. Passen Sie die Vorsprünge der Papierkassette in die Vertiefungen auf beiden Seiten der Trennrolle ein.

  13. Schließen Sie die Trennrollenabdeckung.

  14. Legen Sie Papier in die Papierkassette und fügen Sie die die Papierkassette in das Gerät ein.
