Wenn der Fehlercode „370“, „371“, „372“ lautet

  1. Wenn Dokumente in den ADF oder auf das Dokumentenglas gelegt wurden, entfernen Sie sie.

  2. Öffnen Sie die Scannereinheit.

  3. Drücken Sie die Taste zum Öffnen der oberen Abdeckung.

  4. Öffnen Sie die obere Abdeckung.

    Es kann zu Verbrennungen kommen.

    Der Fixierer ist extrem heiß. Bitte nicht berühren.

  5. Halten Sie den Griff der Lichttrommel mit beiden Händen und entfernen Sie diese dann vorsichtig aus dem Gerät.

    Hinweis

    • Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

    • Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Setzen Sie die Lichttrommel nicht einmal der Raumbeleuchtung für mehr als 5 Minuten aus.

    Die Tonerkartusche mit der Bildtrommel wurde entfernt. Platzieren Sie die Tonerkartusche auf einer flache Oberfläche und legen Sie ein Blatt Papier darüber, um sie vor Licht zu schützen.

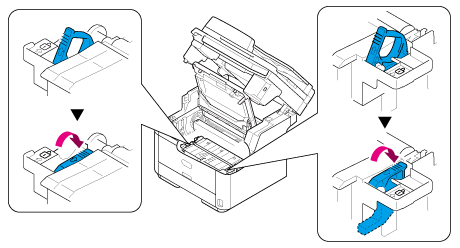

  6. Heben Sie die blauen Sperreinrichtungen des Transferbands ab, um dieses zu entriegeln.

  7. Halten die die beiden Sperreinrichtungen des Transferbandes und entfernen Sie es vorsichtig aus dem Gerät.

  8. Entnehmen Sie das gestaute Papier.

    Hinweis

    • Vergewissern Sie sich, dass sich kein Papier im Inneren des Geräts befindet.

    • Entfernen Sie das gestaute Papier vorsichtig und langsam, um das Papier nicht zu zerreißen. Sollte das Papier reißen, entfernen Sie alle Papierreste.

  9. Platzieren Sie die Vorsprünge auf der rechten und linken Seite des Transferbandes auf den Lagerteilen (Halterungen) des Geräts.

  10. Schieben Sie das Transferband zurück in das Gerät.

  11. Setzen Sie die rückwärtigen Vorsprünge, die sich in der Nähe der Griffe der Transkriptionseinheit befinden in die beiden Montageöffnungen des Geräts.

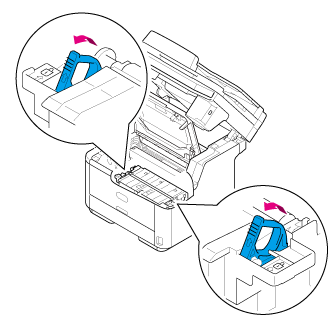

  12. Drehen Sie die beiden Sperreinrichtungen des Transferbands in Pfeilrichtung (verriegeln), um diese im Gerät zu sichern.

    Bei korrekter Anbringung des Transferbands sollte es wie in der folgenden Abbildung aussehen.

    Hinweis

    Berühren Sie die Schwammrolle der Transkriptionseinheit nicht mit der Hand.

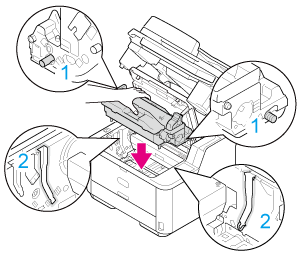

  13. Prüfen Sie, dass die rechten und linken Zapfen (1) der Bildtrommel in die beiden Schlitze (2) des Geräts eingeführt sind und fügen Sie die Bildtrommel in das Gerät ein.

    Hinweis

    • Vergewissern Sie sich, dass sich kein Papier im Inneren des Geräts befindet.

    • Entfernen Sie das gestaute Papier vorsichtig und langsam, um das Papier nicht zu zerreißen. Sollte das Papier reißen, entfernen Sie alle Papierreste.

  14. Schließen Sie die obere Abdeckung.

  15. Schließen Sie die Scannereinheit.
