Remplacement simultané du tambour image et de la cartouche de toner

Cette section décrit comment remplacer le tambour et la cartouche d'encre en même temps.

Remarque

  • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

  • N'exposez pas le tambour image directement à la lumière du soleil ou à une forte lumière (environ 1 500 lux ou plus). Ne laissez pas le tambour image exposé pendant 5 minutes ou plus, même s'il se trouve dans une pièce éclairée.

  • Utilisez les consommables OKI originaux pour assurer une performance optimale des produits.

  • Les charges sur les services, en ce qui concerne les problèmes causés par l'utilisation de consommables différents des OKI originaux , sont supportées sans tenir compte de la garantie ou du contrat de maintenance. (Certes l'utilisation de consommables non originaux ne cause pas toujours des problèmes, mais l'on ferait mieux de prendre toutes les précautions nécessaires lors de leur utilisation.)

  1. Préparez un tambour image et une cartouche de toner neufs.

  2. Insérez votre doigt dans la fente du côté droit de la machine et tirez le levier d’ouverture du capot avant (1) pour ouvrir le capot avant (2) vers l’avant.

  3. Appuyez sur le bouton d’ouverture (3) et ouvrez le bac de sortie (4).

    Risque de brûlure.

    L'unité de fusion est extrêmement chaude. Ne la touchez pas.

  4. Identifiez le tambour à remplacer par sa couleur d'étiquette.

  5. Retirez le tambour d'image (5) de la machine et placez-le sur une surface plate.

    Risque de brûlure.

    Ne jetez jamais le tambour ou la cartouche de toner au feu. Ils pourraient exploser et le toner qui se trouve à l'intérieur pourrait s'envoler et provoquer des brûlures.

    Remarque

    • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

    Mémo

    • Les tambours ne sont pas verrouillés sur l’imprimante. Ils peuvent être enlevés simplement en les soulevant.

  6. Sortez un tambour d'image neuf de son emballage et placez-le sur la surface plate.

  7. Retirez la feuille de protection et le sachet déshydratant.

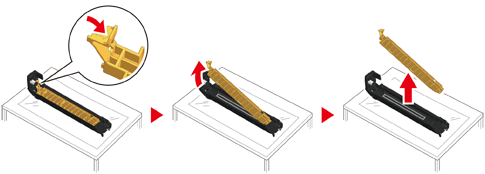

  8. Retirez le couvercle du toner.

  9. Déballez une nouvelle cartouche de toner et secouez-la plusieurs fois verticalement et horizontalement.

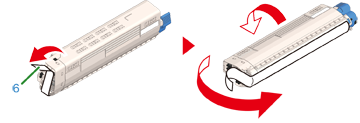

  10. Retirez le ruban adhésif (6) de la cartouche de toner.

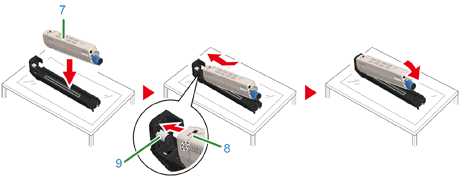

  11. Insérez une cartouche de toner neuve (7) et alignez son côté gauche (8) avec la saillie (9) sur le tambour d'image de sorte que la cartouche de toner et l'étiquette de couleur du tambour d'image s'alignent. Puis insérez doucement le côté droit en place.

  12. Tournez le levier de verrouillage de la cartouche de toner (bleu) (10) de la cartouche de toner vers l’arrière jusqu’à ce que son sommet s’aligne sur le repère en appuyant la cartouche de toner du tambour pour fixer la cartouche de toner au tambour d’image.

    Vous entendrez un clic lorsqu’elle est verrouillée en place.

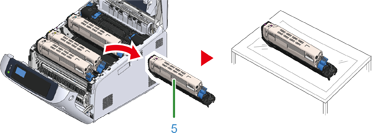

  13. Vérifiez la couleur de l'étiquette d'un tambour d'image neuf et placez le tambour dans la machine.

    Remarque

    • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

  14. Fermez le bac de sortie (4) en poussant fermement le centre du bac de sortie (4).

  15. Fermez le capot avant (2).

    Remarque

    • Le capot avant ne peut pas être fermé à fond si le bac de sortie n'est pas bien fermé.

  16. Veuillez recycler les tambours d'image et les cartouches de toner.

    Mémo

    • Si vous devez jeter un tambour, mettez-le dans un sac en plastique ou dans un conteneur similaire et jetez-le conformément aux réglementations ou aux directives de votre municipalité.
