Remplacement du tambour d'image uniquement

Cette section décrit comment remplacer le tambour image si vous souhaitez continuer à utiliser la cartouche toner.

Remarque

  • Si vous utilisez un nouveau tambour avec les cartouches de toner en cours d'utilisation, l'indication de la quantité restante des cartouches de toner ne s'affiche pas correctement. Les messages "[COLOR] Tambour image proche de fin de vie" ou "[COLOR] Vie tambour image" peuvent également être affichés juste après le remplacement.

  • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

  • N'exposez pas le tambour image directement à la lumière du soleil ou à une forte lumière (environ 1 500 lux ou plus). Même sous une lumière ambiante, ne pas laisser le tambour image pendant 5 minutes ou plus.

  • Utilisez les consommables OKI originaux pour assurer une performance optimale des produits.

  • Les charges sur les services, en ce qui concerne les problèmes causés par l'utilisation de consommables différents des OKI originaux , sont supportées sans tenir compte de la garantie ou du contrat de maintenance. (Certes l'utilisation de consommables non originaux ne cause pas toujours des problèmes, mais l'on ferait mieux de prendre toutes les précautions nécessaires lors de leur utilisation.)

Mémo

  • Vous pouvez changer les paramètres pour l’affichage du message « Durée de vie du tambour image [COLOR] ». Faites des réglages dans [Admin Setup (Configuration admin.)] > [Others Setup (Autres configurations)] > [Near Life Setup (Config. Fin de vie)] > [Drum Near Life Timing (Tambour proche de sa fin de vie)]. Les valeurs disponibles vont de 500 à 5.000 (en incréments de 500).

  1. Préparez un tambour image neuf.

  2. Insérez votre doigt dans la fente du côté droit de la machine et tirez le levier d’ouverture du capot avant (1) pour ouvrir le capot avant (2) vers l’avant.

  3. Appuyez sur le bouton d’ouverture (3) et ouvrez le bac de sortie (4).

    Risque de brûlure.

    L'unité de fusion est extrêmement chaude. Ne la touchez pas.

  4. Identifiez le tambour à remplacer par sa couleur d'étiquette.

  5. Retirez le tambour d'image (5) de la machine et placez le tambour d'image sur une surface plate.

    Remarque

    • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

    Mémo

    • Les tambours ne sont pas verrouillés sur l’imprimante. Ils peuvent être enlevés simplement en les soulevant.

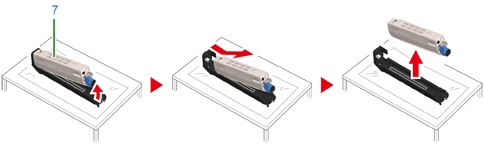

  6. Tournez le levier de verrouillage de la cartouche de toner (bleu) (6) de la cartouche de toner vers vous jusqu'à ce que son sommet s’aligne sur le repère en appuyant la cartouche de toner.

  7. Levez la cartouche de toner (7) par le côté droit et retirez-la du tambour d'image.

  8. Sortez un tambour d'image neuf de son emballage et placez-le sur une surface plate.

  9. Retirez la feuille de protection et le sachet déshydratant.

  10. Retirez le couvercle de toner.

  11. Insérez la cartouche de toner (7) retirée à l'étape 7 et alignez son côté gauche (8) avec la saillie (9) sur le tambour d'image de sorte que la cartouche de toner et l'étiquette de couleur du tambour d'image s'alignent. Puis insérez doucement le côté droit en place.

  12. Tournez le levier de verrouillage de la cartouche de toner (bleu) (6) de la cartouche de toner vers l’arrière jusqu’à ce que son sommet s’aligne sur le repère en appuyant la cartouche de toner du tambour pour fixer la cartouche de toner au tambour d’image.

    Vous entendrez un clic lorsqu’elle est verrouillée en place.

  13. Vérifiez la couleur de l'étiquette du tambour d'image neuf et placez le tambour dans la machine.

    Remarque

    • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

  14. Fermez le bac de sortie (4) en poussant fermement le centre du bac de sortie (4).

  15. Fermez le couvercle avant (2).

    Remarque

    • Le capot avant ne peut pas être fermé à fond si le bac de sortie n'est pas bien fermé.

  16. Recyclez les tambours image.

    Mémo

    • Si vous devez jeter un tambour, mettez-le dans un sac en plastique ou dans un conteneur similaire et jetez-le conformément aux réglementations ou aux directives de votre municipalité.
