Installation du/ des unités de plateaux supplémentaires

Pour charger plus de papier, installez les bacs supplémentaires. Vous devez configurer le pilote après l'installation.

Vous pouvez fixer jusqu’à quatre bacs supplémentaires. Lorsque vous installez trois bacs supplémentaires ou plus, fixez la base sur roulettes en option utilisée pour empêcher le basculement et mettez en place les outils de prévention du basculement.

Remarque

  • Le carton d’emballage et le matériel d’emballage sont nécessaires pour le transport des bacs supplémentaires. Ne les jetez pas, mais conservez-les pour une utilisation future.

N° de modèle : N35310A

Risque de blessure.

Soulevez cette machine à 2, car elle a un poids d'environ 40 kg.

L’exemple suivant décrit l’installation de trois bacs supplémentaires.

Installation de la Base

  1. Mettre la machine hors tension, puis débrancher le cordon d'alimentation et tous les câbles.

    Remarque

    • Veillez à éteindre la machine et débrancher le cordon d'alimentation et tous les câbles avant d'installer le bac supplémentaire. L'installation du bac supplémentaire avec la machine mise sous tension peut causer un dysfonctionnement de la machine et du bac supplémentaire.

    • Vous risquez de vous prendre le pied sur le câble et de vous blesser si vous montez l’imprimante alors qu’un cordon d’alimentation secteur est branché.

  2. Placez le bac supplémentaire sur la base de sorte que l’arrière du bac supplémentaire s’aligne sur la saillie (1) à l’arrière de la base sur roulettes.

  3. Connectez le bac supplémentaire à la base sur roulettes.

  4. Alignez l’arrière du bac supplémentaire de la couche inférieure avec la saillie à l’arrière du bac supplémentaire à installer, et empilez-les doucement.

  5. Connectez les bacs supplémentaires.

  6. Placez doucement l’imprimante sur le dessus de manière à ce que l’arrière du bac supplémentaire soit aligné avec l’arrière de l’imprimante.

  7. Connectez le bac supplémentaire à l’imprimante.

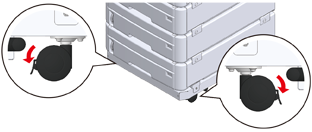

  8. Bloquez les roulettes.

  9. Lorsque trois bacs supplémentaires ou plus ont été installés, retirez les outils de protection contre le basculement avant d’utiliser la machine.

    Vous pouvez installer jusqu’à quatre bacs supplémentaires.

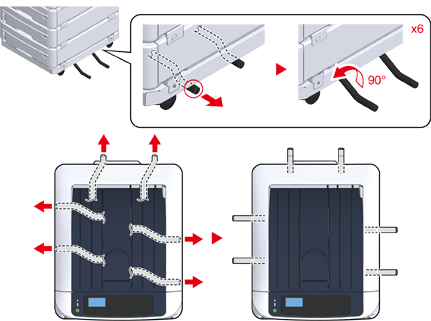

    Comment utiliser l’outil de protection contre le basculement

    Vous pouvez trouver des outils de protection sur les côtés gauche et droit de la base de la roulette et également deux outils à l'arrière. Tirez-les bien droit, puis tournez-les de 90° dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’ils s’enclenchent.

    Risque de blessure.

    Lorsque le nombre de bacs supplémentaires est supérieur ou égal à trois, retirez complètement les outils de protection anti-basculement. Si ces outils de protection anti-basculement ne sont pas installés, l’imprimante risque de basculer et de provoquer des blessures.

    Remarque

    • Lorsque vous effectuez des opérations telles que le transport de cette machine, le remplacement des consommables et pièces d’entretien ou la mise en place du papier sur le bac, veuillez observer les précautions suivantes pour éviter que la machine ne bascule.

      • Ne poussez pas le bac de sortie lorsque le bac de sortie de la machine est ouvert.

      • N’appuyez pas sur le bac à papier lorsqu’il est sorti.

      • Ne poussez pas la machine par derrière lorsque le bac à papier est sorti.

  10. Brancher le cordon d'alimentation et les câbles débranchés.

  11. Appuyez sur le commutateur d'alimentation pendant environ une seconde.

    Quand la machine est sous tension, le voyant DEL du commutateur d'alimentation s'éclaire.

  12. Appuyez plusieurs fois sur le bouton de défilementsur le panneau de commande pour sélectionner [Configuration (Configuration)], puis appuyez sur « ENTER (ENTRÉE) ».

  13. Assurez-vous que [Tray Count (Décompte Bac)] est sélectionné et appuyer sur « ENTER (ENTRÉE) ».

  14. Assurez-vous que les bacs supplémentaires qui ont été installés sont affichés sur le panneau de commande.

  15. Lorsque vous avez terminé de vérifier les détails de l’affichage, appuyez sur « BACK (RETOUR) ».

  16. Effectuez les réglages pour les équipements optionnels sur le pilote d’imprimante.

    Passez à « Lors de l’ajout d’options».
