Installation de la Base

La base de l’imprimante est une base avec roulettes pour déplacer l’imprimante.

Les bouchons de prévention des chutes sont équipés. L’utilisation de la base à roulettes est fortement recommandée lorsque vous fixez les unités de plateau supplémentaires.

Remarque

  • Lors de la fixation de trois bacs supplémentaires ou plus, veillez à installer la base sur roulettes.

  • Le carton d’emballage et le matériel d’emballage sont nécessaires pour le transport de la base sur roulettes. Ne les jetez pas, mais conservez-les pour une utilisation future.

Risque de blessures !

Au moins deux personnes sont nécessaires pour soulever l'imprimante en toute sécurité, car son poids est d'environ 40 kg.

  1. Éteignez l’imprimante et débranchez le cordon d’alimentation ainsi que le câble Ethernet ou USB.

    Remarque

    • Vous risquez de vous prendre le pied sur le câble et de vous blesser si vous montez l’imprimante avec un câble branché.

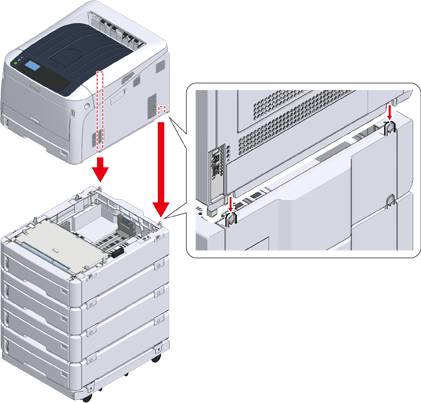

  2. Placez l’unité d’imprimante ou l’unité de plateau supplémentaire sur la base de sorte que l’arrière de l’unité d’imprimante ou de l’unité de plateau supplémentaire s’aligne sur la saillie (1) à l’arrière de la base à roulette.

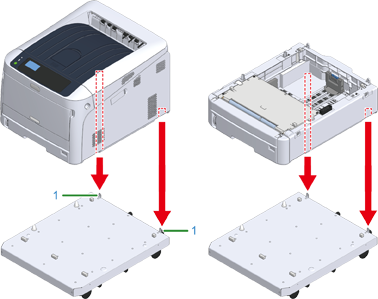

  3. Connectez l’imprimante à la base sur roulettes ou le bac supplémentaire à la base sur roulettes.

    La figure montre un exemple connexion de bac supplémentaire à la base sur roulettes.

  4. Lors de l’ajout d’un autre bac supplémentaire, placez doucement l’appareil sur le dessus de sorte que les saillies à l’arrière du bac supplémentaire à fixer soient alignées avec l’arrière du bac supplémentaire qui est déjà connectée à la base sur roulettes.

  5. Connectez les bacs supplémentaires.

  6. Lorsque deux de bacs supplémentaires ou plus ont été installés, placez doucement l’imprimante sur le dessus de manière à ce que l’arrière du bac supplémentaire soit aligné avec l’arrière de l’imprimante.

  7. Connectez l’unité d’impression et l’unité de plateau supplémentaire lors de la fixation de l’unité de plateau supplémentaire.

  8. Bloquez les roulettes.

  9. Lorsque trois bacs supplémentaires ou plus ont été installés, retirez les outils de protection contre le basculement avant d’utiliser l'imprimante.

    Vous pouvez installer jusqu’à quatre bacs supplémentaires.

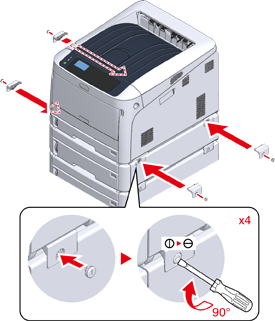

    Comment utiliser l’outil de protection contre le basculement

    Vous pouvez trouver des outils de protection sur les côtés gauche et droit de la base de la roulette et également deux outils à l'arrière. Tirez-les bien droit, puis tournez-les de 90° dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’ils s’enclenchent.

    Risque de blessure.

    Lorsque le nombre de bacs supplémentaires est supérieur ou égal à trois, retirez complètement les outils de protection anti-basculement. Si ces outils de protection anti-basculement ne sont pas installés, l’imprimante risque de basculer et de provoquer des blessures.

    Remarque

    • Lorsque vous effectuez des opérations telles que le transport de cette machine, le remplacement des consommables et pièces d’entretien ou la mise en place du papier sur le bac, veuillez observer les précautions suivantes pour éviter que la machine ne bascule.

      • Ne poussez pas le bac de sortie lorsque le bac de sortie de la machine est ouvert.

      • N’appuyez pas sur le bac à papier lorsqu’il est sorti.

      • Ne poussez pas la machine par derrière lorsque le bac à papier est sorti.

  10. Branchez le cordon d’alimentation et les câbles débranchés, puis allumez la machine.

Une fois l’unité de plateau supplémentaire montée, vous devez vérifier l’état de l’assemblage et effectuer les réglages du pilote d’imprimante.

Reportez-vous à « Lors de l’ajout d’options».
