給紙ローラーを交換する(トレイ1~5)

給紙ローラーの交換の目安は、約120,000 枚です。

メモ

  • 給紙ローラーの実際の寿命は、環境や用紙によって異なります。

  • 給紙ローラーの使用状況は、[機器設定メニュー] > [プリンター情報] > [給紙ローラーカウンター]で各トレイごとに確認できます。給紙ローラーの交換時期は、Monitoring Tool(Windowsをお使いの方のみ)の各給紙ローラーの使用状況から確認することもできます。ただし給紙ローラーの交換時期のポップアップ画面は表示されません。

  • 給紙ローラーを清掃しても紙づまりが続くときは給紙ローラーの交換をおすすめします。

トレイ1 とトレイ2/3/4/5 では、給紙ローラーの形状が異なります。交換するトレイを確認して、新しい給紙ローラーを準備してください。

ここでは、トレイ1 の給紙ローラーを交換する手順を例にしています。トレイ2/3/4/5 の場合も同様の手順で行います。

  1. トレイ1 用の「給紙ローラセット」に、以下の部品がそろっていることを確認します。

    a 給紙ローラー(ギア付)

    b 給紙ローラー(ギアなし)

    c 分離ローラー

    d バネ(トレイ1のみ)

  2. 用紙カセット(1)を引き抜きます。

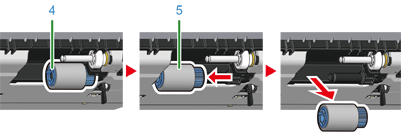

  3. 手前の給紙ローラーの爪(2)を外側に広げながら、手前の給紙ローラー(3)を左にスライドさせて、取り外します。

  4. 奥の給紙ローラーの爪(4)を外側に広げながら、奥の給紙ローラー(5)を左にスライドさせて、取り外します。

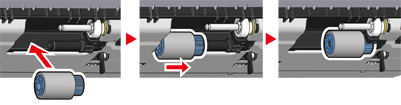

  5. 新しい給紙ローラー(ギア付)を奥の軸に取り付けます。

  6. 新しい給紙ローラー(ギアなし)を手前の軸に取り付けます。

  7. 用紙カセットから用紙を取り出します。

  8. 用紙カセットの手前側の2 つの爪(6)を内側に押しながら、分離ローラーのカバー(7)を開きます。

  9. 分離ローラーの、用紙カセットの左右の突起にはまっている部分を内側に押し、分離ローラーとバネを取り外します。

    • トレイ2/3/4/5 の場合は、取り外したバネを使用しますので捨てないでください。

  10. 新しい分離ローラーに新しいバネを取り付けます。(トレイ2/3/4/5の場合は、手順9で取り外したバネをご使用ください。)

  11. バネを用紙カセットにセットし、分離ローラーを用紙カセットに押し込みます。

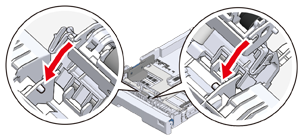

  12. 分離ローラーの両側のくぼみを用紙カセットの突起にはめ込みます。

  13. 分離ローラーのカバーを閉じます。

  14. 用紙カセットに用紙をセットし、用紙カセットを本機に戻します。

  15. 交換したトレイの給紙ローラーカウンターをクリアします。

    [管理者用メニュー] > [その他設定] > [給紙ローラーカウンタークリア]から交換したトレイを選択し、《設定》を押します。
