K（ブラック）のトナーカートリッジのみの交換については、「黒（K）のトナーカートリッジを交換する」をご覧ください。

新しいトナーカートリッジを用意します。
本機右側面のくぼみに指を入れ、フロントカバーオープンレバー（１）を引いて、フロントカバー（２）を手前に開きます。

オープンボタン（３）を押して、本体排紙トレイ（４）を開きます。

	やけどのおそれがあります。
定着器ユニットは高温になっていますので、触らないでください。

交換するトナーカートリッジをラベルの色で確認します。
トナーカートリッジを押さえながら、右のトナーカートリッジロックレバー（5）（青色）を手前に回し、トナーカートリッジとイメージドラムの連結を解除します。

トナーカートリッジ（6）を右端から持ち上げ、本機から外します。

	やけどのおそれがあります。
使用済みトナーカートリッジは絶対に火の中に入れないでください。中に入っているトナーが飛び散り爆発し、やけどのおそれがあります。

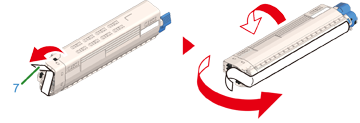

新しいトナーカートリッジを包装袋から取り出し、縦横に数回振ります。
トナーカートリッジからテープ（7）をはがします。
新しいトナーカートリッジ（６）の色のラベルと、イメージドラムの色のラベルの位置が合うように、トナーカートリッジの左端のくぼみ（8）をイメージドラムの突起（9）に合わせて差し込み、右側も確実にセットします。
注
- トナーカートリッジのテープを付けたまま、セットしないでください。テープをはがしてから取り付けてください。
トナーカートリッジを押さえながら、トナーカートリッジロックレバー（5）（青色）を矢印方向にに合うまで回し、トナーカートリッジをイメージドラムに固定します。
注
- トナーカートリッジロックレバー（青色）を回さずにカバーを閉めると、故障の原因になります。必ず、トナーカートリッジロックレバーを奥側のに合うまで回してください。
本体排紙トレイ（４）の中央をしっかりと押して、本体排紙トレイ（４）を閉じます。
フロントカバー（２）を閉じます。
注
- 本体排紙トレイがしっかり閉じていないと、フロントカバーは閉まりません。
使用済みのトナーカートリッジの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」を参照してください。
