黒（K）のトナーカートリッジを交換する

メモ

  1. 新しい［K］トナーカートリッジを準備します。

  2. 本機右側面のくぼみに指を入れ、フロントカバーオープンレバー（１）を引いて、フロントカバー（２）を手前に開きます。

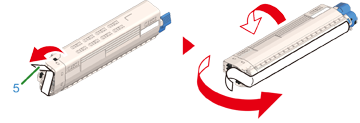

  3. トナーカートリッジロックレバー（３）（青色）の先端が、手前側のに合うまで回し、トナーカートリッジとイメージドラムの連結を解除します。

  4. トナーカートリッジ（４）を右端から持ち上げ、本機から外します。

    やけどのおそれがあります。

    使用済みトナーカートリッジは絶対に火の中に入れないでください。中に入っているトナーが飛び散り爆発し、やけどのおそれがあります。

    注

    • 本機内部の給紙エリアにトナーがこぼれた場合は、水を含ませてかたく絞った布でトナーを拭き取ってください。

  5. 新しいトナーカートリッジを包装袋から取り出し、縦横に数回振ります。

  6. トナーカートリッジからテープ（５）をはがします。

  7. 新しいトナーカートリッジ（６）左側のくぼみ（７）をイメージドラムの突起（８）に合わせて差し込み、トナーカートリッジとイメージドラムの［K］ラベルをそろえます。次に右側を静かにおろします。

    注

    • トナーカートリッジのテープを付けたまま、セットしないでください。テープをはがしてから取り付けてください。

  8. トナーカートリッジを押さえながらトナーカートリッジロックレバー（3）（青色）を矢印方向にに合うまで回し、トナーカートリッジをイメージドラムに固定します。

    正しくロックできると「カチッ」と音がします。

    注

    • トナーカートリッジロックレバー（青色）を回さずにカバーを閉めると、故障の原因になります。必ず、トナーカートリッジロックレバーを奥側のに合うまで回してください。

  9. フロントカバー（２）を閉じます。

    注

    • 本体排紙トレイがしっかり閉じていないと、フロントカバーは閉まりません。

  10. 使用済みのトナーカートリッジの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」を参照してください。

    メモ

    • やむを得ず処分される場合は、ポリ袋などに入れて、必ず地域の条例や自治体の指示に従って廃棄してください。
