Bir Telefon Hattı Bağlama
Bu bölüm faks iletimleri için bir telefon hattını nasıl bağlayacağınızı açıklamaktadır. Faks göndermeden veya almadan önce ortamına uygun telefon hattını bağladığınızdan emin olun.
Telefon hattı bağlantı yönetimi ortamınıza göre değişiklik gösterir. Bu kılavuzdaki gösterimlere başvurarak ortamınıza uygun telefon hattını bağlayın.
Telefon hattını makinenin boşluğunda gevşek olmayacak biçimde ayarlayın.
Not
Bir ISDN hattını doğrudan bağlayamazsınız. Bağlamak için, bir terminal adaptörünü (TA) kullanın ve makinenin LINE sağlayıcısına bağlayın.
Genel Hatta Bağlama (Sadece Faks için Kullanılıyorsa)
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
Genel hat (analog) |
-
Birlikte verilen telefon kablosunun (1) bir ucunu makinenin LINE (HAT) sağlayıcısına (2) ve diğer ucunu da bir genel hatta (analoji) (3) takın.
Not
Kabloyu yanlışlıkla TEL bağlantısına takmayın.

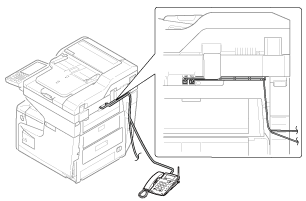

Genel Hatta Bağlama (Makineye Bir Telefon Bağlanıyorsa)
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
Genel hat (analog) |
|
4 |
Telefon konektör kapağı |
|
5 |
TELEFON konektörü |
-
Birlikte verilen telefon kablosunun (1) bir ucunu makinenin LINE (HAT) sağlayıcısına (2) ve diğer ucunu da bir genel hatta (analoji) (3) takın.
-
Telefon bağlayıcı kapağını (4) çıkarın.
-
Harici telefon kablosunu makinenin TELEFON konektörüne (5) takın.
Makineye bağlanan telefona harici telefon denir.
Not
-
Makineye sadece bir telefon bağlanabilir.
-
Makineye bağlanan telefonu paralel bağlamayın. Makineye bağlanan telefonu paralel bağlarsanız aşağıdaki sorunlar yaşanır ve makinenin düzgün çalışmamasına neden olur.
-
Makine bir faks gönderiyor ve alıyorken paralel bağlı telefonun ahizesi kaldırılırsa, faks görüntüsü bozulabilir veya iletişim hatası meydana gelebilir.
-
Gelen çağrı bir sesli aramaysa, telefon geç çalabilir veya yarıda kesilebilir ve gelen arama bir faks ise, makine faksı alamayabilir.
-
-
Faks işlevi bulunan bir telefon bağlarsanız, kullanmadan önce faks işlevini devre dışı bırakın (faks alımını devre dışı bırakın).
Kısa not
Doğrudan ara bağlantı durumunda ayır bir yapı çalışması gereklidir. Telefon şirketinizle iletişime geçin.
-
ADSL Ortamına Bağlama
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
Genel hat (analog) |
|
4 |
TELEFON konektörü |
|
5 |
Ayırıcı |
|
6 |
ADSL modem |
-
ADSL modeme (6) bağlı, ürünle birlikte verilen telefon kablosunu (1) makinenin HAT konektörüne (2) takın.
-
Telefon konektör kapağını çıkarın.
-
Harici telefon kablosunu makinenin TELEFON konektörüne (4) takın.
Kısa not
-
Faks işleminin başarısız olması durumunda, PBX hattını [ON (Açık)] olarak ayarlayın.
-
Bir faks iletimi ya da alımı başarısız olursa, [Süper G3] öğesini [KAPALI] olarak ayarlayın.
Optik IP Telefonu Bağlama
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
TELEFON konektörü |
|
4 |
Optik IP telefonu eşleştirme telefonu * Telefon kablosu jakına sokun. |
|
5 |
LAN kablosu |
|
6 |
Optik Ağ Ünitesi (ONU) |
|
7 |
Optik kablo |
-
Optik IP telefonuna bağlı birlikte verilen telefon kablosunu (1) makinenin LINE (HAT) sağlayıcısına (2) takın.
-
Telefon konektör kapağını çıkarın.
-
Harici telefon kablosunu makinenin TELEFON konektörüne (3) takın.
Kısa not
-
Faks işleminin başarısız olması durumunda, PBX hattını [ON (Açık)] olarak ayarlayın.
-
Bir faks iletimi ya da alımı başarısız olursa, [Süper G3] öğesini [KAPALI] olarak ayarlayın.
PBX, Ev Telefonu veya İş Telefonu Bağlama
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
Genel hat (analog) |
|
4 |
TELEFON konektörü |
|
5 |
PBX vb dahil kontrol cihazı |
|
6 |
Telefon kablosu |
-
Genel hatta (analog) (3) takılı birlikte verilen telefon kablosunu (1) makinenin LINE (HAT) bağlayıcısına (2) takın.
-
PBX (5) gibi bir kontrol cihazına bağlı telefon kablosunu (6) makinenin TEL bağlayıcısına (4) takın.
Kısa not
-
Ev Telefonu, birden fazla telefonu bir veya iki telefon hattına bağlayarak dahili telefon ve kapı telefonlarını kullanabilmesini sağlayan basit bir ev kullanımı anahtarıdır.
-
İş Telefonu, çok sayıda telefonun paylaşılabileceği, üç veya daha fazla telefon hattını taşıyabilen, dahili telefonlara veya diğer kullanımlara imkan tanıyan basit bir değiştiricidir.
Bir Dahili Telefon Olarak Bağlama
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
Genel hat (analog) |
|
4 |
TELEFON konektörü |
|
5 |
PBX vb dahil kontrol cihazı |
-
Birlikte verilen telefon kablosunun (1) bir ucunu makinenin LINE (HAT) sağlayıcısına (2) ve diğer ucunu da PBX (5) gibi bir kontrol cihazına takın.
Hem faks hem de telefon için bir telefon hattı kullanıyorsanız, TEL konektörünü (4) ve harici telefonu telefon kablosu ile bağlayın.
Kısa not
Bir PBX'e (özel telefon santrali) bağlarsanız, PBX hattını [ON (Açık)] olarak ayarlayın.
CS Alıcı veya Dijital Televizyona Bağlama
|
No. |
Ad |
|---|---|
|
1 |
Telefon kablosu |
|
2 |
HAT bağlantısı |
|
3 |
Genel hat (analog) |
|
4 |
TELEFON konektörü |
|
5 |
CS tuner ya da dijital televizyon |
|
6 |
Telefon kablosu |
-
Genel hatta (analog) (3) takılı birlikte verilen telefon kablosunu (1) makinenin LINE (HAT) bağlayıcısına (2) takın.
-
Telefon konektör kapağını çıkarın.
-
CS tuner ya da dijital televizyona (5) bağlı telefon kablosunu (6) makinenin TEL sağlayıcısına (4) takın.
