Одновременная замена фотобарабана и тонер-картриджа

В этом разделе описано, как одновременно заменить фотобарабан и тонер-картридж на новые.

Примечание

  • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

  • Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.

  • Используйте расходные материалы OKI для лучшей производительности устройства.

  • Сервисное обслуживание для устранения проблем, возникших в результате использования расходных материалов, отличных от оригинальных расходных материалов OKI, оплачивается в обязательном порядке, несмотря на гарантию или контракт на обслуживание. (Использование неизвестных расходных материалов не всегда приводит к проблемам, но будьте особенно осторожны при работе с ними.)

  1. Подготовьте новый фотобарабан и тонер-картридж.

  2. Удерживая ручку (A), откройте блок сканера.

  3. Поместите палец в выемку (B) с правой стороны принтера и потяните вперед рычаг открытия передней крышки (1), чтобы открыть переднюю крышку (2).

  4. Нажмите кнопку (C) и откройте выходной лоток (3).

    Это может привести к ожогам.

    Печка чрезвычайно горячая. Не дотрагивайтесь до нее.

  5. Определите закончившийся картридж по этикетке с указанием цвета.

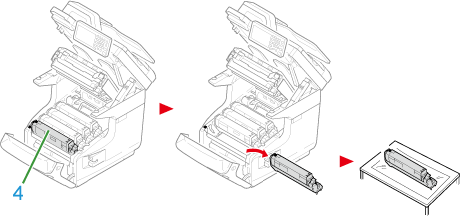

  6. Извлеките фотобарабан (4) из устройства и разместите его на ровной поверхности.

    Это может привести к ожогам.

    Не бросайте использованный фотобарабан или тонер-картридж в огонь. Это может привести к взрыву, а тонер может распространиться по воздуху и вызвать ожоги.

  7. Подготовьте новый фотобарабан и поместите его на ровную поверхность.

  8. Удалите защитные листы.

  9. Закройте крышку тонера.

  10. Подготовьте новый тонер-картридж.

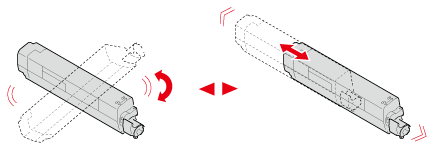

  11. Несколько раз вертикально и горизонтально встряхните картридж.

  12. Удалите с картриджа ленту (5).

  13. Установите новый картридж (6), совмещая выемку с левой стороны (7) с выступом (8) на фотобарабане таким образом, чтобы картридж был выровнен относительно наклейки с указанием цвета на фотобарабане. Затем плотно зафиксируйте правый край.

    Заметка

    Сведения об установке см. "Замена тонер-картриджа".

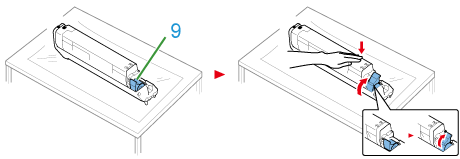

  14. Поворачивайте синий рычажок (9) картриджа назад до тех пор, пока его верхняя часть не совпадет с отметкой , одновременно прижимая картридж.

  15. Проверьте метку с указанием цвета на новом фотобарабане и установите фотобарабан в устройство.

  16. Закройте выходной лоток (3), надавив на него с обеих сторон.

  17. Закройте переднюю крышку (2).

    Примечание

    Передняя крышка не закроется, если открыт выходной лоток.

  18. Удерживая ручку (A), закройте блок сканера.

  19. Фотобарабаны и картриджи подлежат утилизации.

    Заметка

    Поместите фотобарабан в пластиковый пакет или аналогичный контейнер и выполните утилизацию в соответствии с принятыми в вашем регионе правилами и постановлениями.
