Замена фотобарабана

В этом разделе описано, как узнать срок эксплуатации фотобарабана и как его заменить.

Если на экране отображается сообщение "Заканчивается ресурс [ЦВЕТ] фотобарабана", подготовьте барабан для замены. Если печать продолжается, отобразится сообщение "Заканчивается ресурс [ЦВЕТ]" и печать приостановится.

Когда появится сообщение "Установите новый фотобарабан" и печать остановится, замените фотобарабан.

Для бумаги размера A4 (при односторонней печати) срок службы фотобарабана составляет примерно 30 000 страниц. При расчета на стандартные условия печати (три страницы за раз). Печать по одной странице сокращает срок службы фотобарабана примерно в два раза.

Фактическое количество напечатанных страниц может быть в два раза меньше оценочного в зависимости от условий печати.

Примечание

  • Фактическое количество страниц, которое можно напечатать при использовании одного фотобарабана, зависит от того, как используется устройство. Оно может быть меньше, чем в два раза, от оценочного числа в зависимости от условий печати.

  • Качество печати может ухудшиться спустя 1 год после установки фотобарабана. Замените фотобарабан на новый.

  • Открытие и закрытие передней крышки может немного продлить срок службы фотобарабана, однако рекомендуется заменить его сразу после отображения сообщения «Установите новый фотобарабан».

  • Если для параметра [Device Setting (Настройки устройства)] > [Admin Setup (Админ.настр.)] > [Manage Unit (Управление)] > [System Setup (Настройка системы)] > [Near Life Status (Заканч. срок службы)] установлено значение [Disable (Выключить)], сообщение «Истекает срок службы [COLOR] фотобарабана» не отображается.

В разделе описано, как заменить фотобарабан без извлечения тонер-картриджа.

Примечание

  • Если новый фотобарабан устанавливается, когда тонер в картридже еще не закончился, индикатор уровня тонера в картридже будет работать некорректно. После замены также может отображаться сообщение "Заканчивается ресурс [ЦВЕТ] фотобарабана" или "Ресурс [ЦВЕТ] фотобарабана".

  • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

  • Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.

  • Используйте расходные материалы OKI для лучшей производительности устройства.

  • Сервисное обслуживание для устранения проблем, возникших в результате использования расходных материалов, отличных от оригинальных расходных материалов OKI, оплачивается в обязательном порядке, несмотря на гарантию или контракт на обслуживание. (Использование неизвестных расходных материалов не всегда приводит к проблемам, но будьте особенно осторожны при работе с ними.)

Заметка

Можно изменить параметры отображения сообщения "Заканчивается ресурс фотобарабана [COLOR (ЦВЕТ)]". Порядок настройки: [Device Setting (Параметры устройства)] > [Admin Setup (Установки Админ.)] > [User Install (Установки пользов.)] > [Drum Near Life Timing (Срок службы фотобарабана)]. Диапазон доступных значений — 500–5000 (с шагом 500).

  1. Подготовьте новый фотобарабан.

  2. Удерживая ручку (A), откройте блок сканера.

  3. Поместите палец в выемку (B) с правой стороны принтера и потяните вперед рычаг открытия передней крышки (1), чтобы открыть переднюю крышку (2).

  4. Нажмите кнопку (C) и откройте выходной лоток (3).

  5. Определите необходимый фотобарабан по метке с указанием цвета.

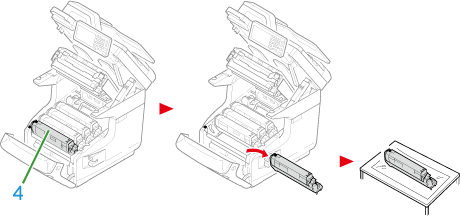

  6. Извлеките фотобарабан (4) из устройства и разместите его на ровной поверхности.

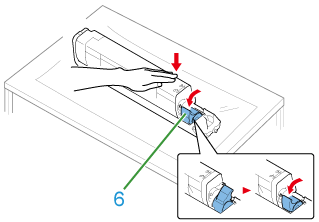

  7. Поворачивайте синий рычажок (6) картриджа к себе до тех пор, пока его верхняя часть не совпадет с отметкой , одновременно прижимая картридж.

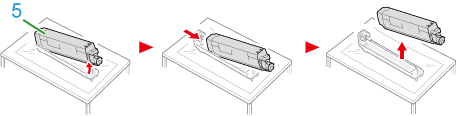

  8. Поднимите картридж (5) справа и извлеките его из фотобарабана.

  9. Подготовьте новый фотобарабан и поместите его на ровную поверхность.

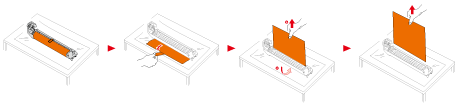

  10. Извлеките упаковку с влагоотделителем и защитные листы.

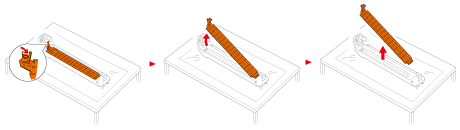

  11. Снимите крышку тонера.

  12. Установите картридж (5), извлеченный в ходе шага 8, совмещая выемку с левой стороны (7) с выступом (8) на фотобарабане таким образом, чтобы картридж был выровнен относительно наклейки с указанием цвета на фотобарабане. Затем плотно зафиксируйте правый край.

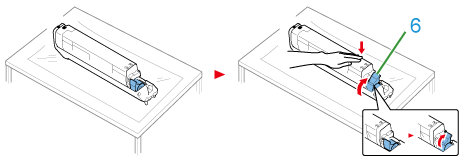

  13. Поворачивайте синий рычажок (6) картриджа назад до тех пор, пока его верхняя часть не совпадет с отметкой , одновременно прижимая картридж.

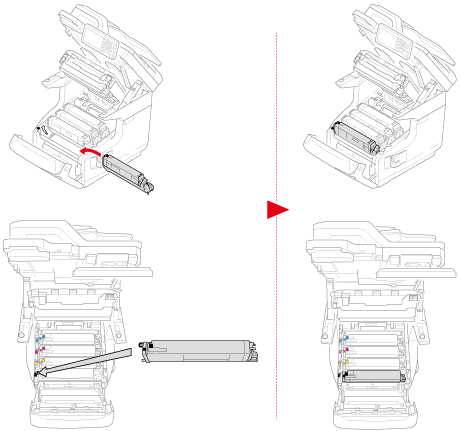

  14. Проверьте метку с указанием цвета на новом фотобарабане и установите фотобарабан в устройство.

  15. Закройте выходной лоток (3), надавив на него с обеих сторон.

  16. Закройте переднюю крышку (2).

    Примечание

    Передняя крышка не закроется, если открыт выходной лоток.

  17. Удерживая ручку (A), закройте блок сканера.

  18. Утилизируйте фотобарабан.

    Заметка

    Поместите фотобарабан в пластиковый пакет или аналогичный контейнер и выполните утилизацию в соответствии с принятыми в вашем регионе правилами и постановлениями.
