Ten rozdział opisuje jak rozpakować i zainstalować urządzenie.
![]() |
Mogą wystąpić obrażenia. |
![]() |
---|---|---|

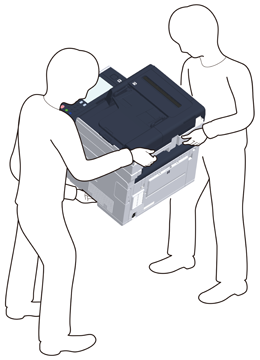

Ze względu na ciężar około 31 kg, urządzenie musi być podnoszone przez 2 osoby. |
Uwaga
-
Zachowaj szczególną ostrożność przy obchodzeniu się z bębnem (zielony cylinder), ponieważ jest nietrwały.
-
Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (około 1 500 luksów i więcej). Nawet w oświetleniu pokojowym nie wystawiaj bębna na 5 minut lub więcej.
-
Opakowanie i materiał amortyzacyjny są potrzebne do transportu drukarki. Nie wyrzucaj go i zachowaj do wykorzystania w przyszłości.
-
Wyjmij urządzenie z pudełka, a następnie zdejmij z urządzenia akcesoria, materiał amortyzujący oraz plastikową torbę.
-
Podnieś urządzenie i umieść w miejscu, w którym ma zostać zamontowane.
Uwaga
Nie otwieraj skanera, aż do kroku 4.
-
Usuń materiały amortyzujące, taśmy ochronne, folię ochronną oraz osuszacze.
-
Przytrzymaj uchwyt (B), aby otworzyć jednostkę skanera.
-
Naciśnij przycisk (A) i otwórz tacę wyjściową (a), aż całkowicie się zatrzyma.
-
Chwyć końcówkę niebieskiej dźwigni pojemnika tonera i obróć ją w przód, do momentu wyrównania z bolcem pojemnika.
Przestaw dźwignie wszystkich 4 pojemników z tonerem.
Uwaga
Jeśli zamkniesz podajnik wyjściowy zanim obrócisz niebieską dźwignię, może dojść do awarii. Pamiętaj o przesunięciu niebieskiej dźwigni, do momentu gdy jej górna część zrówna się z bolcem z tyłu pojemnika z tonerem.
-
Pociągnij dźwignie blokujące zespołu utrwalającego w swoim kierunku, by go odblokować.
-
Chwyć zespół utrwalający za uchwyt i wyjmij go z urządzenia.
Uwaga
Podczas wyjmowania zespołu utrwalającego, uważaj by nie uderzyć nim w głowicę LED.
-
Przyciśnij niebieską dźwignię zespołu utrwalającego, wyjmij pomarańczowy stoper ochronny i folię.
-
Przytrzymaj dźwignię zespołu utrwalającego i wyrównując go z rowkami za pojemnikami z tonerem, umieść zespół utrwalający w maszynie.
Uwaga
Podczas ustawiania zespołu utrwalającego, uważaj by nie uderzyć nim w głowicę LED.
-
Naciśnij dźwignie na zespole utrwalającym w celu zablokowania.
-

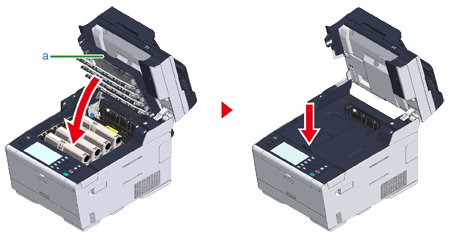

Zamknij powoli tacę wyjściową (a) i wciśnij środkową część tacy wyjściowej, w celu upewnienia się.
Uwaga
Jeśli komunikat o błędzie informujący o tym, że taca wyjściowa jest otwarta, nie zostanie wyświetlony, upewnij się, że taca wyjściowa została zamknięta prawidłowo.
-
Przytrzymaj uchwyt (B), aby zamknąć jednostkę skanera.
