Sostituzione del rullo du alimentazione (vassoio MP)

Preparare i rulli di alimentazione della carta del vassoio MU.

Aprire il vassoio MP (1) in avanti inserendo le dita nelle fessure anteriori.

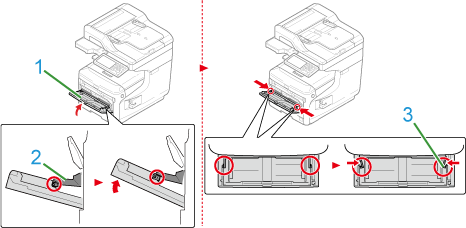

Sollevando leggermente il vassoio MP (1), premere il braccio destro (2) in avanti, quindi sbloccare la linguetta (3).

Allo stesso modo, sollevando leggermente il vassoio MP, premere il braccio sinistro in avanti, quindi sbloccare la linguetta.

Aprire il coperchio della risma di carta fino a quando non tocca il corpo del dispositivo.

Aprire le linguette sul rullo di alimentazione della carta superiore verso l'esterno e far scorrere il rullo di alimentazione della carta verso sinistra per rimuoverlo.

Tenendo premuto il coperchio del rullo di separazione, aprire le linguette sul rullo di alimentazione della carta inferiore verso l'esterno e far scorrere il rullo di alimentazione della carta verso sinistra per rimuoverlo.

Tenere premuto il centro del vassoio MP e aprire il coperchio del rullo di separazione in avanti.

Rimuovere il rullo di separazione.

Tenere premuto il centro del vassoio MP e impostare un nuovo rullo di separazione.

Chiudere il coperchio del rullo di separazione.

Impostare il rullo di alimentazione della carta (senza ingranaggio) all'asse inferiore.

Impostare il rullo di alimentazione della carta (con ingranaggio) all'asse superiore.

Abbassare il coperchio della risma.

Premendo il braccio destro sul vassoio MP, sollevare leggermente il vassoio MP e bloccare la linguetta.

Allo stesso modo, premendo il braccio sinistro sul vassoio MP, sollevare leggermente il vassoio MP e bloccare la linguetta.

Chiudere il cassetto MP.

Se il vassoio MU mom potrà essere chiuso, premere la parte della risma di carta del vassoio MU verso il basso per mettere il coperchio della risma di carta sul posto.
