Sostituzione del rullo di alimentazione (Vassoio 1/Vassoio 2/Vassoio 3/Vassoio 4)

Promemoria

  • Il numero di pagine stampabili con un rullo di alimentazione della carta dipende dall'ambiente e dalla carta.

  • Se persistono degli inceppamenti anche dopo avere pulito il rullo di alimentazione della carta, si consiglia in questo caso di effettuare la sostituzione del rullo di alimentazione della carta.

Il rullo di alimentazione di carta per il vassoio 1 differisce da quelle per il vassoio 2/3/4 nel modello. Riconoscere il vassoio per quale rullo di carta di alimentazione si deve sostituire prima di preparare un nuovo rullo di alimentazione della carta.

La procedura per la sostituzione del rullo di alimentazione della carta per il vassoio 1 è descritta qui come un esempio. La stessa procedura vale per i vassoi 2/3/4.

  1. Accertarsi che tutto sia menzionato sotto nell'installazione del rullo di alimentazione della carta per il vassoio 1.

    1. Rullo di alimentazione della carta (con ingranaggi)

    2. Rullo di alimentazione della carta (senza ingranaggi)

    3. Rullo di separazione

    4. Molla

  2. Estrarre la cassetta di carta (1).

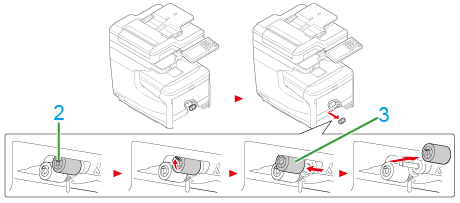

  3. Aprire le schede (2) sul rullo di alimentazione della carta di fronte alla cassetta di carta verso l'esterno e far scorrere il rullo (3) di alimentazione della carta a sinistra per rimuoverlo.

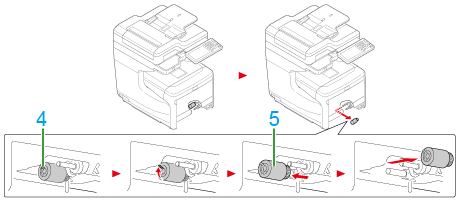

  4. Durante l'apertura delle schede (4) sul rullo di alimentazione della carta sul retro alla cassetta di carta verso l'esterno e far scorrere il rullo (5) di alimentazione della carta a sinistra per rimuoverlo.

  5. Fissare un nuovo rullo di alimentazione della carta (con ingranaggio) all'asse nella parte posteriore.

  6. Fissare un nuovo rullo di alimentazione della carta (senza ingranaggio) all'asse nella parte anteriore.

  7. Rimuovere la carta dalla cassetta della carta.

  8. Quando si premono le due linguette (6) nella parte anteriore della cassetta di carta, aprire il coperchio (7) del rullo separatore.

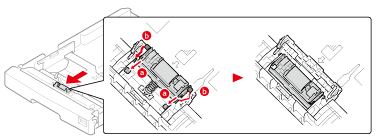

  9. Premere in avanti le parti nascoste nelle proiezioni su entrambi i lati dei cassetti della carta e rimuovere il rullo di separazione e la molla.

    Nota

    Per i vassoi 2/3/4, le molle rimosse saranno utilizzate successivamente. Non smaltirle.

  10. Fissare una nuova molla a un nuovo rullo di separazione. (Per il Vassoio 2/3/4, utilizzare le molle rimosse nel Passo 9.)

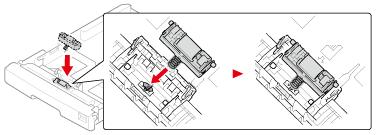

  11. Impostare la molla alla cassetta della carta e premere il rullo di separazione nella cassetta della carta.

  12. Adattare le proiezioni della cassetta della carta nelle rientranze su entrambi i lati del rullo di separazione.

  13. Chiudere il coperchio del rullo di separazione.

  14. Caricare la carta nel cassetto di carta e inserire la cassetta di carta in questa periferica.
