給紙ローラーの交換の目安は、約120,000 枚です。
メモ
-
給紙ローラーの実際の寿命は、環境や用紙によって異なります。
-
給紙ローラーを清掃しても紙づまりが続くときは給紙ローラーの交換をおすすめします。
トレイ1 とトレイ2／3 では、給紙ローラーの形状が異なります。交換するトレイを確認して、新しい給紙ローラーを準備してください。
ここでは、トレイ1 の給紙ローラーを交換する手順を例にしています。トレイ2／3 の場合も同様の手順で行います。
-
トレイ1 用の給紙ローラセットに、以下の部品がそろっていることを確認します。
-
給紙ローラー（ギア付）
-
給紙ローラー（ギアなし）
-
分離ローラー
-
バネ
-
-
用紙カセット（a）を引き抜きます。
-
手前の給紙ローラー（ギアなし）の爪（b）を外側に広げながら、手前の給紙ローラー（ギアなし）（c）を左にスライドさせて、取り外します。
-
奥の給紙ローラー（ギア付）の爪（d）を内側に押してロックを外し、奥の給紙ローラー（ギア付）（e）を左にスライドさせて、取り外します。
-
新しい給紙ローラー（ギア付）（e）を奥の軸に取り付けます。
-
新しい給紙ローラー（ギアなし）（c）を手前の軸に取り付けます。
-
用紙カセットから用紙を取り出します。
-

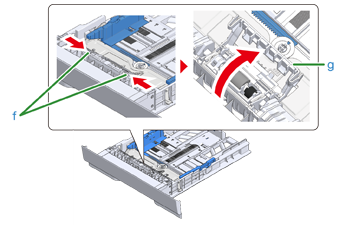

用紙カセットの手前側の2 つの爪（f）を内側に押しながら、分離ローラーのカバー（g）を開きます。
-

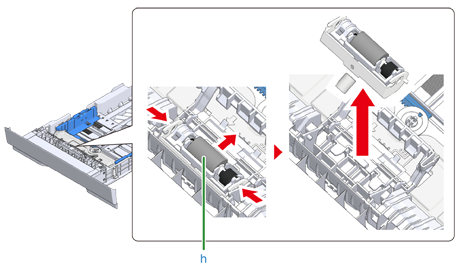

分離ローラー（h）がはまっている用紙カセットの左右の突起を内側に押し、分離ローラーとバネを取り外します。
注
トレイ2／3 の場合は、取り外したバネを使用しますので捨てないでください。
-
新しい分離ローラー（h）に新しいバネを取り付けます。（トレイ2／3の場合は、手順９で取り外したバネをご使用ください。）
-
バネを用紙カセットにセットし、分離ローラー（h）を用紙カセットに押し込みます。
-

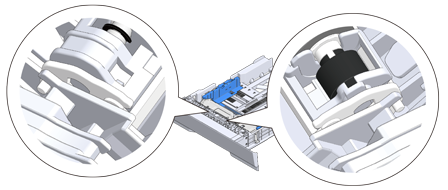

分離ローラーの両側のくぼみを用紙カセットの突起にはめ込みます。
-
分離ローラーのカバー（g）を閉じます。
-
用紙カセットに用紙をセットし、用紙カセットを本機に戻します。
