イメージドラムとトナーカートリッジを同時に新しいものに交換する場合について説明します。
注
-
イメージドラム（緑の筒の部分）は、非常に傷つきやすいため、取り扱いには十分注意してください。
-
イメージドラムは、直射日光や強い光（約1500ルクス以上）に当てないでください。室内の照明の下でも5分以上は放置しないでください。
-
新しいイメージドラムとトナーカートリッジを準備します。
-
ボタン（A）を押して、本体排紙トレイ（a）を完全に開きます。
やけどのおそれがあります。
定着器ユニットは高温になっていますので、触らないでください。
-
交換するトナーカートリッジをラベルの色で確認します。
-
イメージドラム（b）を本機から取り出し、新聞紙等を敷いた平らな場所に置きます。
注
消耗品を取り外すときは、LEDヘッドに当たらないように注意してください。
やけどのおそれがあります。
使用済みイメージドラムとトナーカートリッジは絶対に火の中に入れないでください。中に入っているトナーが飛び散り爆発し、やけどのおそれがあります。
-
新しいイメージドラムを開封し、新聞紙等を敷いた平らな場所に置きます。
-
乾燥剤を外します。
-
トナーカバーを外します。
-
新しいトナーカートリッジを包装袋から取り出します。
-
カートリッジを縦横に数回振ります。
-
トナーカートリッジからテープ（c）をはがします。
-
新しいトナーカートリッジ（d）の左端のくぼみ（e）を、イメージドラムの突起（f）に合わせて差し込み、トナーカートリッジとイメージドラムのカラーラベルをそろえます。次に右側を静かにおろします。
メモ
交換方法については、「トナーカートリッジを交換する」をご覧ください。
-
トナーカートリッジを押さえながら、青色のレバー（g）の先端をつまみ、先端とカートリッジの突起が合うまで奥側に回します。
注
トナーカートリッジをイメージドラムにセットする際に、青色のレバーを回さずに本体排紙トレイを閉めると故障の原因になります。必ず、青色のレバーの先端がトナーカートリッジの奥側の突起に合うまで回してください。
-
新しいイメージドラムのラベルの色を確認し、本機の中にセットします。
注
消耗品をセットするときは、LEDヘッドに当たらないように注意してください。
-

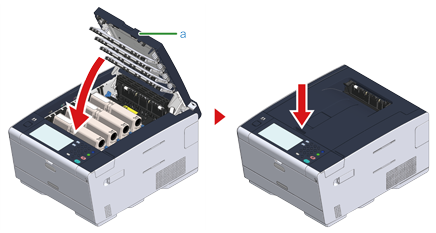

本体排紙トレイ（a）をゆっくり閉じ、中央部を押してロックしたことを確認します。
-
使用済みのイメージドラムとトナーカートリッジの回収にご協力ください。詳しくは、別冊「COREFIDO 3ガイド」をご覧ください。
メモ
やむを得ず処分される場合は、ポリ袋などに入れて、必ず地域の条例や自治体の指示に従って廃棄してください。
