Si le code erreur est "382", "383", "385", "389"

Si le message "Bourrage papier. Ouvrez le scanneur et vérifiez le bac de sortie." s'affiche, un bourrage papier est survenu près du tambour image.

Retirez le papier coincé en suivant la procédure suivante.

  1. Retirez un document de l'ADF eu de la vitre pour documents.

  2. Tenez la poignée (A) pour ouvrir le scanneur.

  3. Introduisez le doigt dans la rainure (B) situé du côté droit de la machine et tirez le levier d'ouverture du capot avant (1) pour ouvrir le capot avant (2) vers l'avant.

  4. Appuyez sur le bouton d'ouverture du bac de sortie (C) et ouvrez le bac de sortie (3).

    Risque de brûlure.

    L'unité de fusion est extrêmement chaude. Ne la touchez pas.

  5. Retirez les quatre tambours et posez-les sur une surface plane.

  6. Recouvrez les tambours retirés à l'aide de papier afin de ne pas les exposer à la lumière.

  7. Retirez le papier coincé qui reste à l'intérieur de l'unité.

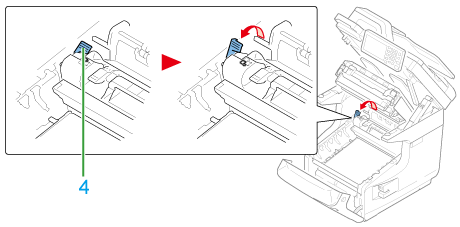

  8. Soulevez le levier de verrouillage gauche (4) de l'unité de fusion vers l'avant.

  9. Tenez la poignée de l'unité de fusion (5) et sortez-la de la machine en la soulevant.

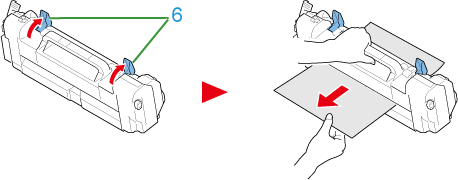

  10. Soulevez les leviers (6) de dégagement de l'unité de fusion et retirez doucement vers l'avant le papier coincé.

  11. Si le papier reste coincé dans la machine, tenez les deux côtés du papier pour le retirer doucement.

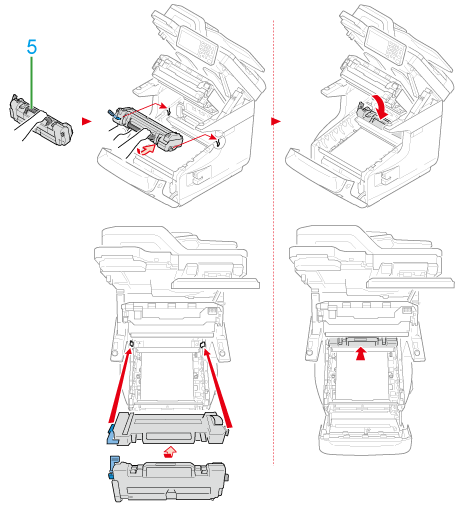

  12. Tenez la poignée de l'unité de fusion (5) et insérez l'unité de fusion dans la machine.

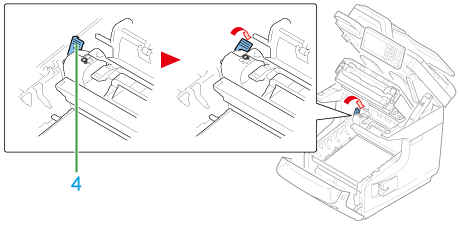

  13. Poussez le levier de verrouillage gauche (4) de l'unité de fusion vers l'arrière.

  14. Remettez soigneusement les quatre tambours dans la machine.

  15. Fermez le bac de sortie (3) en poussant fermement les deux côtés du couvercle.

    Mémo

    Lorsque vous fermez le bac de sortie, faites attention au couvercle avant. Le couvercle avant peut s'ouvrir et le bac de sortie peut apparaître.

  16. Fermez le capot avant (2).

    Le capot avant ne peut pas être fermé à fond si le bac de sortie n'est pas fermé.

  17. Tenez la poignée (A) pour fermer le scanneur.
