Remplacement du rouleau d'alimentation (Bac 1/Bac 2/Bac 3/Bac 4)

Mémo

  • Le nombre de pages que vous pouvez imprimer avec un rouleau d'alimentation papier dépend de l'environnement et du papier.

  • Si les bourrages papier persistent même après le nettoyage du rouleau d'alimentation papier, il est recommandé de remplacer ce dernier.

Le rouleau d'alimentation papier pour le bac 1 est différent de ceux des bacs 2/3/4. Identifiez le bac sur lequel le rouleau d'alimentation papier doit être remplacé avant de préparer un nouveau rouleau d'alimentation papier.

La procédure de remplacement du rouleau d'alimentation papier pour le bac 1 est décrite ici à titre d'exemple. La même procédure s'applique aux bacs 2/3/4.

  1. Assurez-vous que tout ce qui est mentionné ci-dessous figure dans la configuration du rouleau d'alimentation papier pour le bac 1.

    1. Rouleau d'alimentation papier (avec engrenage)

    2. Rouleau d'alimentation papier (sans engrenage)

    3. Rouleau de séparation

    4. Ressort

  2. Tirez la cassette à papier (1).

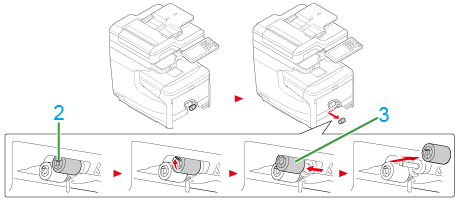

  3. En ouvrant les onglets (2) sur le rouleau d'alimentation papier à l'avant de la cassette papier vers l'extérieur et glissez le rouleau d'alimentation papier (3) vers la gauche pour le retirer.

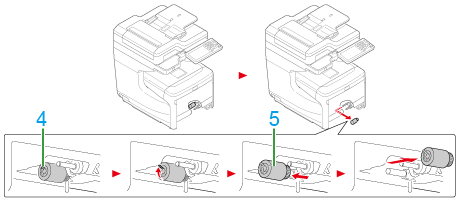

  4. En ouvrant les onglets (4) sur le rouleau d'alimentation papier à l'arrière de la cassette papier vers l'extérieur et glissez le rouleau d'alimentation (5) vers la gauche pour le retirer.

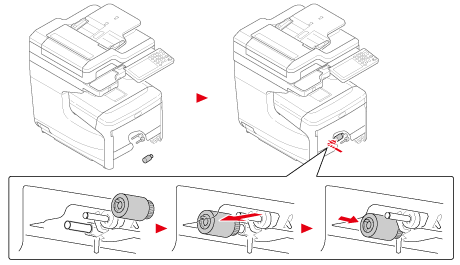

  5. Fixez un rouleau d'alimentation papier (avec engrenage) sur l'axe à l'arrière.

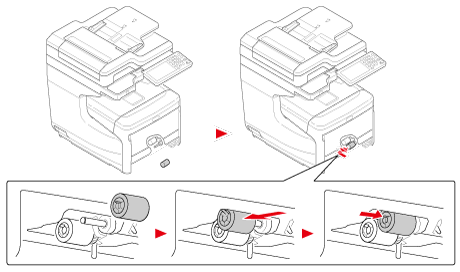

  6. Fixez un rouleau d'alimentation papier (sans engrenage) sur l'axe à l'avant.

  7. Retirez le papier de la cassette papier.

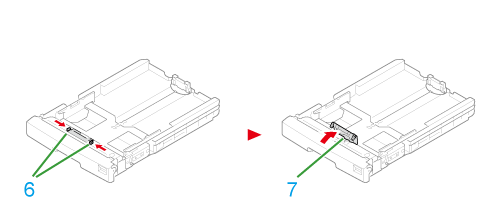

  8. En appuyant sur les deux onglets (6) à l'avant de la cassette papier, ouvrez le couvercle (7) du rouleau de séparation.

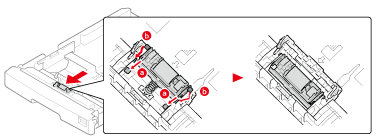

  9. Appuyez sur les pièces encastrées dans les projections des deux côtés des cassettes papier à l'intérieur et retirez le rouleau de séparation et le ressort.

    Remarque

    Pour les bacs 2/3/4, les ressorts retirés sont utilisés plus tard. Ne les jetez pas.

  10. Fixez un ressort neuf sur le rouleau de séparation neuf. (Pour le bac 2/3/4, utilisez les ressorts retirés à l'étape 9.)

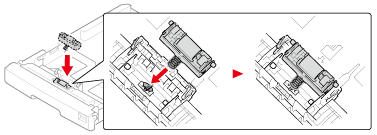

  11. Fixez le ressort sur la cassette papier et poussez le rouleau de séparation dans la cassette papier.

  12. Ajustez les projections de la cassette papier dans les fossettes sur les deux côtés du rouleau de séparation.

  13. Fermez le couvercle du rouleau de séparation.

  14. Chargez le papier dans la cassette papier et insérez la cassette papier dans cette machine.
