Εγκατάσταση της αποκλειστικής βάσης με τροχούς

Ενδέχεται να προκληθεί τραυματισμός.

Αυτή η συσκευή ενδέχεται να αναποδογυρίσει. Βεβαιωθείτε ότι έχετε συνδέσει τα παρεχόμενα εξαρτήματα σύνδεσης.

Για να εγκαταστήσετε δύο ή περισσότερους δίσκους επέκτασης, φροντίστε να συνδέσετε τα αντιολισθητικά πόδια.

Αυτή είναι μια βάση με τροχούς για τη μετακίνηση αυτής της συσκευής.

Περιλαμβάνει επίσης αντιολισθητικά πόδια για την αποφυγή πτώσης. Προτείνεται να τη χρησιμοποιείτε όταν έχει εγκατασταθεί ο δίσκος επέκτασης.

Για την εγκατάσταση της βάσης με τροχούς απαιτούνται ένα σταυροκατσάβιδο Phillips και ένα ίσιο κατσαβίδι.

  • Για να εγκαταστήσετε δύο ή περισσότερους δίσκους επέκτασης, βεβαιωθείτε ότι έχετε εγκαταστήσει την αποκλειστική βάση με τροχούς, τα αντιολισθητικά πόδια και τα παρεχόμενα εξαρτήματα στερέωσης για την αποφυγή του κινδύνου ανατροπής.

  • Το κουτί συσκευασίας και τα υλικά προστασίας στο εσωτερικό είναι απαραίτητα για τη μεταφορά της αποκλειστικής βάσης με τροχούς. Διατηρήστε τε τα και μην τα απορρίπτετε.


  1. Πατήστε τον διακόπτη ισχύος για να απενεργοποιήσετε την κύρια μονάδα και αποσυνδέστε το καλώδιο τροφοδοσίας και τυχόν άλλα καλώδια.

    • Εάν την τοποθετήσετε με κάποιο καλώδιο συνδεδεμένο, μπορεί να υποστείτε τραυματισμό εάν πιαστούν τα πόδια σας στο καλώδιο.

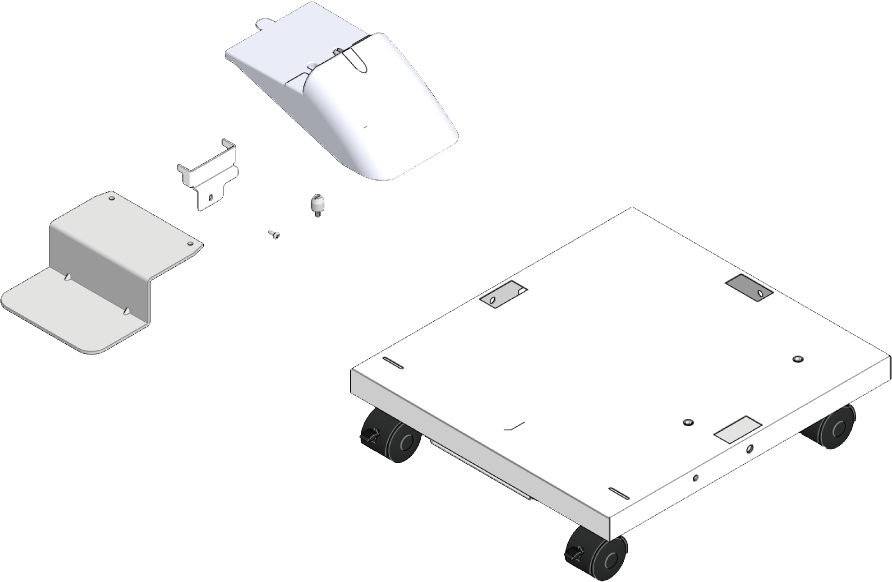

  2. Ελέγξτε ότι έχετε όλα τα εξαρτήματα της αποκλειστικής βάσης με τροχούς.

    1. Κεντρική μονάδα
    2. Αντιολισθητικό πόδι a (x 1)
    3. Αντιολισθητικό πόδι b (x 3)

    4. Πίρος τοποθέτησης (x 2)

    5. Μεταλλικά εξαρτήματα τοποθέτησης της βάσης με τροχούς (x 2)
    6. Βίδες (x 2)

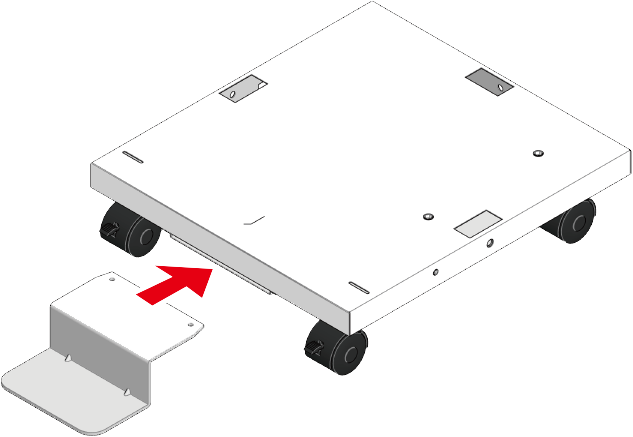

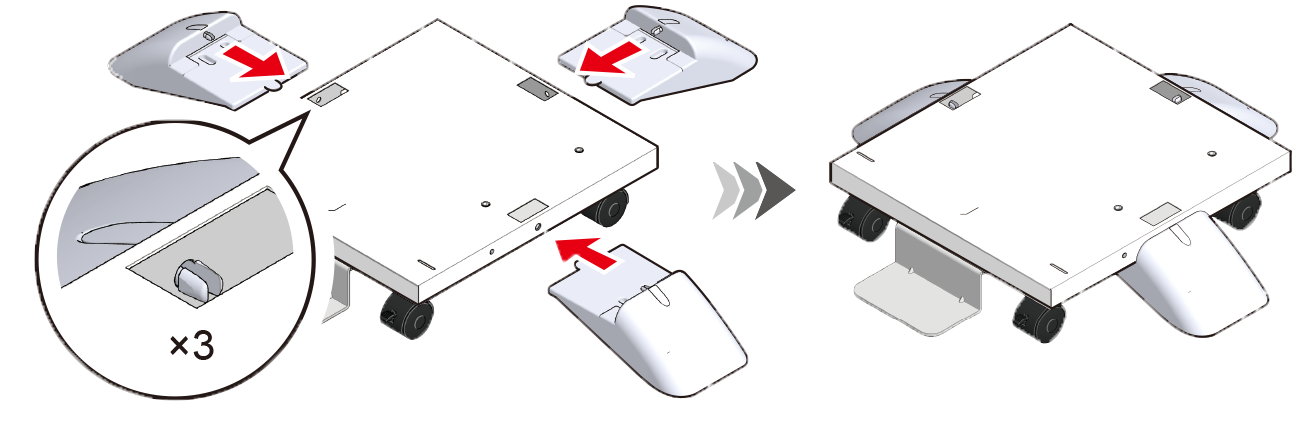

  3. Συνδέστε το αντιολισθητικό πόδι a στο μπροστινό μέρος της αποκλειστικής βάσης με τροχούς.

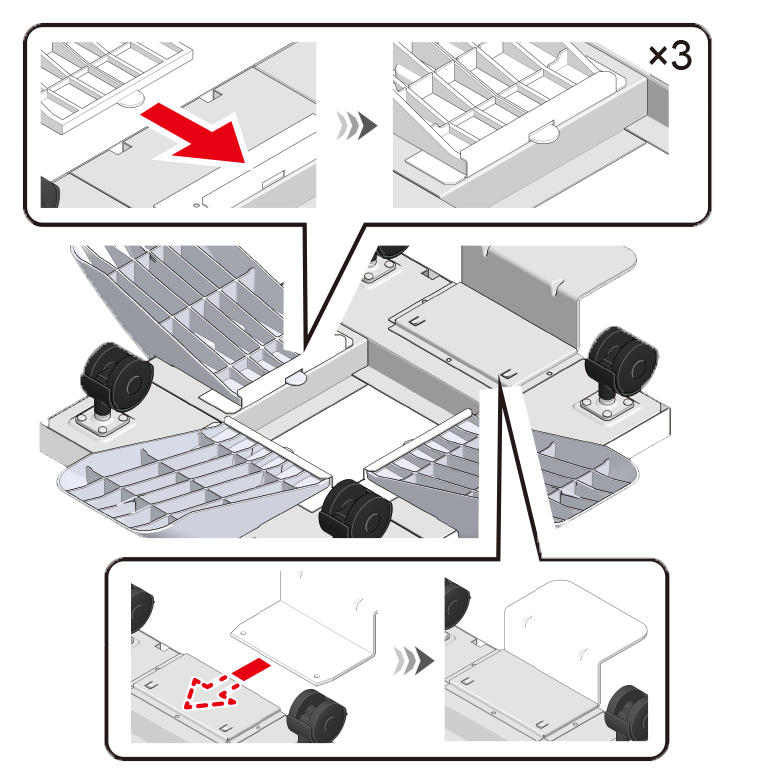

  4. Συνδέστε το αντιολισθητικό πόδι b (x 3) στις δύο πλευρές και στο πίσω μέρος της αποκλειστικής βάσης με τροχούς.
  5. Ελέγξτε ότι το αντιολισθητικό πόδι a και το αντιολισθητικό πόδι b (x 3) έχουν εισαχθεί στη θέση τους αναποδογυρίζοντας την αποκλειστική βάση με τροχούς.

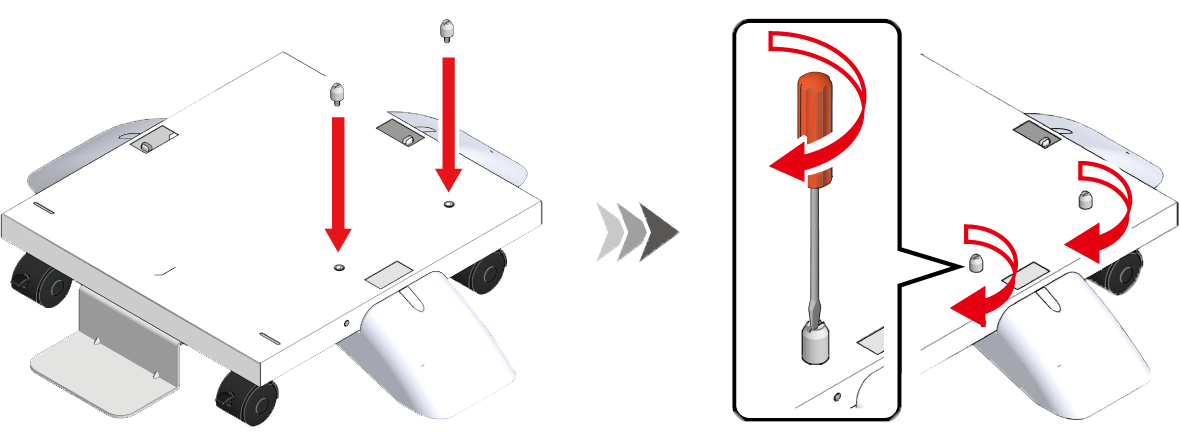

  6. Γυρίστε τη αποκλειστική βάση με τροχούς πίσω και συνδέστε τον πίρο τοποθέτησης (x 2). Περιστρέψτε για να στερεώσετε τον πίρο τοποθέτησης (x 2) με ένα ίσιο κατσαβίδι.

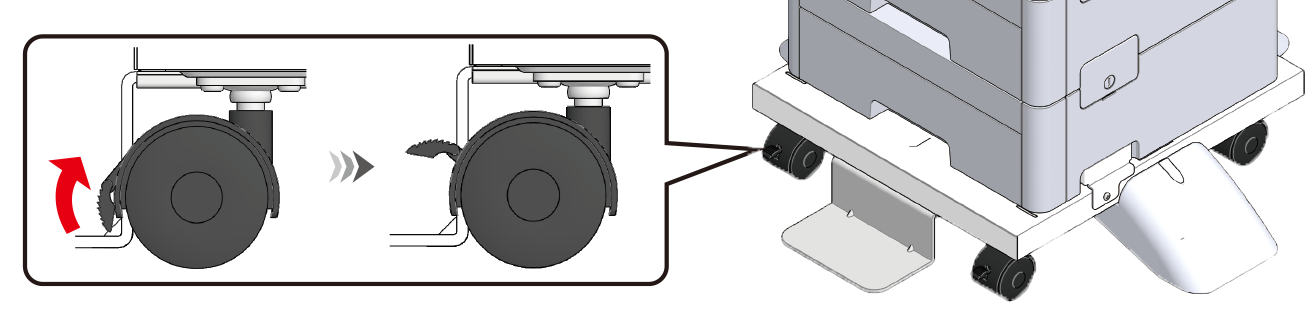

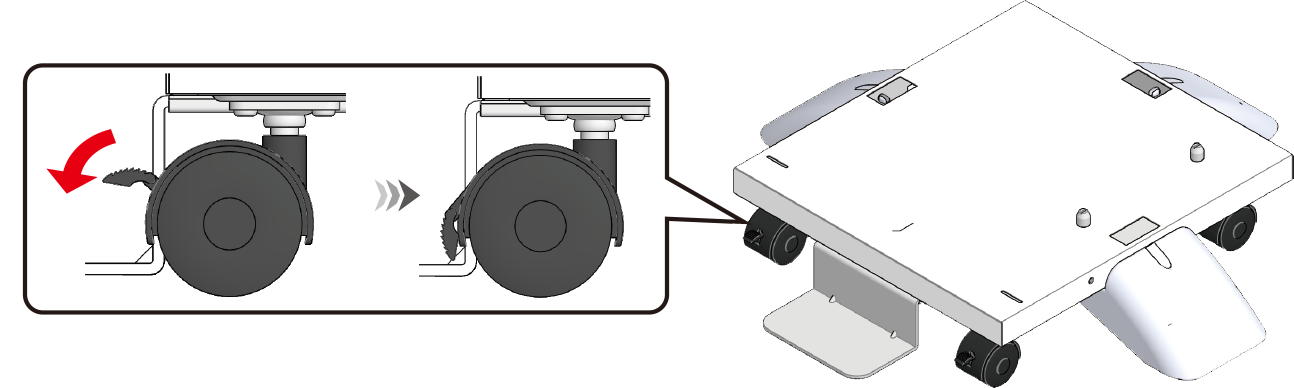

  7. Κλειδώστε τον τροχό (x 2) για την αποφυγή της μετακίνησης της αποκλειστικής βάσης με τροχούς κατά τη διάρκεια της εγκατάστασης της κύριας μονάδας και του δίσκου επέκτασης.

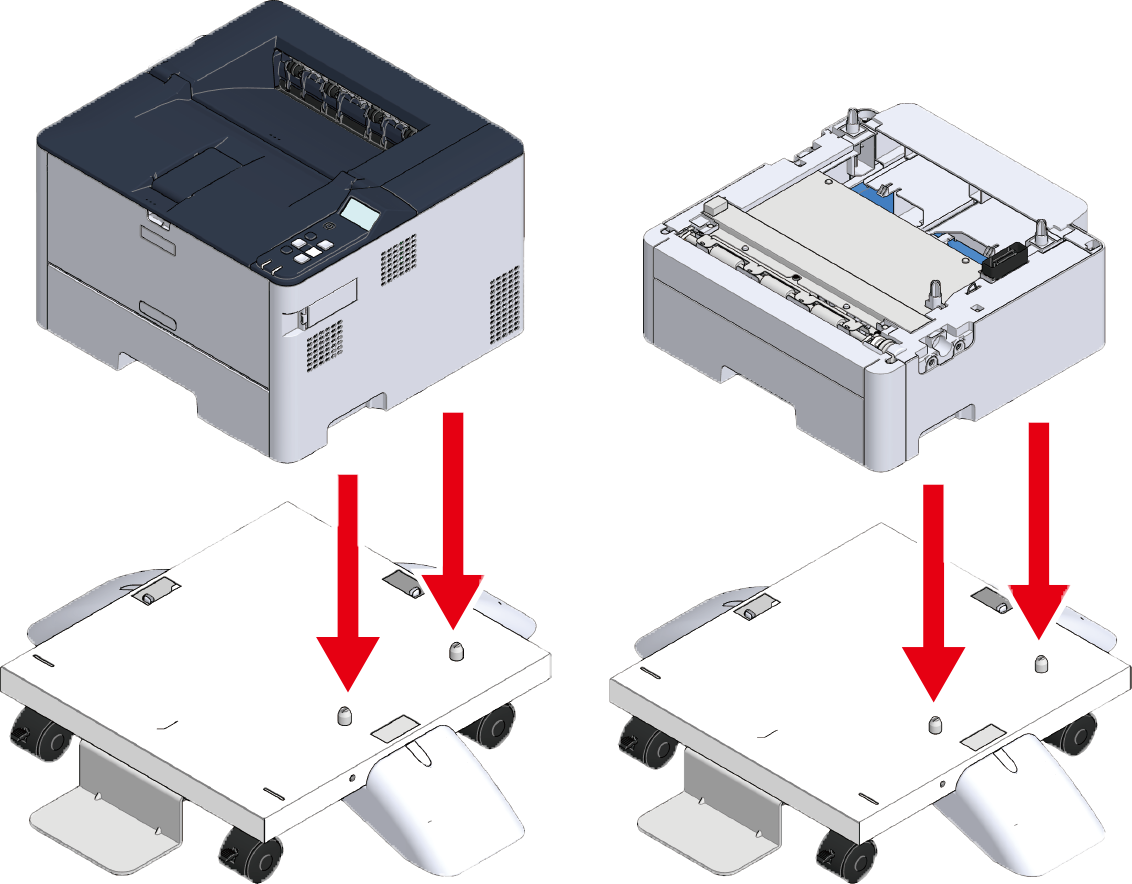

  8. Ευθυγραμμίστε το μπροστινό μέρος της κύριας μονάδας η του δίσκου επέκτασης με τις μακριές οπές και στα δύο άκρα στη μπροστινή πλευρά της αποκλειστικής βάσης με τροχούς και στοιβάξτε τα απαλά ώστε οι πίροι τοποθέτησης της αποκλειστικής βάσης με τροχούς να ταιριάζουν με τις οπές στο κάτω μέρος.

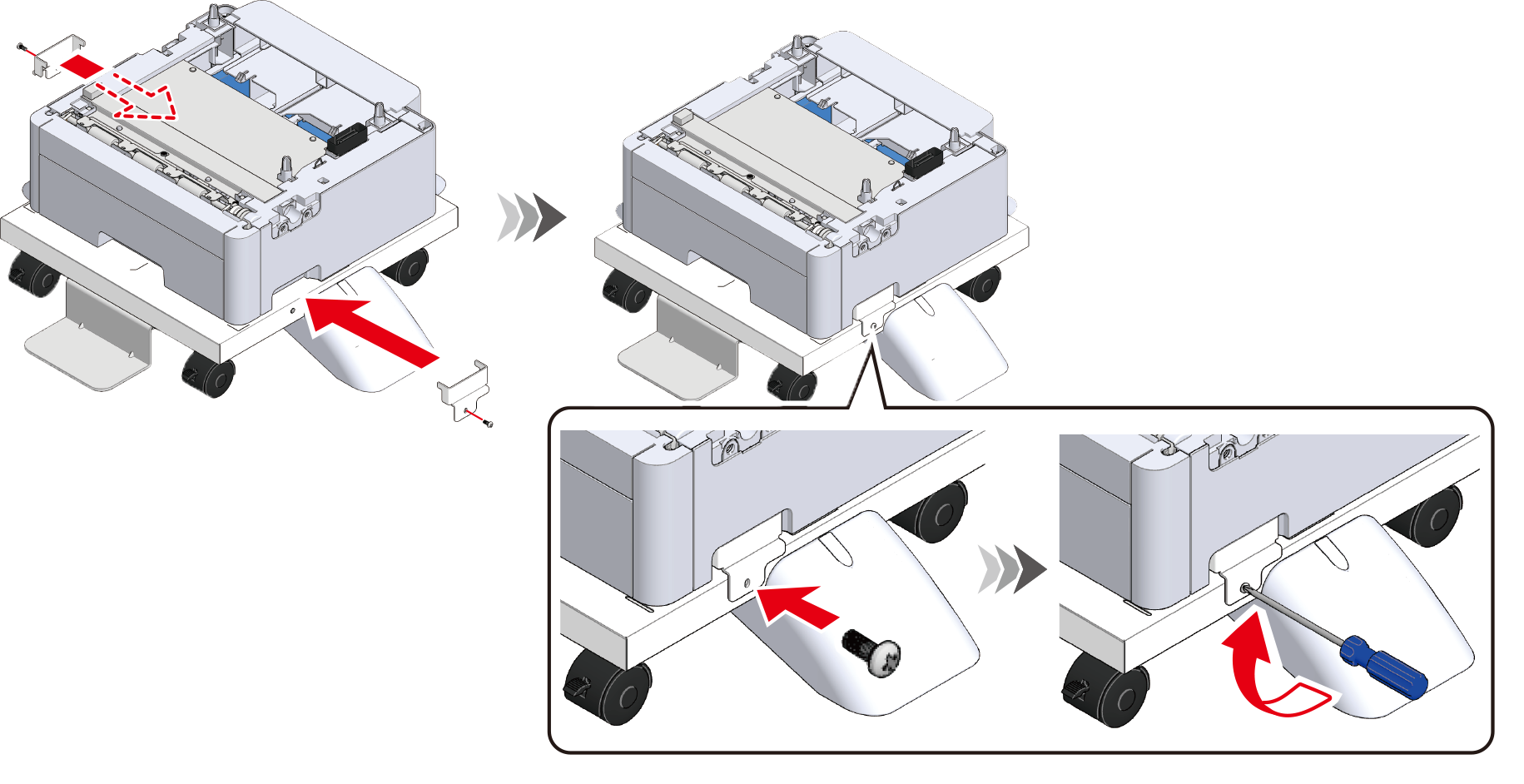

  9. Στερεώστε την κύρια μονάδα ή τον δίσκο επέκτασης και την αποκλειστική βάση με τροχούς με τα μεταλλικά εξαρτήματα τοποθέτησης (x 2) και τις βίδες (x 2) χρησιμοποιώντας ένα κατσαβίδι κεφαλής Phillips.
    Η εικόνα δείχνει ένα παράδειγμα στερέωσης του δίσκου επέκτασης και της αποκλειστικής βάσης με τροχούς.

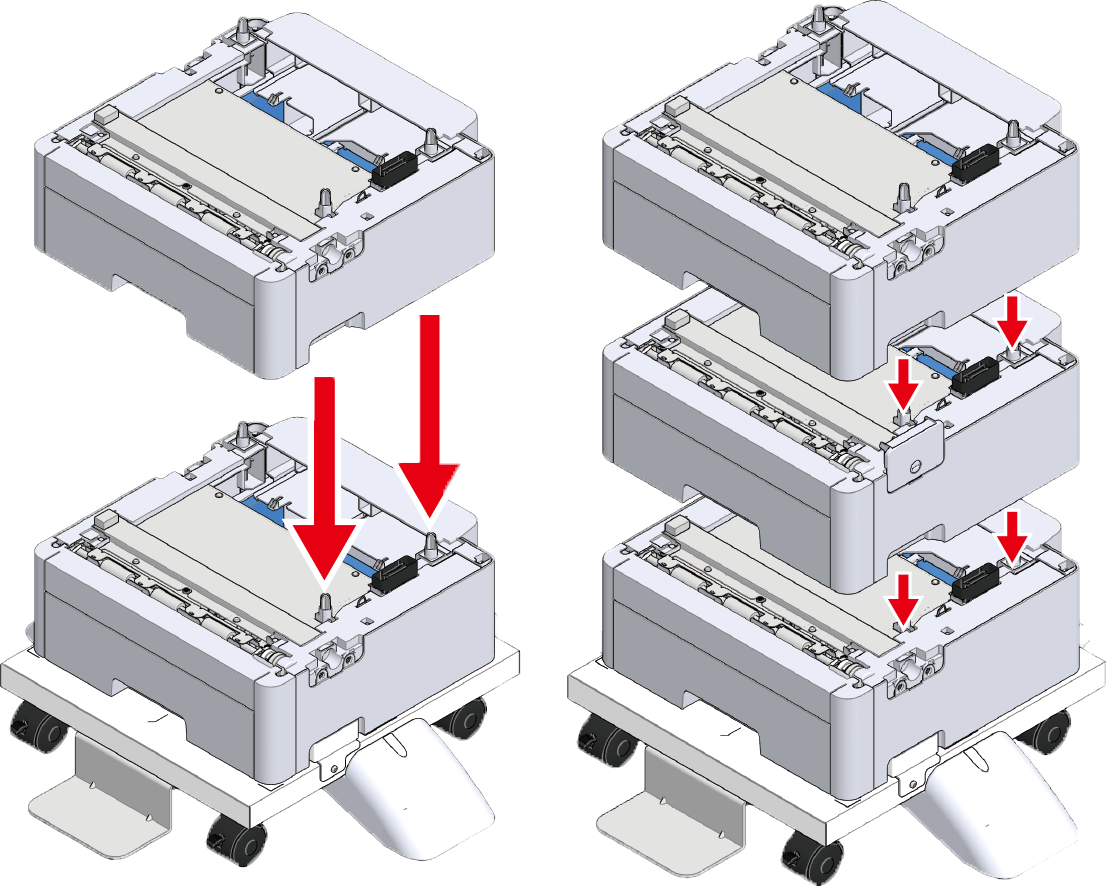

  10. Για να προσθέσετε μια μονάδα δίσκου επέκτασης, ευθυγραμμίστε τη δεξιά και την μπροστινή πλευρά της μονάδας δίσκου επέκτασης που είναι συνδεδεμένη στην αποκλειστική βάση με τροχούς και τη δεξιά και μπροστινή πλευρά της μονάδας δίσκου επέκτασης που θα τοποθετηθεί και στοιβάξτε τα απαλά ώστε οι οπές στο κάτω μέρος και οι προεξοχές να είναι ευθυγραμμισμένες.

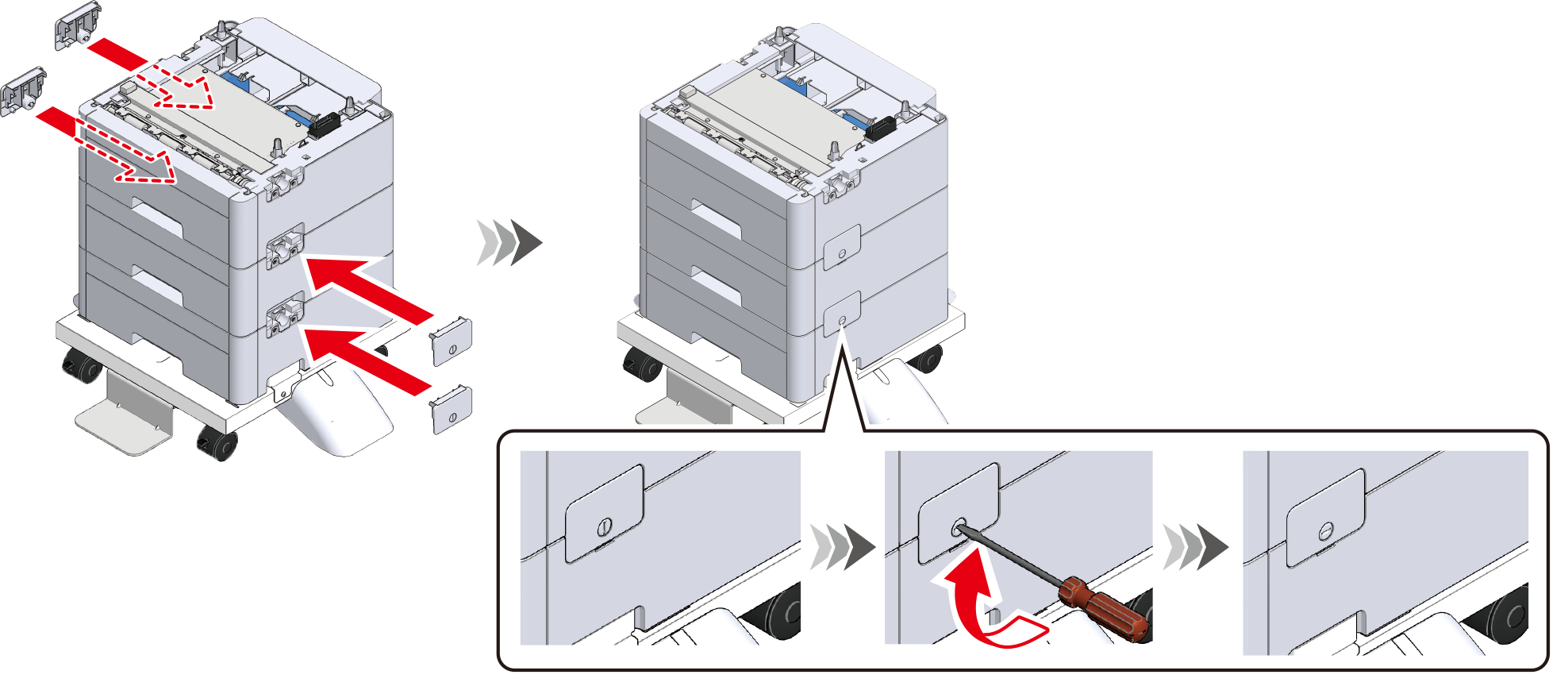

  11. Χρησιμοποιήστε ένα ίσιο κατσαβίδι για να συνδέσετε την αριστερή και δεξιά πλευρά των στοιβαγμένων μονάδων δίσκου επέκτασης με τα παρεχόμενα εξαρτήματα σύνδεσης.

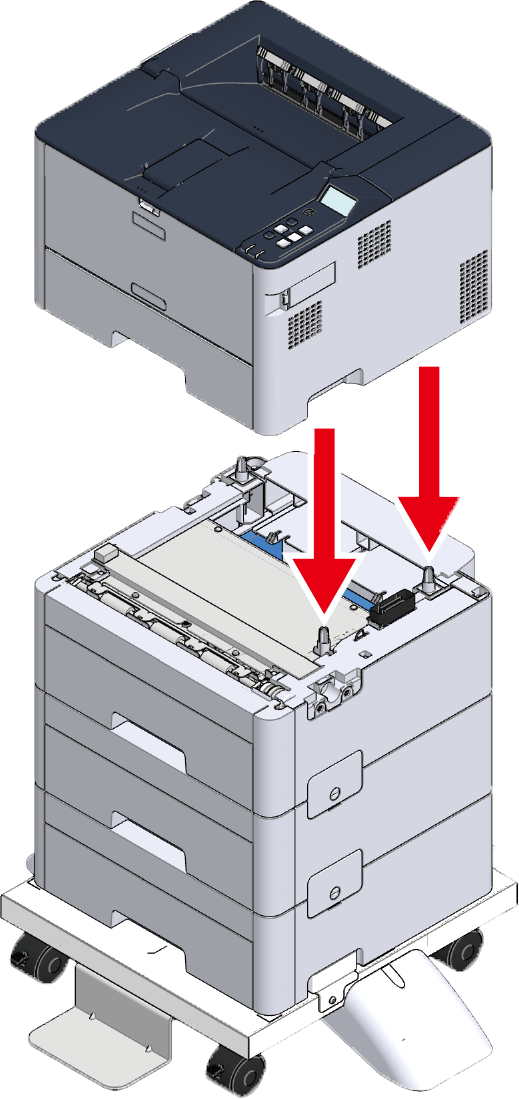

  12. Για να προσθέσετε μια μονάδα δίσκου επέκτασης, ευθυγραμμίστε τη δεξιά και την μπροστινή πλευρά της κύριας μονάδας και της μονάδας δίσκου επέκτασης και στοιβάξτε τις απαλά ώστε οι οπές στο κάτω μέρος της κύριας μονάδας και οι προεξοχές της μονάδας δίσκου επέκτασης να είναι ευθυγραμμισμένες.

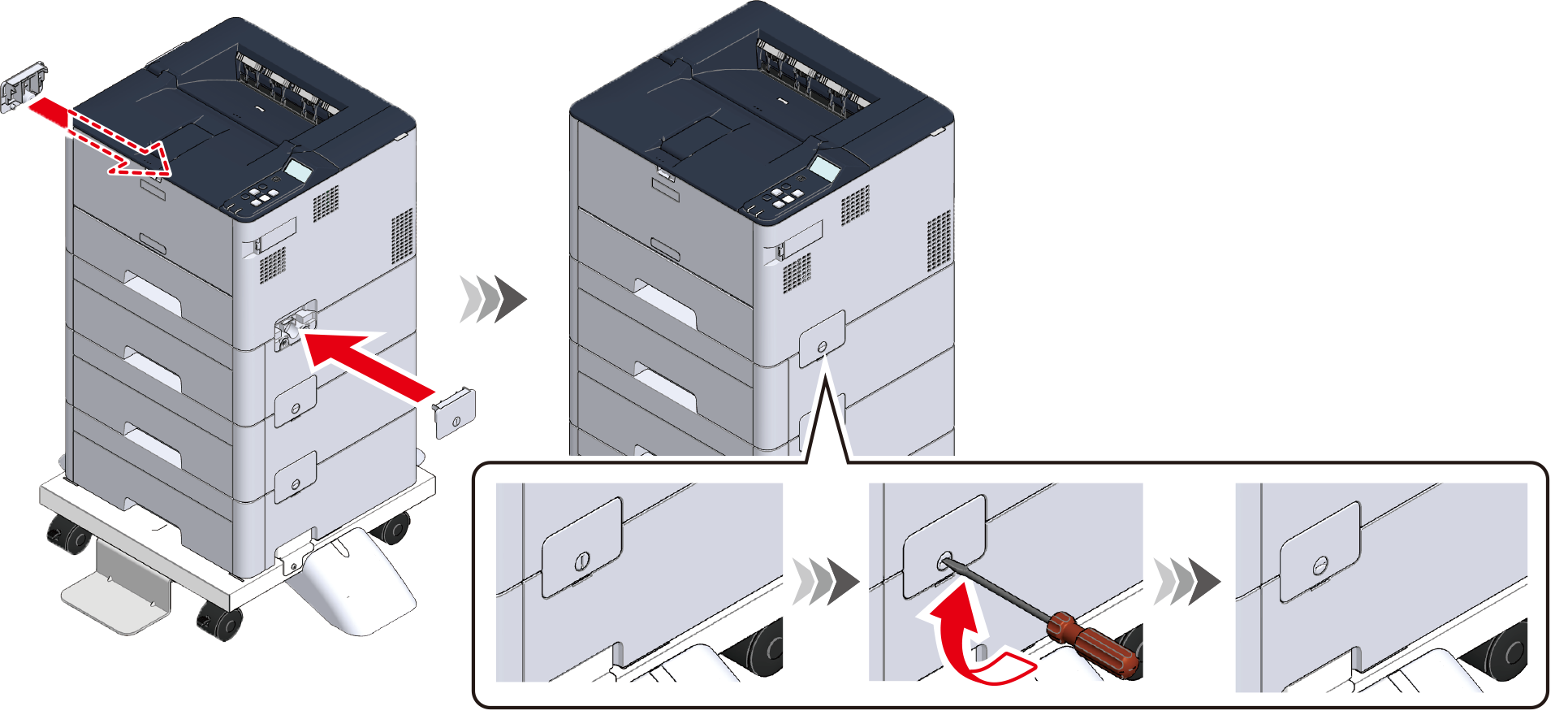

  13. Όταν ο δίσκος επέκτασης έχει εγκατασταθεί, στερεώστε την κύρια μονάδα και τον δίσκο επέκτασης και στις δύο πλευρές με τα εξαρτήματα σύνδεσης που παρέχονται με τον δίσκο επέκτασης χρησιμοποιώντας ένα ίσιο κατσαβίδι.

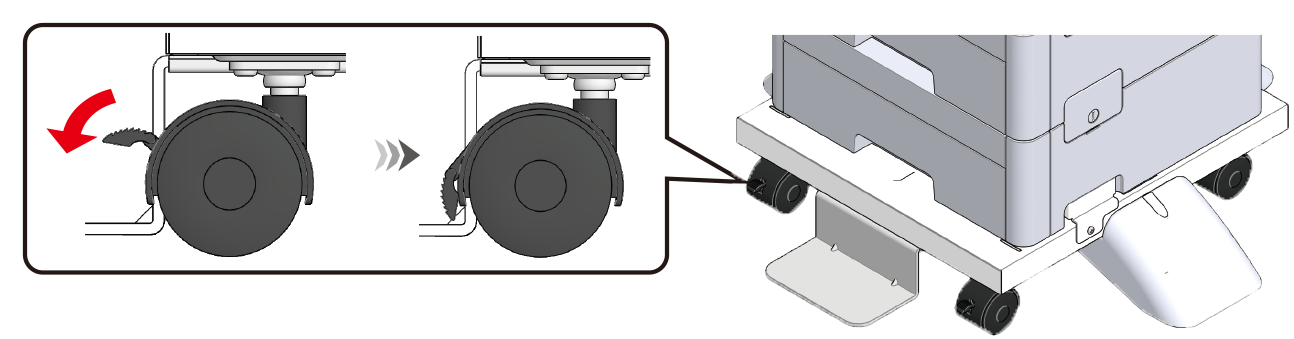

  14. Πριν τη μετακίνηση αυτής της συσκευής, απασφαλίστε τους τροχούς (x 2).

    • Πιέστε τους τροχούς μετακινώντας αυτή τη συσκευή. Αν πιέσετε την κύρια μονάδα, μπορεί να πέσει.

  15. Μετά τη μετακίνηση της συσκευής στη θέση προορισμού, ασφαλίστε τους τροχούς (x 2) για την αποφυγή τυχαίας κίνησης.

    • Κατά τη μετακίνηση της συσκευής ή την αντικατάσταση αναλώσιμων ή εξαρτημάτων συντήρησης ή τη φόρτωση χαρτιού στον δίσκο, ελέγξτε τα ακόλουθα σημεία για την αποφυγή ανατροπής του εκτυπωτή.

      • Πιέστε τους τροχούς μετακινώντας αυτή τη συσκευή. Αν πιέσετε την κύρια μονάδα, μπορεί να πέσει.

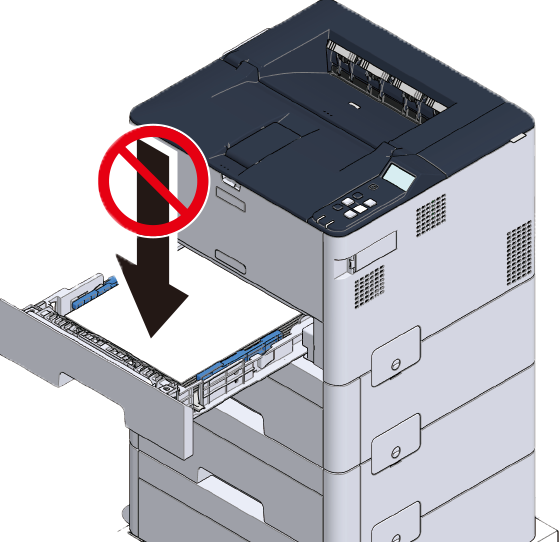

      • Μην ασκείτε πίεση στην κασέτα από πάνω όταν η κασέτα είναι τραβηγμένη έξω.

      • Μην ασκείτε πίεση στη συσκευή από πίσω όταν η κασέτα είναι τραβηγμένη έξω.
  16. Συνδέστε το καλώδιο τροφοδοσίας ή τυχόν βγαλμένα καλώδια ξανά σε αυτή τη συσκευή.

  17. Πατήστε τον διακόπτη ισχύος για να ενεργοποιήσετε αυτή τη συσκευή.

  18. Εάν δεν έχετε εγκαταστήσει μονάδα δίσκου επέκτασης, έχετε πλέον τελειώσει.
    Εάν έχει εγκατασταθεί μονάδα δίσκου επέκτασης, πατήστε το κουμπί κύλισης ▼ στον πίνακα χειριστή για να επιλέξετε [Menus (Μενού)] και έπειτα πατήστε το «OK».

  19. Ελέγξτε πως έχει επιλεχθεί το [Information (Πληροφορίες)] και πατήστε το «OK».

  20. Ελέγξτε πως έχει επιλεχθεί το [Tray Count (Μετρητής Δίσκου)] και πατήστε το «OK».
  21. Ελέγξτε πως η μονάδα δίσκου επέκτασης που εγκαταστήσατε εμφανίζεται στην οθόνη.
  22. Μετά τον έλεγχο της οθόνης, πατήστε το κουμπί «CANCEL» για να επιστρέψετε στην οθόνη αναμονής.

  23. Αφού έχετε συνδέσει τον υπολογιστή σας και αυτή τη συσκευή και έχετε εγκαταστήσει το λογισμικό, ρυθμίστε τη μονάδα δίσκου επέκτασης στο πρόγραμμα οδήγησης εκτυπωτή.

    Ρύθμιση του προγράμματος οδήγησης εκτυπωτή
