Αντικατάσταση του κυλίνδρου τροφοδοσίας χαρτιού (Δίσκος 1)

Για τον κύκλο αντικατάστασης, ανατρέξτε στο «Κύλινδρος τροφοδοσίας χαρτιού».

Αυτή η ενότητα παίρνει ως παράδειγμα τη διαδικασία αντικατάστασης του κυλίνδρου τροφοδοσίας χαρτιού του δίσκου 1. Μπορείτε να αντικαταστήσετε τον κύλινδρο τροφοδοσίας χαρτιού του δίσκου 2/3/4 ακολουθώντας την ίδια διαδικασία.

  • Αντικαταστήστε τον κύλινδρο τροφοδοσίας χαρτιού με καθαρά χέρια. Εάν στο μέρος από καουτσούκ μπουν έλαια χεριών ή κρέμα χεριών, η λειτουργία του κυλίνδρου τροφοδοσίας χαρτιού μπορεί να μειωθεί.


  1. Προετοιμάστε ένα νέο συγκρότημα κυλίνδρου τροφοδοσίας (για δίσκο 1) και ελέγξτε πως έχετε όλα τα εξαρτήματα.

    Κύλινδρος τροφοδοσίας χαρτιού (χωρίς γρανάζια)

    		Κύλινδρος τροφοδοσίας χαρτιού (με γρανάζια)

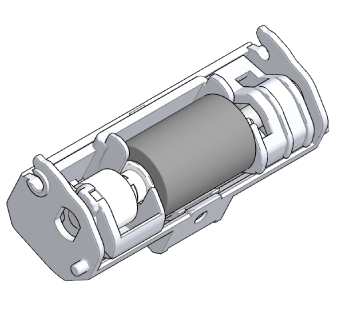

    		Κύλινδρος διαχωρισμού
    		Ελατήριο

  2. Πατήστε τον διακόπτη ισχύος για να απενεργοποιήσετε αυτή τη συσκευή.

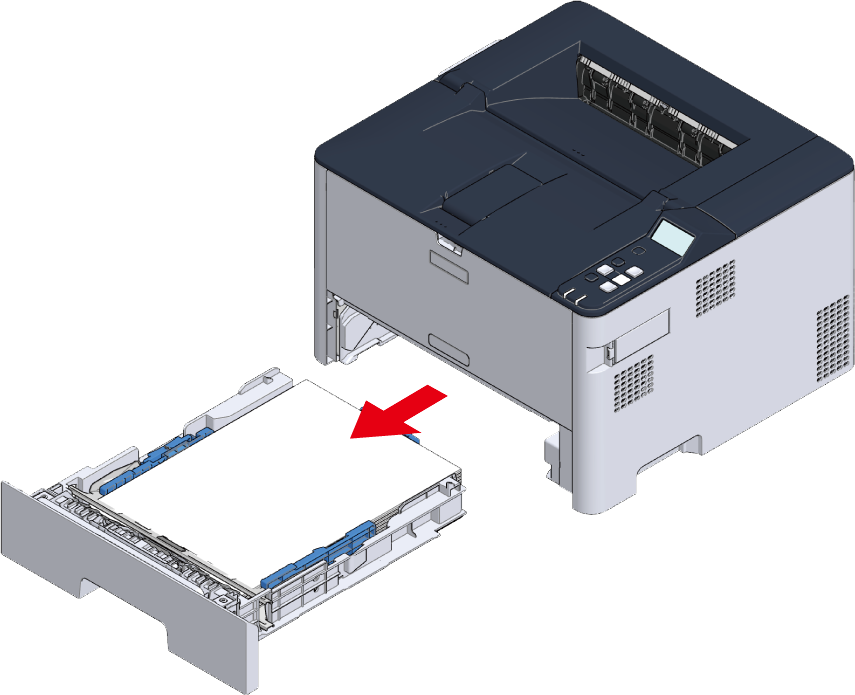

  3. Τραβήξτε έξω την κάτω κασέτα χαρτιού του δίσκου 1 μέχρι να σταματήσει και έπειτα σηκώστε την ελαφρώς προς τα πάνω για να την αφαιρέσετε.

    • Εάν τραβήξετε έξω την κασέτα χαρτιού όσο η συσκευή είναι ενεργοποιημένη, στην οθόνη ενδέχεται να εμφανιστεί το μήνυμα «Change settings? (Αλλαγή ρυθμίσεων;)». Αυτό το μήνυμα θα εξαφανιστεί αυτόματα σε περίπου 10 δευτερόλεπτα αφού η κασέτα χαρτιού επιστραφεί στην κύρια μονάδα.

  4. Καθώς πιέζετε τις δαγκάνες του μπροστινού κυλίνδρου τροφοδοσίας χαρτιού (χωρίς γρανάζια) προς τα έξω (όπως απεικονίζεται στην παρακάτω εικόνα) στην εσοχή της άδειας κασέτας χαρτιού, σύρετε τον κύλινδρο τροφοδοσίας χαρτιού (χωρίς γρανάζια) στα αριστερά και αφαιρέστε τον.

  5. Για το Β433, ανοίξτε το μαύρο κάλυμμα προς τα κάτω πιέζοντας τη δαγκάνα στην αριστερή του πλευρά και αφαιρέστε τον εσωτερικό κύλινδρο τροφοδοσίας χαρτιού (με γρανάζια).

    Για το Β513, πιέστε τη γλωττίδα και αφαιρέστε τον εσωτερικό κύλινδρο τροφοδοσίας χαρτιού (με γρανάζια).

  6. Συνδέστε τη στη συσκευή από τη δεξιά πλευρά του νέου κυλίνδρου τροφοδοσίας χαρτιού (με γρανάζια) και κλείστε το μαύρο κάλυμμα μέχρι να ακούσετε έναν χαρακτηριστικό ήχο.

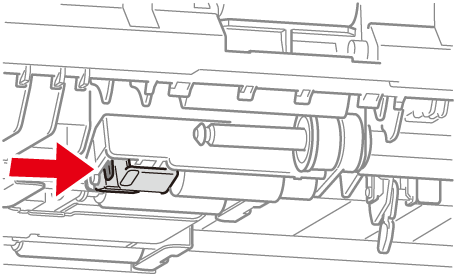

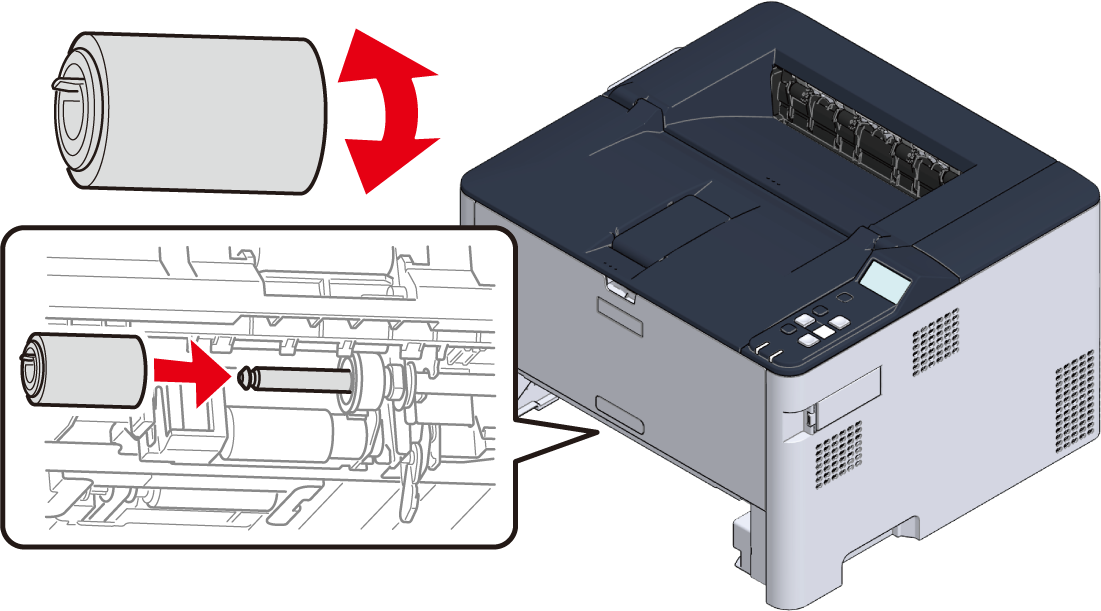

  7. Κρατήστε τον νέο κύλινδρο τροφοδοσίας χαρτιού (χωρίς γρανάζια) με τη μπλε δαγκάνα στα αριστερά, εισαγάγετέ τον στον μπροστινό άξονα και πιέστε τον κύλινδρο τροφοδοσίας χαρτιού μέσα ώσπου να ακούσετε έναν χαρακτηριστικό ήχο.

    • Εάν τοποθετείται δύσκολα, περιστρέψτε ελαφρώς τον κύλινδρο αριστερά και δεξιά και έπειτα τοποθετήστε τον ξανά.

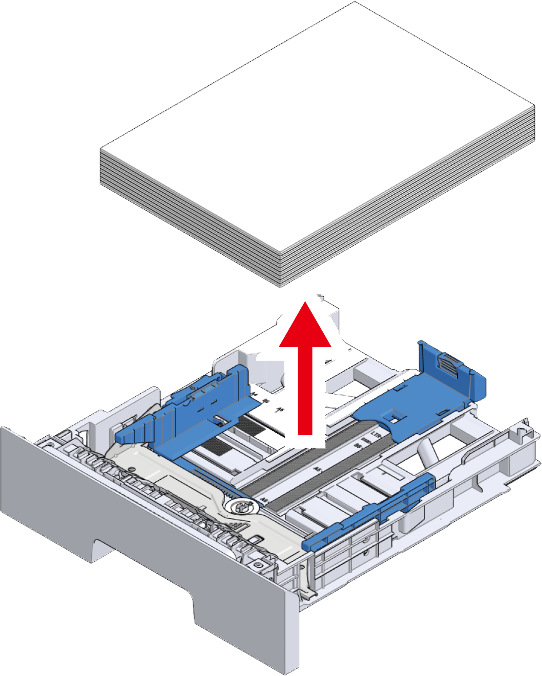

  8. Αφαιρέστε το χαρτί από την κασέτα χαρτιού.

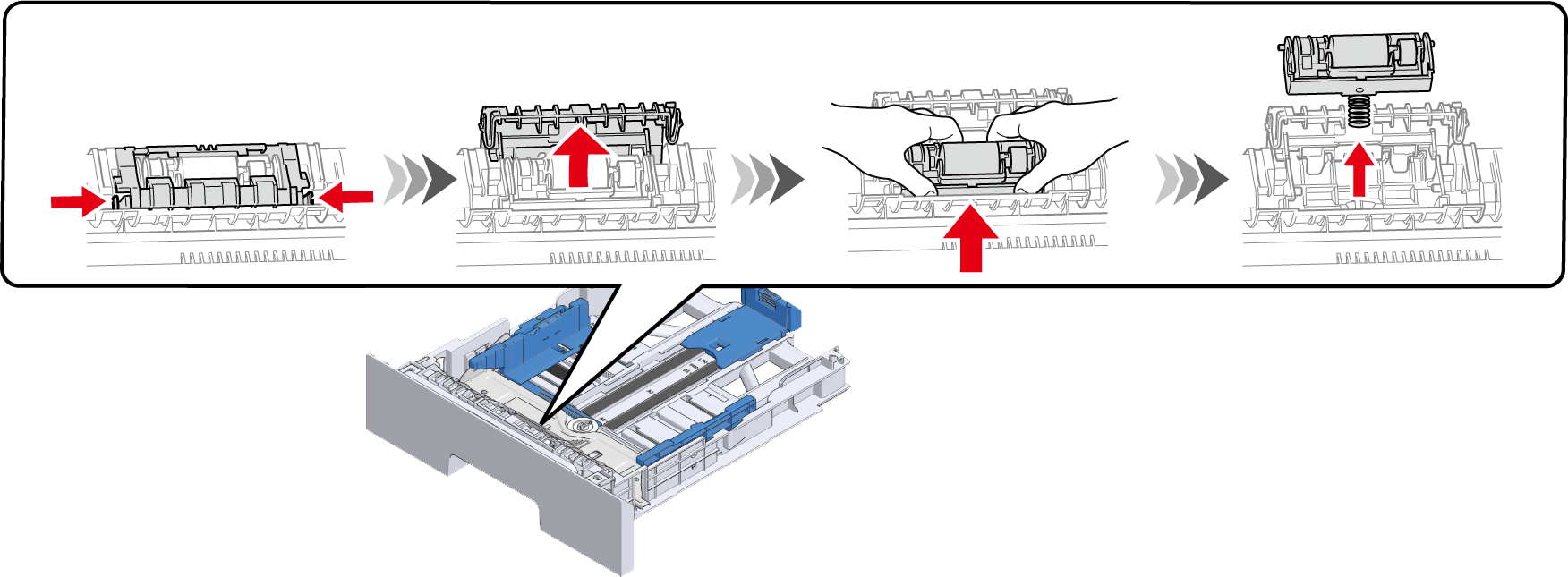

  9. Ανοίξτε το κάλυμμα του κυλίνδρου πιέζοντας τις δαγκάνες και στις δύο πλευρές του και αφαιρέστε τον κύλινδρο διαχωρισμού.

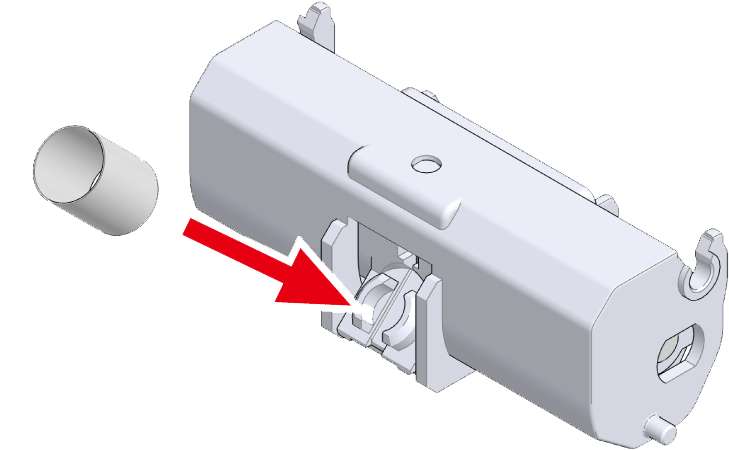

  10. Συνδέστε το ελατήριο στον νέο κύλινδρο διαχωρισμού.

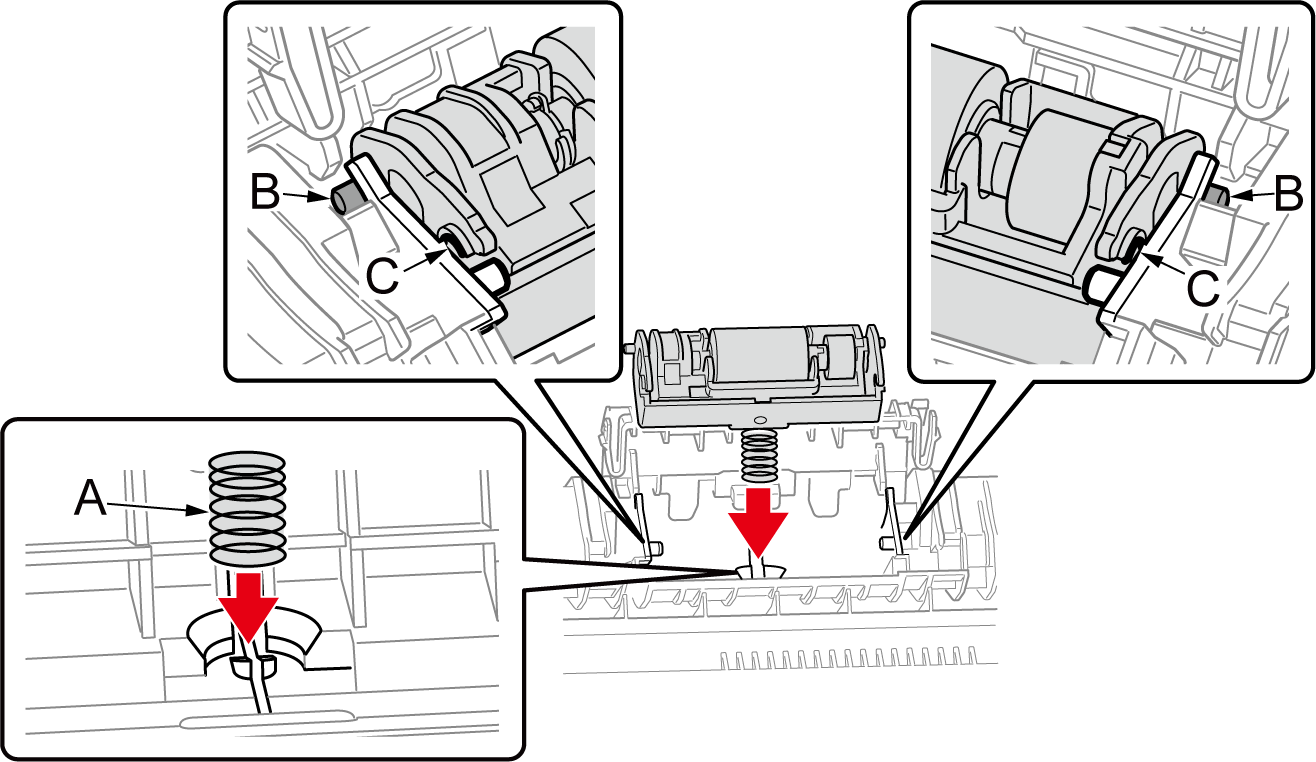

  11. Ευθυγραμμίστε το ελατήριο (Α) του νέου κυλίνδρου διαχωρισμού με τον δίσκο, εισαγάγετε τον άξονα (Β) και κουμπώστε την εσοχή (C) στον άξονα του δίσκου.

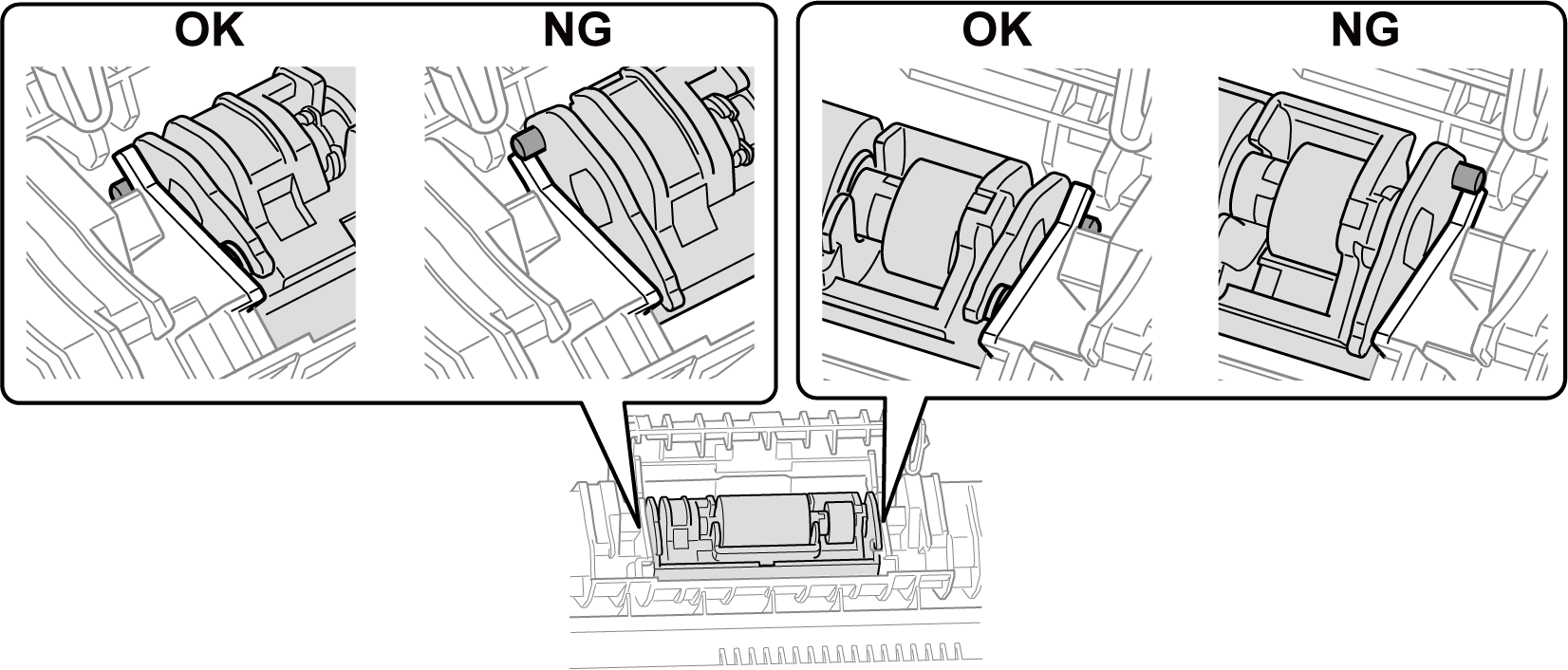

  12. Ελέγξτε ότι ο κύλινδρος διαχωρισμού έχει τοποθετηθεί σωστά.

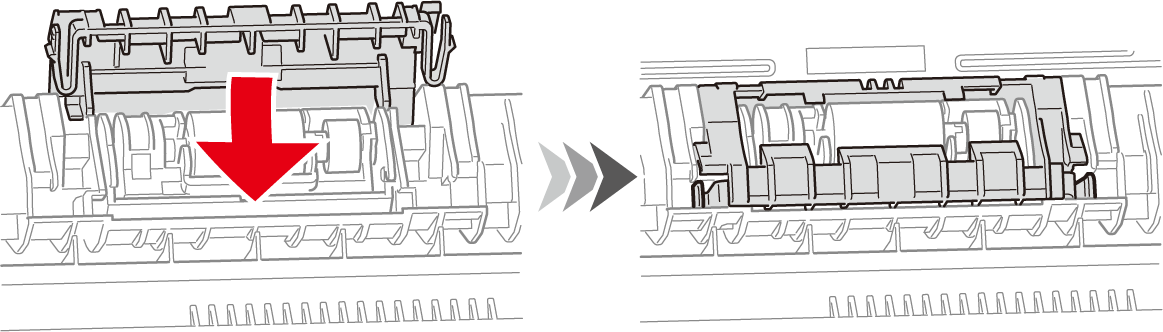

  13. Κλείστε το κάλυμμα του κυλίνδρου.

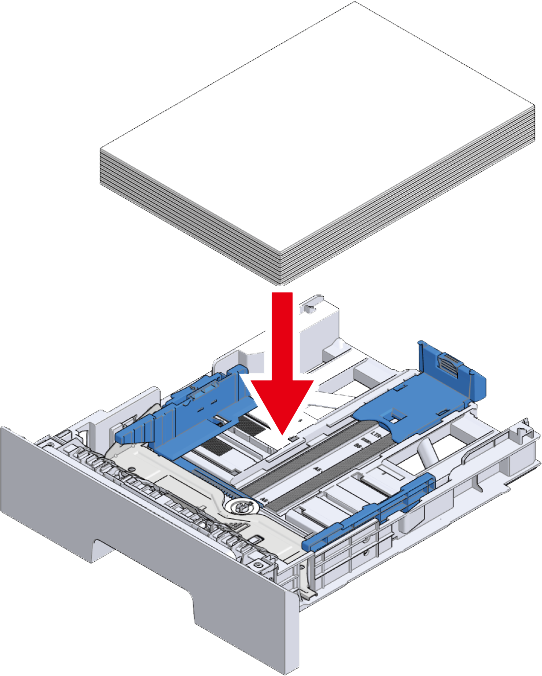

  14. Φορτώστε το χαρτί στην κασέτα χαρτιού.

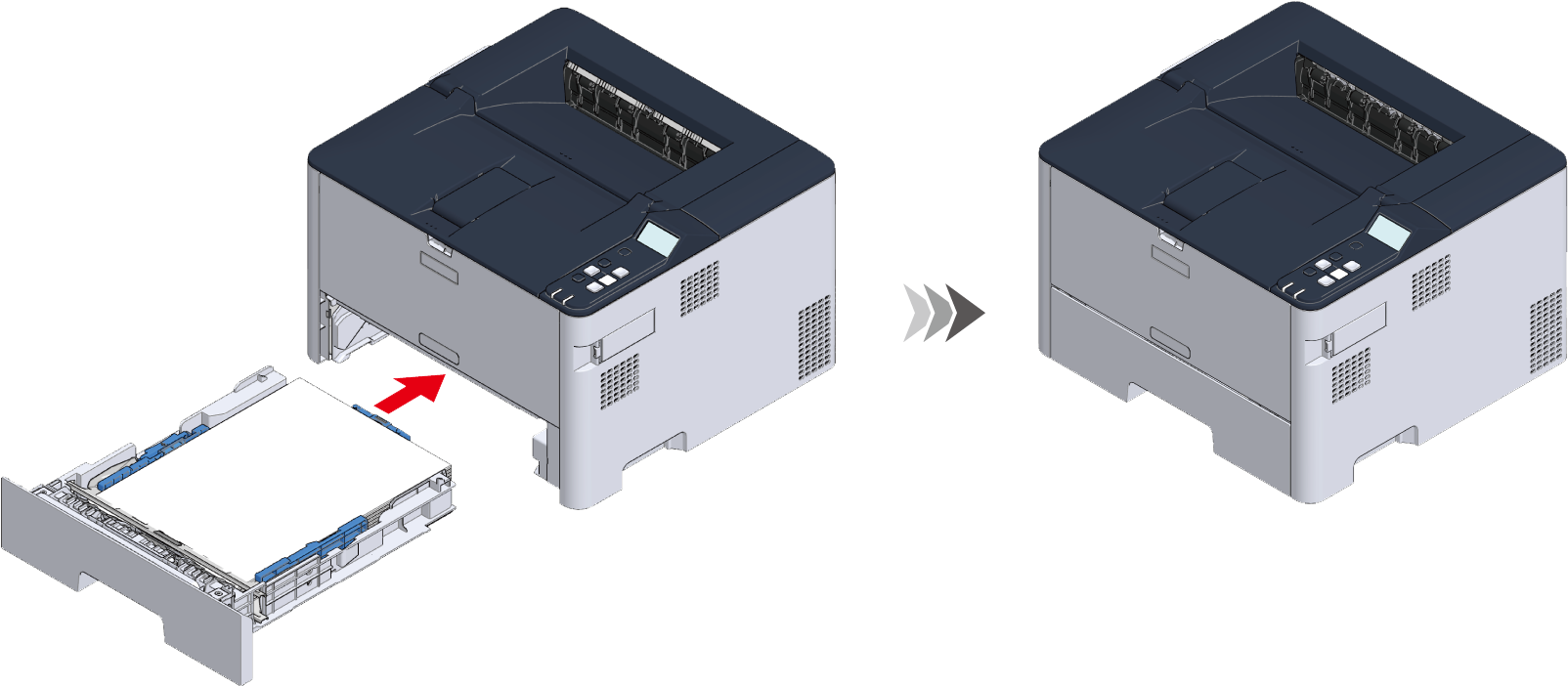

  15. Εισαγάγετε την κασέτα χαρτιού στην κύρια μονάδα από ελαφρώς από πάνω και εγκαταστήστε την πίσω στην αρχική θέση της.

  16. Απαλείψτε τον μετρητή του κυλίνδρου τροφοδοσίας χαρτιού του δίσκου που αντικαταστάθηκε.
    Στον πίνακα χειριστή, επιλέξτε [Menus (Μενού)] - [Admin Setup (Ρυθμίσεις Διαχειριστή)] - [Others Setup (Άλλες Διαμορφώσεις)] - [Paper Feed Roller Counter Clear (Απαλοιφή μετρητή κυλίνδρου τροφοδοσίας χαρτιού)] - [Tray 1 Clear (Απαλοιφή δίσκου 1)] - [Execute (Εκτέλεση)] - [Yes (Ναι)] και μετά πατήστε το «ΟΚ».

  • Ανακυκλώστε τον χρησιμοποιημένο κύλινδρο τροφοδοσίας χαρτιού.
