Αντικατάσταση του τυμπάνου απεικόνισης και της κασέτας γραφίτη

Αυτή η ενότητα περιγράφει τον τρόπο αντικατάστασης του τυμπάνου απεικόνισης και της κασέτας γραφίτη με καινούρια.

Για τη λεπτομερή διαδικασία, ανατρέξτε στο «Αντικατάσταση του τυμπάνου απεικόνισης» αν θέλετε να αντικαταστήσετε μόνο το τύμπανο απεικόνισης με καινούριο αλλά συνεχίζετε να χρησιμοποιείτε την υπάρχουσα κασέτα γραφίτη.

1. Προετοιμάστε ένα καινούριο τύμπανο απεικόνισης και μια καινούρια κασέτα γραφίτη.

2. Ανοίξτε το επάνω κάλυμμα (μπροστινό).



   • Μην τοποθετείτε αντικείμενα στο ανοιγμένο κάλυμμα.



3. Πιέστε το μπλε τμήμα της αριστερής πλευράς της συσκευής για να ανοίξετε το επάνω κάλυμμα (ολόκληρο).




4. Βεβαιωθείτε ότι ο μπλε μοχλός που βρίσκεται στη δεξιά πλευρά της κασέτας γραφίτη είναι ευθυγραμμισμένος με το σημάδι ασφάλισης.



   • Μην αγγίζετε τον μπλε μοχλό. Εάν ο μοχλός μετακινηθεί, η κασέτα γραφίτη ενδέχεται να βγει όταν αφαιρείται το τύμπανο απεικόνισης, προκαλώντας έτσι τον διασκορπισμό του γραφίτη.



5. Αφαιρέστε το τύμπανο απεικόνισης. Αφαιρέστε το με την κασέτα γραφίτη συνδεδεμένη στο τύμπανο απεικόνισης.



   • Μην αφαιρείτε την κασέτα γραφίτη από το τύμπανο απεικόνισης.



6. Αφαιρέστε το καινούριο τύμπανο απεικόνισης από το σακουλάκι συσκευασίας του έπειτα τοποθετήστε το σε μια επίπεδη επιφάνεια καλυμμένη με εφημερίδα ή κάτι παρόμοιο.



   • Χειριστείτε το με επαρκή προσοχή καθώς (το πράσινο σωληνάριο) του τυμπάνου απεικόνισης μπορεί να πάθει ζημιά πολύ εύκολα.

   • Μην εκθέτετε το τύμπανο απεικόνισης απευθείας στο φως του ήλιου ή σε δυνατό φως (περίπου 1.500 lux ή παραπάνω). Μην το αφήνετε ακάλυπτο για περισσότερο από 5 λεπτά ακόμα και σε φως δωματίου.

   • Μην αγγίζετε τα γρανάζια στο κάτω μέρος του τυμπάνου απεικόνισης.








7. Βγάλτε έξω το ξηραντικό.

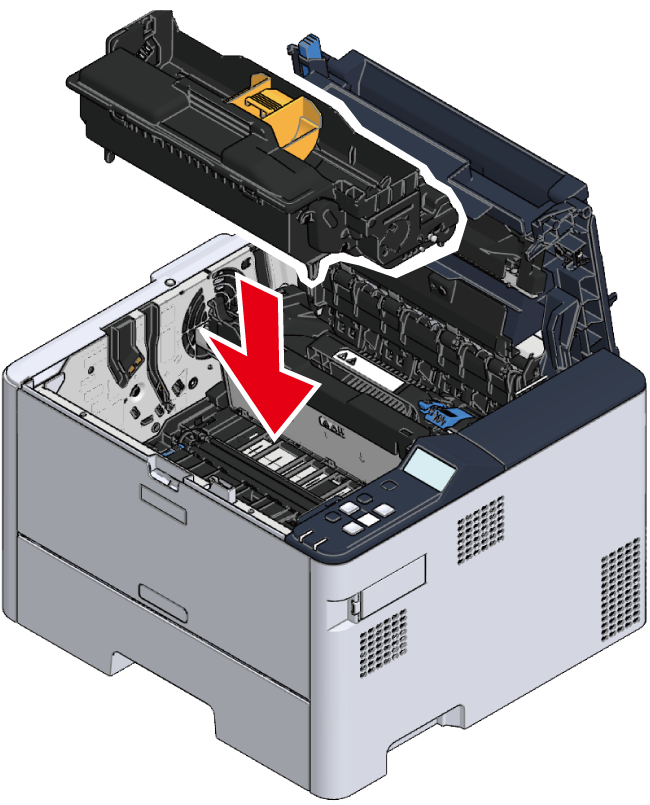

8. Εγκαταστήστε το καινούριο τύμπανο απεικόνισης στην κύρια μονάδα.

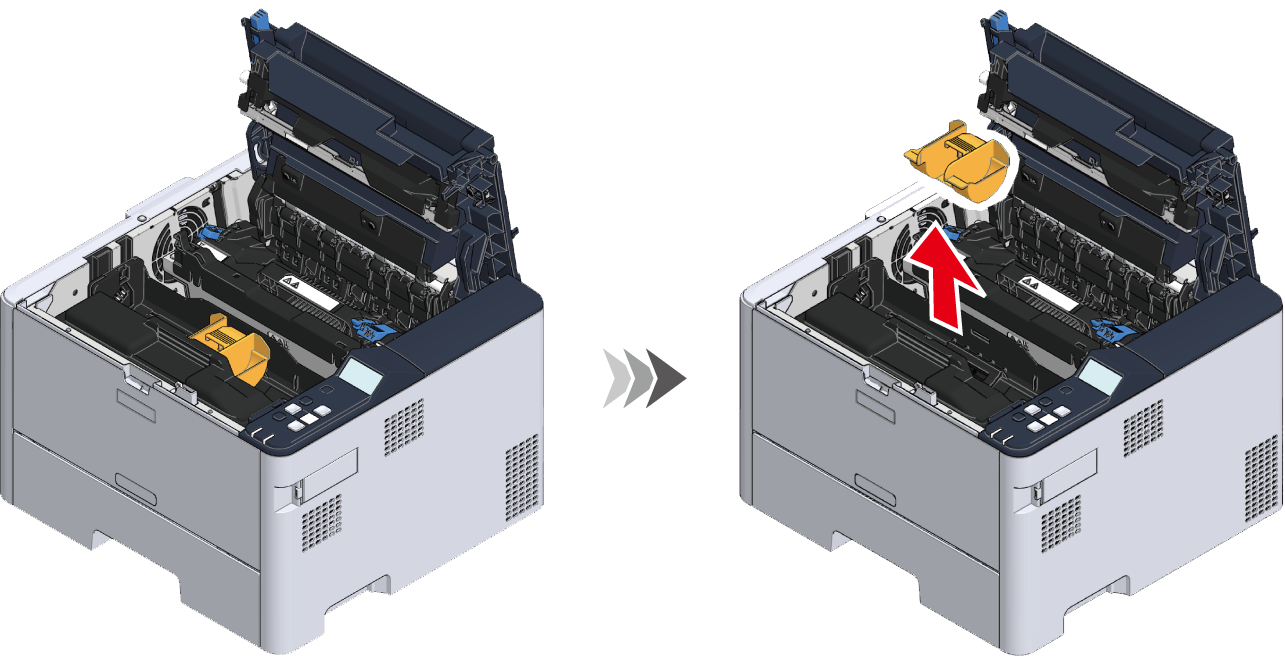

9. Αφαιρέστε το κάλυμμα γραφίτη που είναι συνδεδεμένο στο καινούριο τύμπανο απεικόνισης.



   • Πιάστε το κάλυμμα γραφίτη και με τα δύο χέρια σας και προσέχετε να μην το χτυπήσετε σε κοντινά αντικείμενα. Ο γραφίτης στο κάλυμμα γραφίτη ενδέχεται να διασκορπιστεί και να λερώσει τα ρούχα σας.

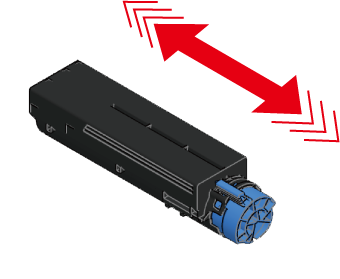

10. Αφαιρέστε τη νέα κασέτα γραφίτη από το σακουλάκι συσκευασίας της και ανακινήστε τη οριζόντια για να απλωθεί ομοιόμορφα ο γραφίτης στο εσωτερικό.



11. Αφαιρέστε την προστατευτική ταινία από το κάτω μέρος κρατώντας ταυτόχρονα τον μοχλό της κασέτας γραφίτη.



12. Κρατήστε την κασέτα γραφίτη με το επίπεδο μέρος προς τα πάνω και τον μπλε μοχλό στη δεξιά πλευρά.



13. Γείρετε την αριστερή πλευρά της κασέτας γραφίτη προς τα κάτω, εισαγάγετε την κασέτα γραφίτη ώστε να πιέζεται στην προεξοχή στο τύμπανο απεικόνισης, και στη συνέχεια χαμηλώστε τη δεξιά πλευρά της.

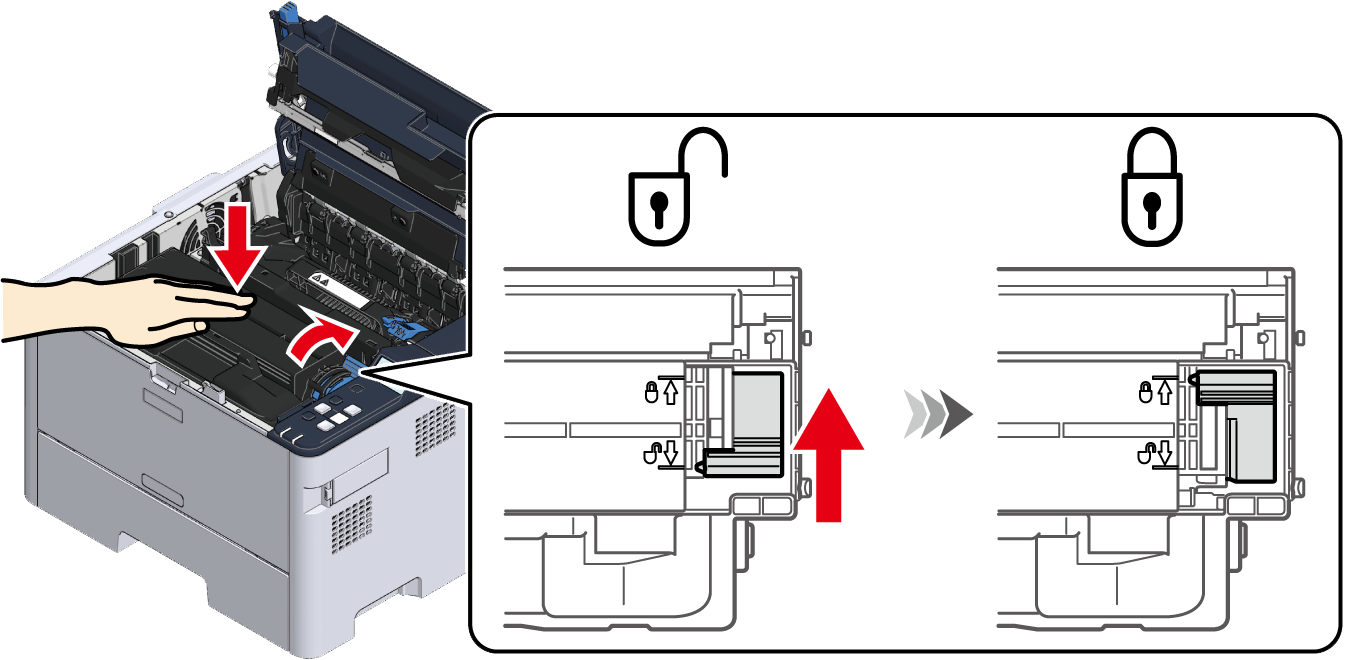

14. Πιέστε την κασέτα γραφίτη από το επάνω μέρος και έπειτα περιστρέψτε τον μπλε μοχλό στη δεξιά πλευρά προς την κατεύθυνση του σημαδιού ασφάλισης μέχρι να σταματήσει.



    • Εάν η κασέτα γραφίτη δεν έχει εγκατασταθεί σωστά, ο μοχλός της κασέτας γραφίτη δεν θα περιστρέφεται.



15. Κλείστε το επάνω κάλυμμα από την πίσω πλευρά.






16. Κλείστε το επάνω κάλυμμα (μπροστινό).
