Αντικατάσταση του κιτ συντήρησης

Το κιτ συντήρησης είναι ένα σετ μονάδας σταθεροποιητή και κυλίνδρου μεταφοράς. Ακολουθήστε την παρακάτω διαδικασία για να αντικαταστήσετε τη μονάδα σταθεροποιητή και τον κύλινδρο μεταφοράς ταυτόχρονα.

1. Προετοιμάστε ένα νέο κιτ συντήρησης και ελέγξτε πως έχετε όλα τα εξαρτήματα.

   	Μονάδα φούρνου

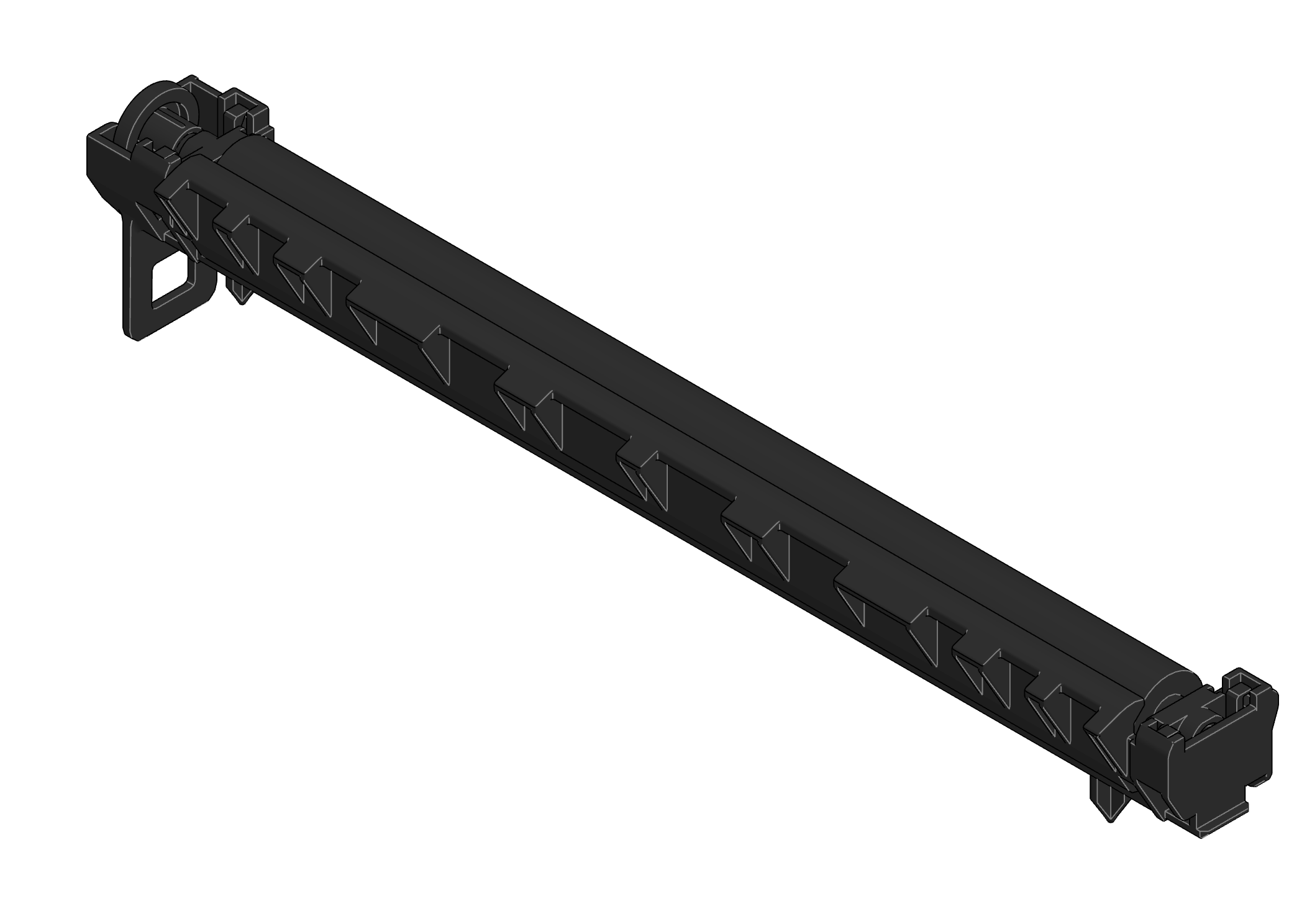

   	Κύλινδρος μεταφοράς

2. Ανοίξτε το επάνω κάλυμμα (μπροστινό).



   • Μην τοποθετείτε αντικείμενα στο ανοιγμένο κάλυμμα.



3. Πιέστε το μπλε τμήμα της αριστερής πλευράς της συσκευής για να ανοίξετε το επάνω κάλυμμα (ολόκληρο).

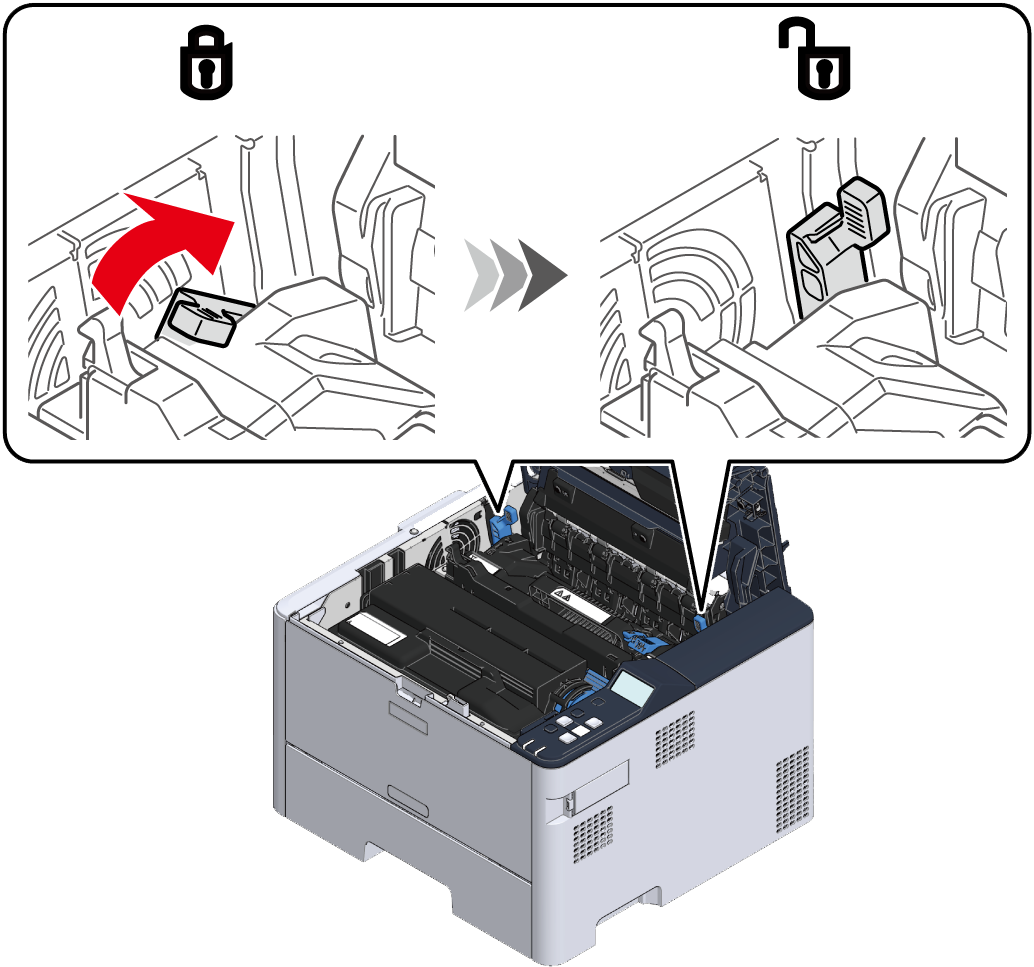

4. Απασφαλίστε τη μονάδα σταθεροποιητή περιστρέφοντας τον μπλε μοχλό ασφάλισης και στις δύο πλευρές της προς την πίσω πλευρά μέχρι να φτάσει στη θέση του σημαδιού απασφάλισης.

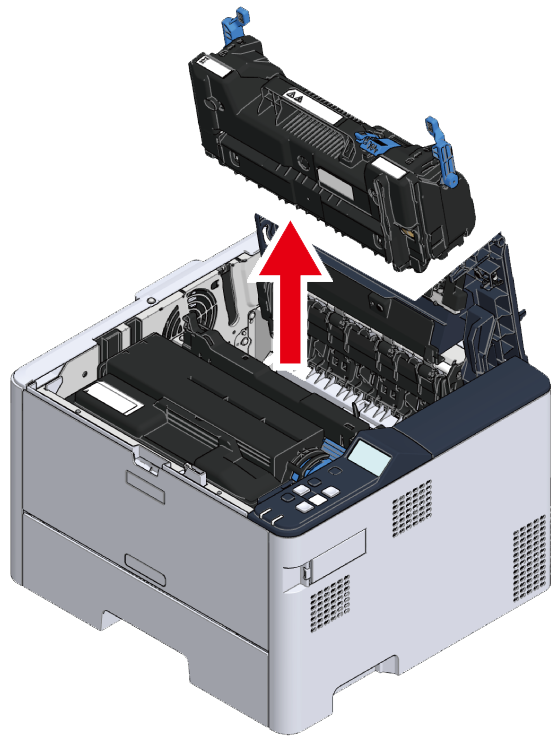

5. Αφαιρέστε τη μονάδα σταθεροποιητή από αυτή τη συσκευή κρατώντας την κεντρική λαβή της.

   	Ενδέχεται να προκληθούν εγκαύματα.
   Καθώς η μονάδα σταθεροποιητή ενδέχεται να είναι καυτή, να είστε προσεκτικοί κατά τη λειτουργία και να κρατάτε πάντα τη λαβή για να τη σηκώσετε. Όταν είναι καυτή, περιμένετε μέχρι να κρυώσει πριν προχωρήσετε σε οποιαδήποτε ενέργεια.

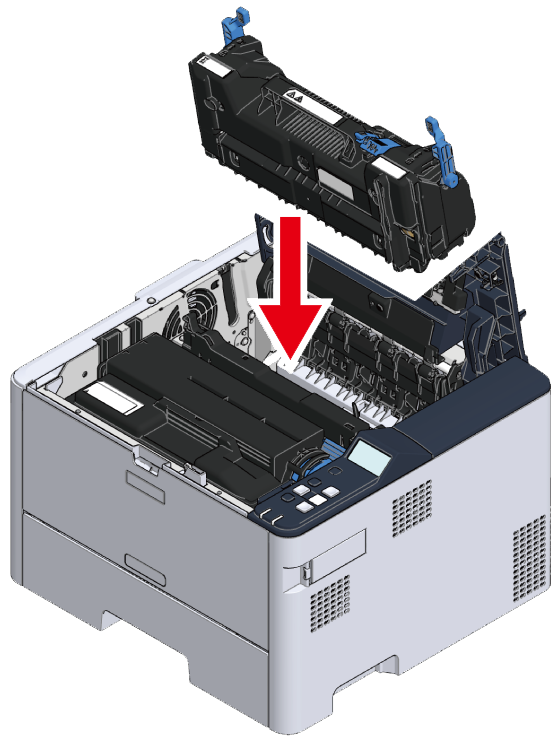

6. Εγκαταστήστε την καινούρια μονάδα σταθεροποιητή σε αυτή τη συσκευή.

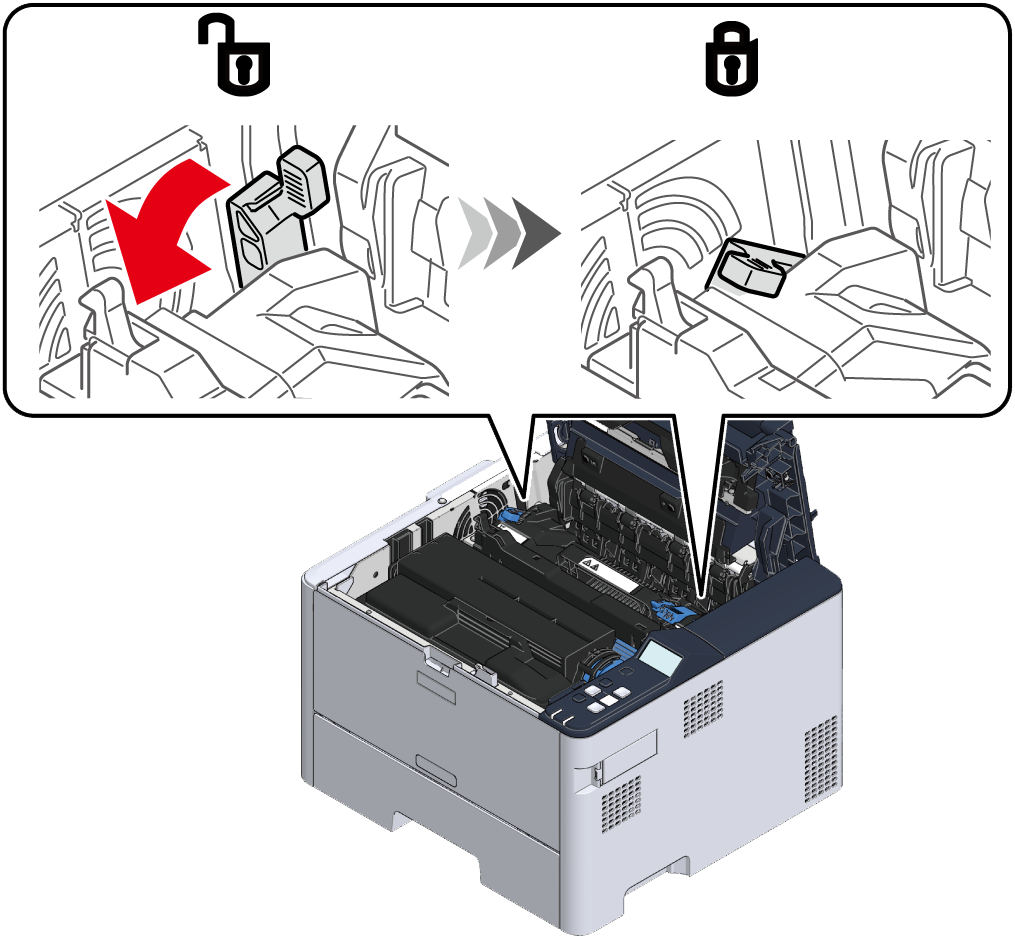

7. Ασφαλίστε τη μονάδα σταθεροποιητή περιστρέφοντας τον μπλε μοχλό ασφάλισης και στις δύο πλευρές της προς την μπροστινή πλευρά μέχρι να φτάσει στη θέση του σημαδιού ασφάλισης.



8. Βεβαιωθείτε ότι ο μπλε μοχλός που βρίσκεται στη δεξιά πλευρά της κασέτας γραφίτη είναι ευθυγραμμισμένος με το σημάδι ασφάλισης.



   • Μην αγγίζετε τον μπλε μοχλό. Εάν ο μοχλός μετακινηθεί, η κασέτα γραφίτη ενδέχεται να βγει όταν αφαιρείται το τύμπανο απεικόνισης, προκαλώντας έτσι τον διασκορπισμό του γραφίτη.



9. Αφαιρέστε το τύμπανο απεικόνισης. Αφαιρέστε το τύμπανο απεικόνισης μαζί με την κασέτα γραφίτη που είναι συνδεδεμένη σε αυτό.

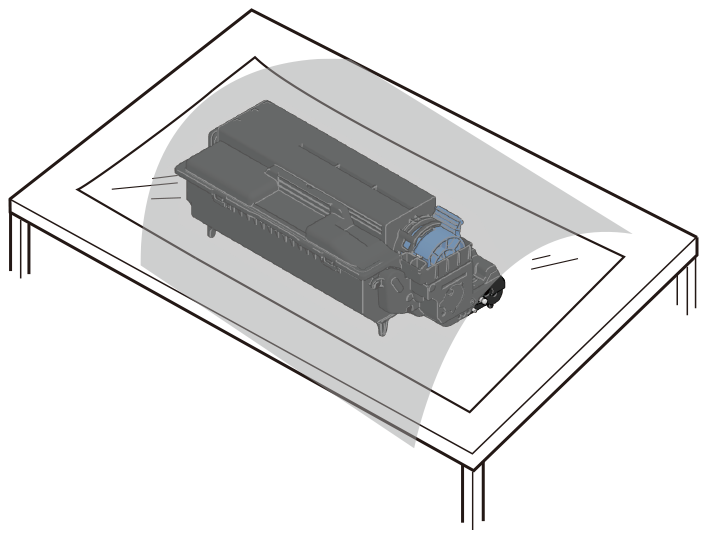

10. Τοποθετήστε το τύμπανο απεικόνισης και την κασέτα γραφίτη που αφαιρέθηκαν σε μια επίπεδη επιφάνεια και καλύψτε τα με ένα χαρτί για την αποφυγή του άμεσου φωτός.



    • Χειριστείτε το με επαρκή προσοχή καθώς (το πράσινο σωληνάριο) του τυμπάνου απεικόνισης μπορεί να πάθει ζημιά πολύ εύκολα.

    • Μην εκθέτετε το τύμπανο απεικόνισης απευθείας στο φως του ήλιου ή σε δυνατό φως (περίπου 1.500 lux ή παραπάνω). Μην το αφήνετε ακάλυπτο για περισσότερο από 5 λεπτά ακόμα και σε φως δωματίου.

    • Μην αγγίζετε τα γρανάζια στο κάτω μέρος του τυμπάνου απεικόνισης.

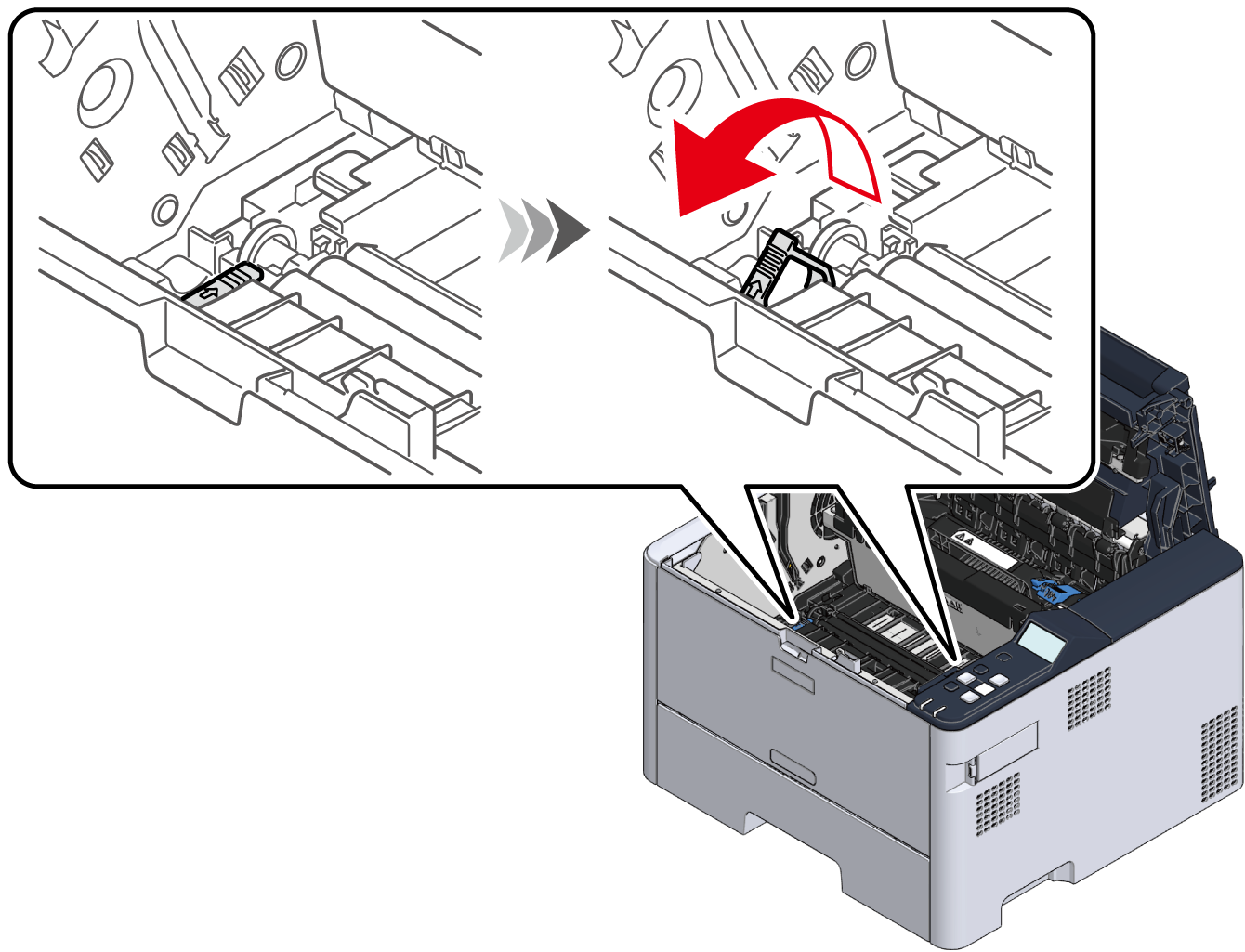

11. Απασφαλίστε τη μονάδα μεταφοράς περιστρέφοντας τις μπλε λαβές και στις δύο πλευρές της προς την μπροστινή πλευρά.

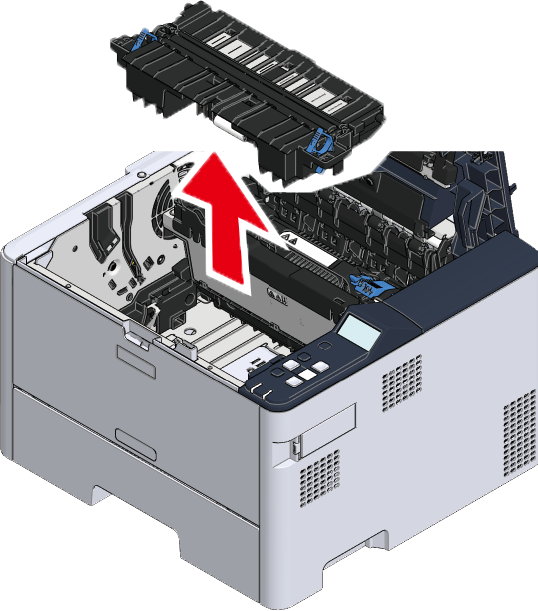

12. Αφαιρέστε τη μονάδα μεταφοράς.

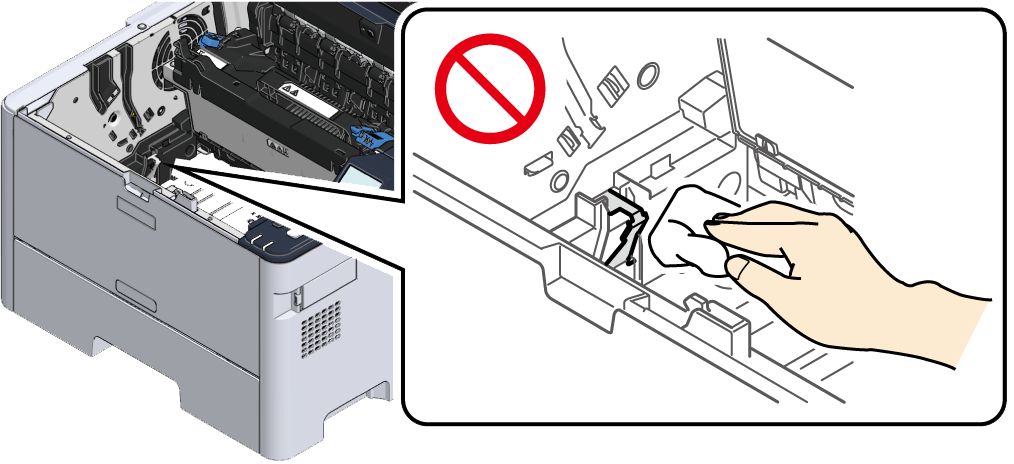

    • Μη σκουπίζετε τυχόν γράσο που έχει εφαρμοστεί στο μεταλλικό τμήμα στο εσωτερικό της κύριας μονάδας.

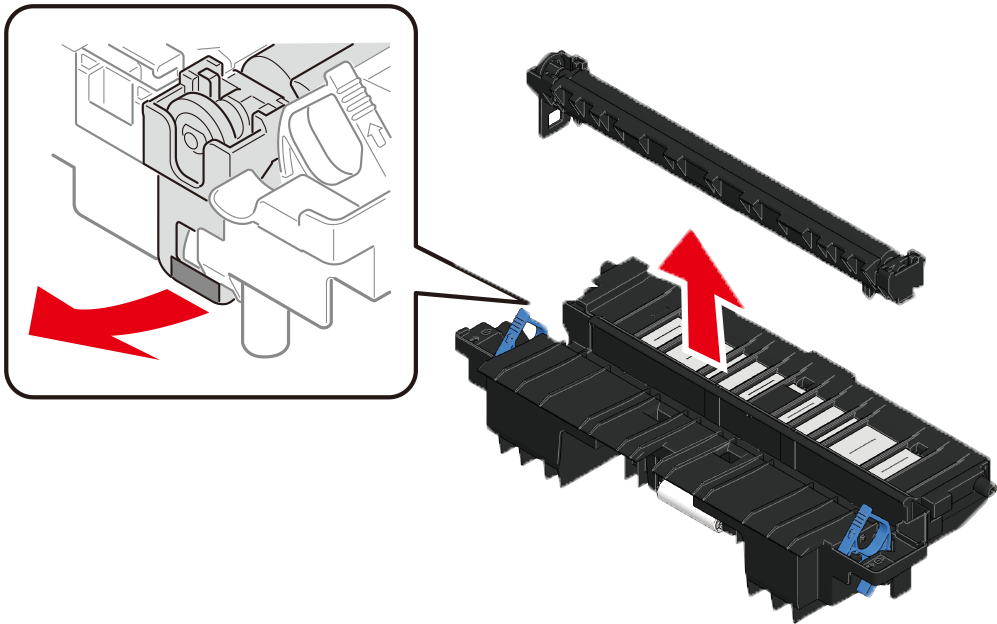

13. Αφαιρέστε τον κύλινδρο μεταφοράς πιέζοντας την μπλε ετικέτα στην κάτω αριστερή πλευρά της μονάδας μεταφοράς προς τα έξω.



    • Προσέξτε να μην αγγίξετε το τμήμα σφουγγαριού στο κέντρο.



14. Βγάλτε τον νέο κύλινδρο μεταφοράς από το κουτί συσκευασίας του.

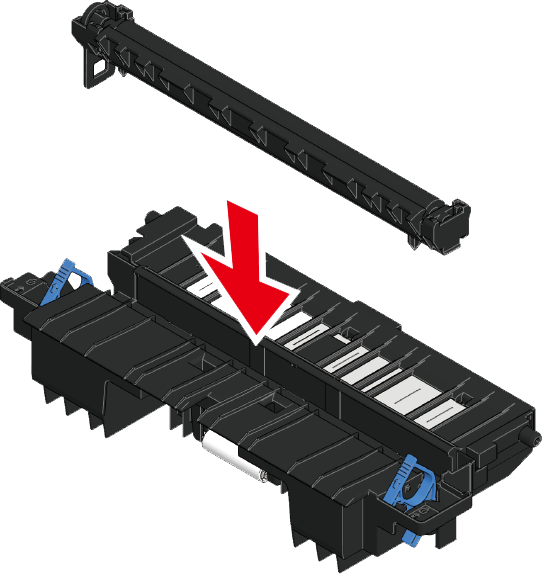

15. Εγκαταστήστε τον κύλινδρο μεταφοράς στη μονάδα μεταφοράς με τη μπλε λαβή της μονάδας μεταφοράς στη μπροστινή πλευρά και την μπλε ετικέτα του κυλίνδρου μεταφοράς στην αριστερή πλευρά.



    • Προσέξτε να μην αγγίξετε το τμήμα σφουγγαριού στο κέντρο.

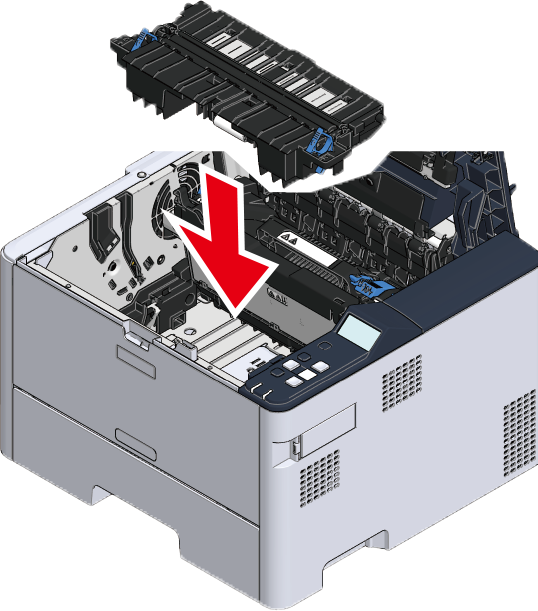

16. Εγκαταστήστε τη μονάδα μεταφοράς σε αυτή τη συσκευή.

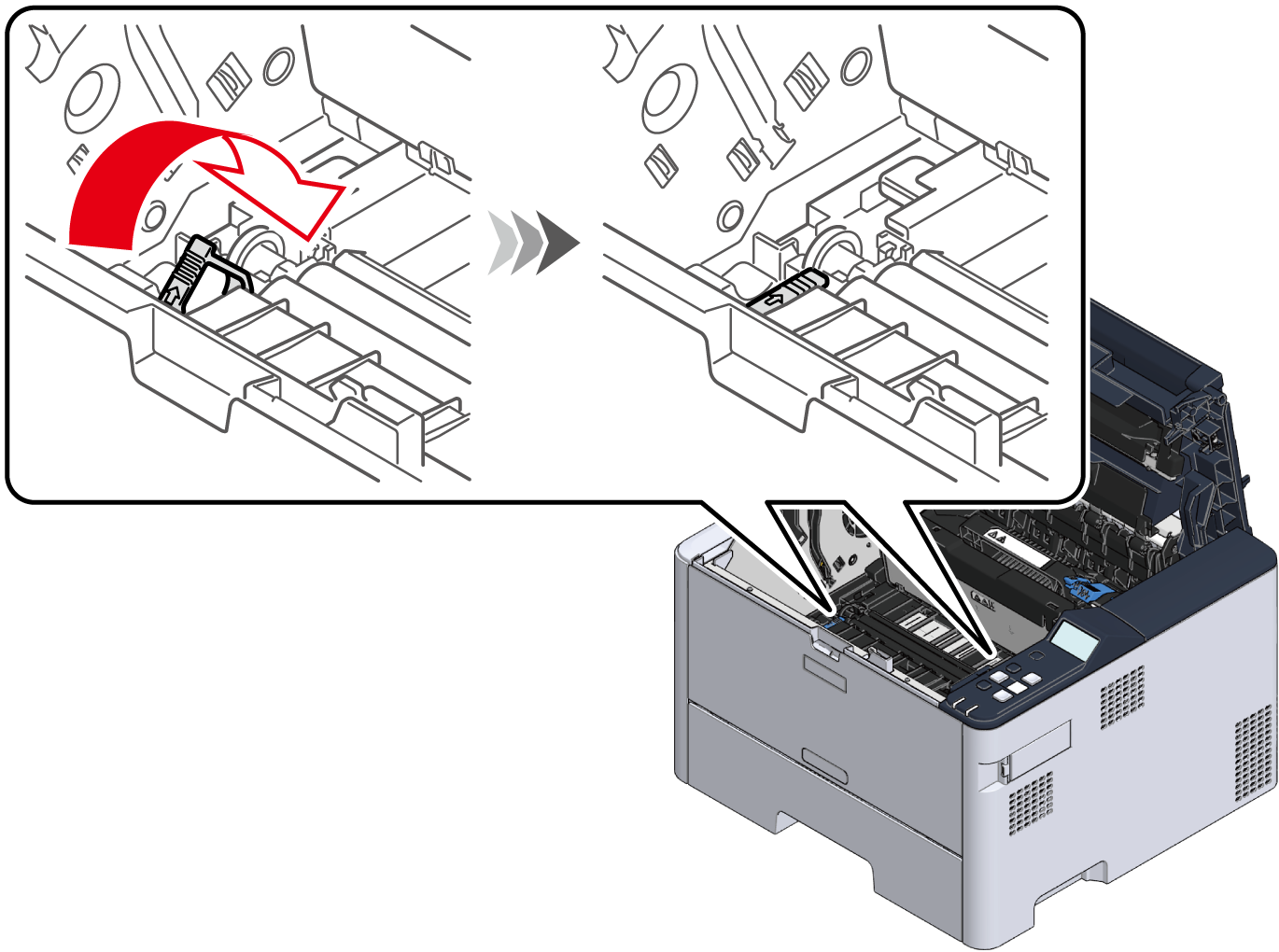

17. Ασφαλίστε τη μονάδα μεταφοράς γέρνοντας τον αριστερό και δεξιό μοχλό της προς τα πίσω.



18. Εγκαταστήστε το τύμπανο απεικόνισης μαζί με την κασέτα γραφίτη μέσα σε αυτή τη συσκευή.



19. Κλείστε το επάνω κάλυμμα από την πίσω πλευρά.



20. Κλείστε το επάνω κάλυμμα (μπροστινό).
