Prostor pro instalaci

Toto zařízení nainstalujte na plochý stůl, který je větší než spodní část zařízení.

Okolo zařízení udržujte dostatek volného místa, jak je znázorněno na následujícím obrázku.

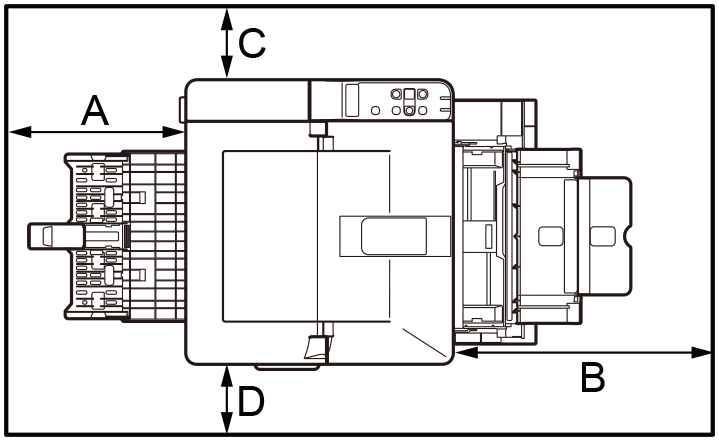

  • Půdorys


    B433
    B513

    A

    Když se nepoužije zadní výstupní zásobník: 10 cm
    Při použití zadního výstupního zásobníku: minimálně 22 cm. Zachovejte dostatečnou vzdálenost od stěny, aby se jí vystupující papír nedotkl.

    B

    		Když se nepoužije víceúčelový zásobník: 25 cm
    Při použití víceúčelového zásobníku: Zkontrolujte, zda je prostor dostatečný pro formát papíru, který se bude používat.

    C

    10 cm

    D

    10 cm

    • V závislosti na provozním prostředí může teplota uvnitř zařízení stoupnout a rychlost tisku se může zpomalit.


  • Pohled z boku


    B433
    B513

    E

    10 cm

    10 cm

    F

    43 cm

    47 cm
