1-2. Instalace rozšiřujícího modulu kabelové sítě LAN (pro kabelovou síť LAN2)

  • V některých regionech nemusí být rozšiřující modul kabelové sítě LAN nainstalován.

Nainstalujte jej, pokud chcete toto zařízení připojit prostřednictvím kabelové sítě LAN k dvěma různým sítím. Po instalaci je nutné modul kabelové sítě LAN povolit z ovládacího panelu.


Tato část popisuje postup instalace rozšiřujícího modulu kabelové sítě LAN a jeho povolení z ovládacího panelu.

  • Nemůže být použito současně s rozšířeným kabelovým modulem LAN.

  1. Stisknutím tlačítka napájení zařízení vypněte a potom odpojte napájecí kabel.

    • Pokud instalaci provedete při zapnutém napájení, může dojít k poškození hlavní jednotky nebo rozšiřujícího modulu kabelové sítě LAN.
    Vypnutí napájení

  2. Zasuňte rozšiřující modul kabelové sítě LAN do portu USB.

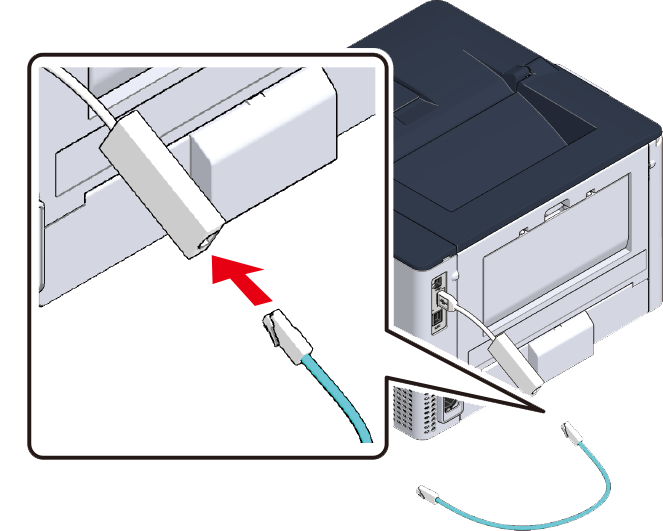

  3. Připojte napájecí kabel k tomuto zařízení a jeden konec kabelu sítě LAN k rozšiřujícímu modulu kabelové sítě LAN.

    Inicializace po zapnutí napájení

  4. Druhý konec kabelu sítě LAN zapojte do rozbočovače.

  5. Stisknutím napájecího tlačítka zapněte toto zařízení.

  6. Stisknutím tlačítka pro posouvání ▼ na ovládacím panelu vyberte možnost [Menus (Nabídky)] a potom stiskněte tlačítko «OK».

  7. Několikrát stiskněte ▼, vyberte položku [Admin Setup (Nastaveni admin.)] a stiskněte tlačítko «OK».

  8. Stiskněte ▲ nebo ▼, zadejte heslo správce a stiskněte tlačítko «OK».

    Heslo správce

  9. Zkontrolujte, zda je vybrána možnost [Network Setup (Nastaveni site)], a stiskněte tlačítko «OK».

  10. Zkontrolujte, zda je vybrána možnost [General Setup (Obecné nastavení)], a stiskněte tlačítko «OK».

  11. Zkontrolujte, zda je vybrána možnost [Extended Network (Rozšířená síť)], a stiskněte tlačítko «OK».

  12. Stiskem tlačítka ▼ vyberte položku [Wired (LAN2) (Kabelová síť (LAN2))] a stiskněte tlačítko «OK».

  13. Po zobrazení dotazu [Are you sure? (Jste si jisti?)] zkontrolujte, zda je vybrána možnost [Yes (Ano)], a stiskněte tlačítko «OK».

  14. Zařízení se restartuje, takže počkejte, až se zobrazí obrazovka pohotovostního režimu.

  15. Stisknutím tlačítka pro posouvání ▼ na ovládacím panelu vyberte možnost [Menus (Nabídky)] a potom stiskněte tlačítko «OK».

  16. Několikrát stiskněte ▼, vyberte položku [Admin Setup (Nastaveni admin.)] a stiskněte tlačítko «OK».

  17. Stiskněte ▲ nebo ▼, zadejte heslo správce a stiskněte tlačítko «OK».

    Heslo správce

  18. Zkontrolujte, zda je vybrána možnost [Network Setup (Nastaveni site)], a stiskněte tlačítko «OK».

  19. Několikrát stiskněte ▼, vyberte položku [Wired(LAN2) Setup (Nastavení Kabelové sítě(LAN2))] a stiskněte tlačítko «OK».

  20. Zkontrolujte, zda je vybrána položka [Wired(LAN2) (Kabelová síť(LAN2))], a stiskněte tlačítko «OK».

  21. Zkontrolujte, zda je vybrána položka [Enable (Povolit)], a stiskněte «OK».

Potom v tomto zařízení nastavte informace o síti, jako je adresa IP.
