Instalace jednotky rozšiřovacího zásobníku

Může dojít k zranění.

Zařízení se může převrátit. Nezapomeňte použít dodané spojovací součásti.

Jednotku rozšiřujícího zásobníku nainstalujte, pokud chcete zvýšit množství vkládaného papíru. Po instalaci v ovladači tiskárny nastavte počet zásobníků.

Nainstalovat je možno až 3 jednotky rozšiřujícího zásobníku. Nezapomeňte použít dodané spojovací součásti.

Pokud budete instalovat nejméně 2 rozšiřující zásobníky, namontujte volitelný speciální stojan s kolečky a k zamezení riziku převrácení nastavte stabilizační nohy.

Pokud budete toto zařízení instalovat na stole, doporučuje se nainstalovat jeden rozšiřující zásobník.

Instalace speciálního stojanu s kolečky

Pro instalaci rozšiřovacího zásobníku je nutný plochý šroubovák.

  • Pro přepravu jednotky rozšiřovacího zásobníku je zapotřebí přepravní krabice a výplňový materiál. Nelikvidujte je, ale řádně je uložte.

  • Pokud se při použití rozšiřovacího zásobníku pro tisk posune tisková pozice, upravte ji pro každý rozšiřující zásobník. Podrobnosti naleznete v „Korekce tiskové pozice zásobníku“.


V této části je jako příklad použit případ instalace jedné jednotky rozšiřujícího zásobníku do modelu B433.

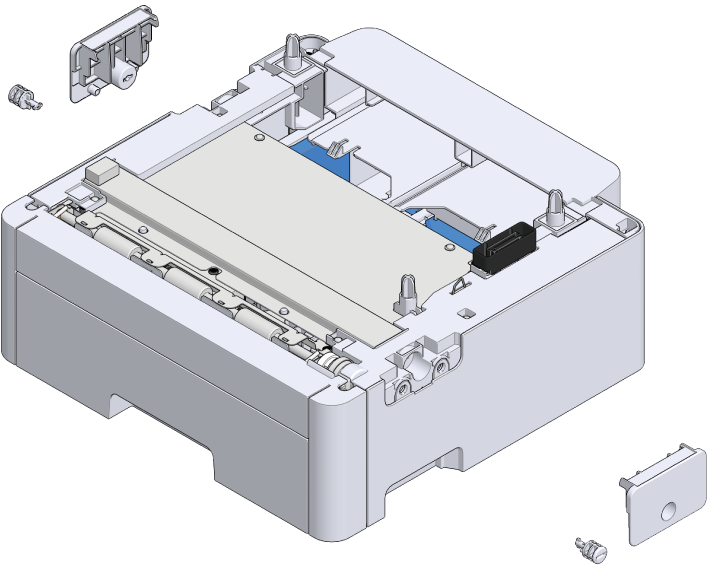

  1. Zkontrolujte, zda máte všechny součásti jednotky rozšiřujícího zásobníku.

    Jednotka rozšiřujícího zásobníku
    Spojovací díly (2x)

    Šrouby (2x)

  2. Stiskem tlačítka napájení zapněte hlavní jednotku a potom odpojte napájecí kabel a ostatní kabely.

    • Ujistěte se, že je vypnuté napájení, odpojte napájecí kabel a ostatní kabely a až poté nainstalujte jednotku rozšiřovacího zásobníku. Pokud byste jednotku rozšiřovacího zásobníku instalovali při zapnutém napájení, mohlo by dojít k poškození tohoto zařízení a jednotky rozšiřujícího zásobníku.
    • Pokud byste instalaci provedli s připojeným kabelem, mohli byste o kabel zakopnout a poranit se.

  3. Instalace první jednotky rozšiřovacího zásobníku.

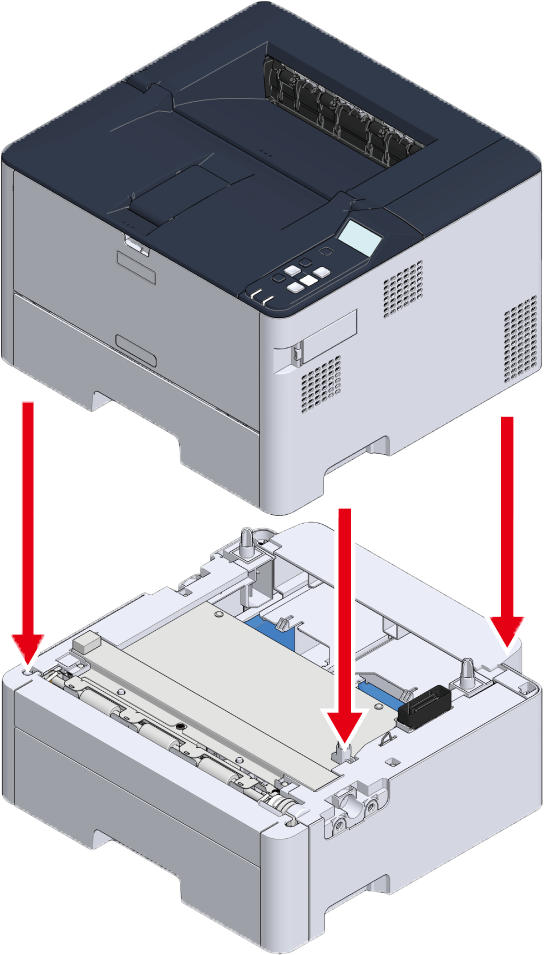

  4. Vyrovnejte pravou stranu a přední stranu hlavní jednotky podle jednotky rozšiřovacího zásobníku a opatrně ji na ni postavte tak, aby otvory na spodní straně hlavní jednotky dosedly na výstupky na jednotce rozšiřovacího zásobníku.

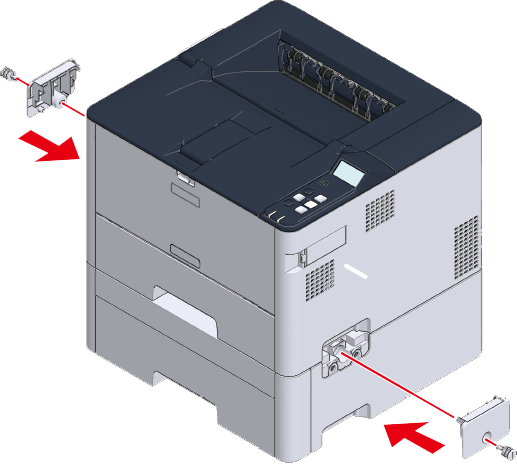

  5. Pomocí šroubováku s plochou hlavou spojte levou a pravou stranu hlavní jednotky a jednotky rozšiřovacího zásobníku k sobě s použitím dodaných spojovacích součástí.

    • Přitom netlačte hlavní jednotku do strany ani dozadu nebo dopředu.

    • Při přemisťování tohoto zařízení, při výměně spotřebního materiálu nebo výměnných dílů nebo při vkládání papíru do zásobníku dodržujte následující pokyny, aby se tiskárna nepřevrátila.

      • Po nasazení rozšiřujících zásobníků netlačte hlavní jednotku do strany, dozadu ani dopředu.

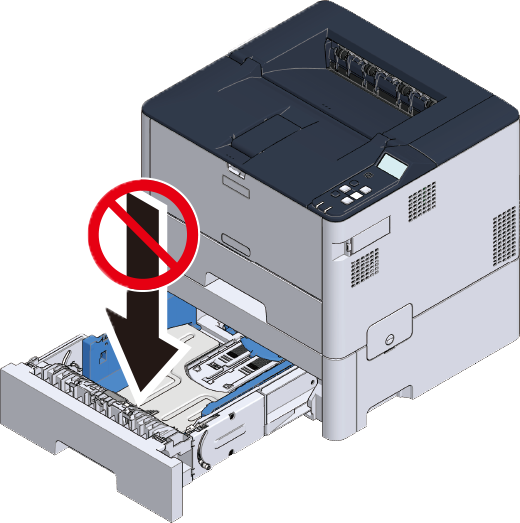

      • Na vysunutou kazetu na papír netlačte shora.

      • Když je vysunutá kazeta na papír, netlačte na hlavní jednotku zezadu.

  6. Zapojte napájecí kabel a odpojené kabely zpět do hlavní jednotky.

    Inicializace po zapnutí napájení

  7. Stisknutím napájecího tlačítka zapněte toto zařízení.

  8. Stisknutím tlačítka pro posouvání ▼ na ovládacím panelu vyberte možnost [Menus (Nabídky)] a potom stiskněte tlačítko «OK».
  9. Zkontrolujte, zda je vybrána položka [Information (Informace)], a stiskněte tlačítko «OK».
  10. Zkontrolujte, zda je vybrána položka [Tray Count (Pocet zasobniku)], a stiskněte tlačítko «OK».
  11. Zkontrolujte, zda se nainstalovaná jednotka rozšiřujícího zásobníku zobrazuje na displeji.
  12. Po kontrole zobrazení se stisknutím tlačítka «CANCEL» vraťte na obrazovku pohotovostního režimu.

  13. Po připojení počítače k tomuto zařízení a instalaci softwaru nastavte jednotku rozšiřujícího zásobníku v ovladači tiskárny.

    Nastavení ovladače tiskárny
