Instalace speciálního stojanu s kolečky

	Může dojít k zranění.
Zařízení se může převrátit. Nezapomeňte použít dodané spojovací součásti. Při instalaci dvou nebo více rozšiřujících zásobníků namontujte stabilizační podpěry.

Jedná se o stojan s kolečky určený k přemisťování tohoto zařízení.

V rámci prevence převrácení je také dodáván s podpěrami proti převrhnutí. Doporučuje se jej použít při instalaci rozšiřujícího zásobníku.

Pro instalaci stojanu s kolečky je zapotřebí křížový šroubovák a šroubovák s plochou hlavou.

1. Stiskem tlačítka napájení zapněte hlavní jednotku a potom odpojte napájecí kabel a ostatní kabely.



   • Pokud byste instalaci provedli s připojeným kabelem, mohli byste o kabel zakopnout a poranit se.

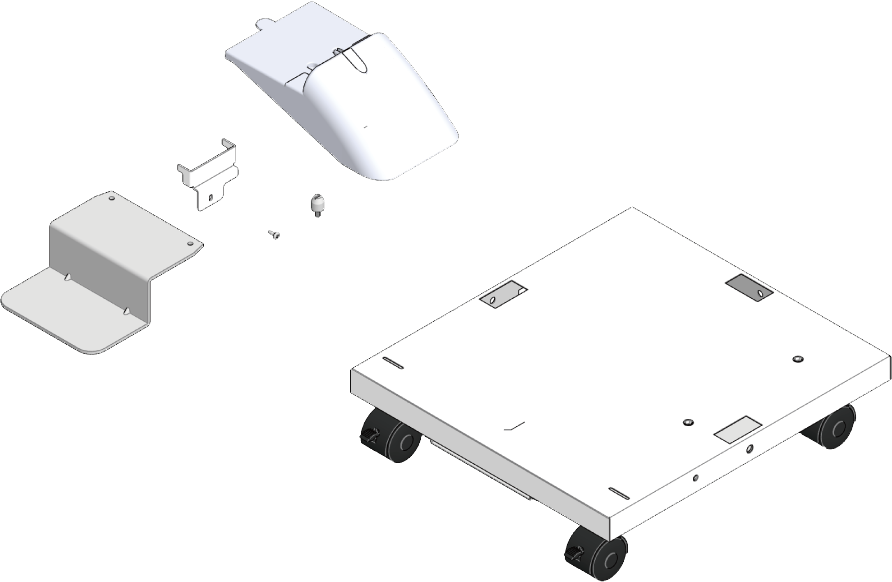

2. Zkontrolujte, zda máte všechny díly speciálního stojanu s kolečky.

   1. Hlavní jednotka
   2. Stabilizační podpěra a (1x)
   3. Podpěra proti převrhnutí b ( x3)

   4. Polohovací kolík (x 2)

   5. Kovové upevňovací prvky pro stojan s kolečky (x 2)
   6. Šroub (x 2)

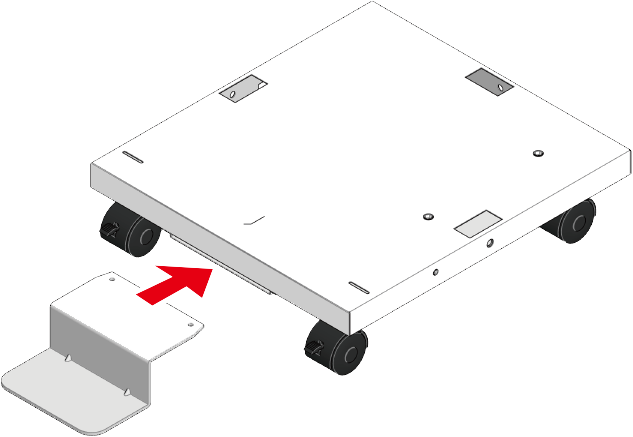

3. Podpěru proti převrhnutí a namontujte na přední stranu speciálního stojanu s kolečky.

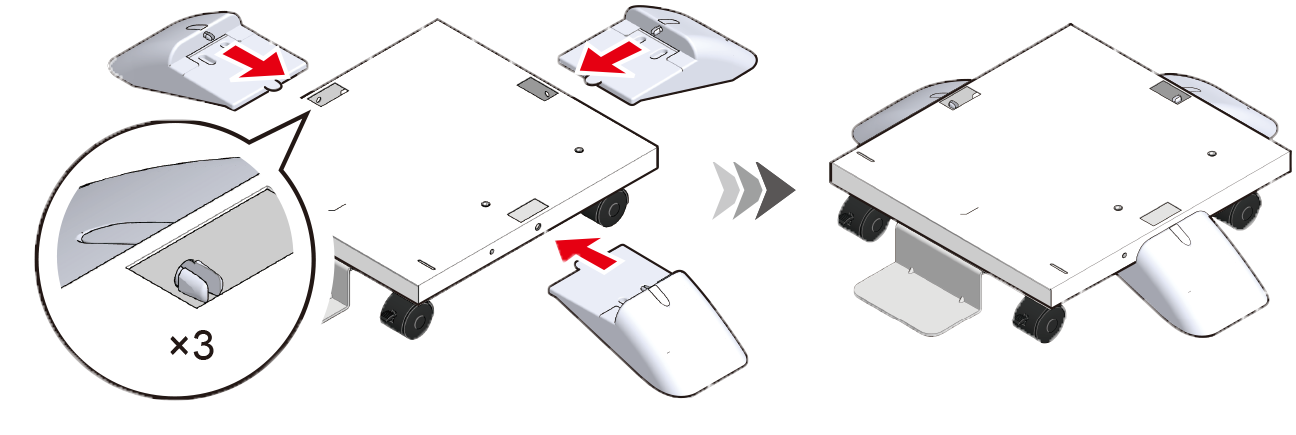

4. Namontujte stabilizační podpěru b (3x) na obě strany a na zadní stranu speciálního stojanu s kolečky.

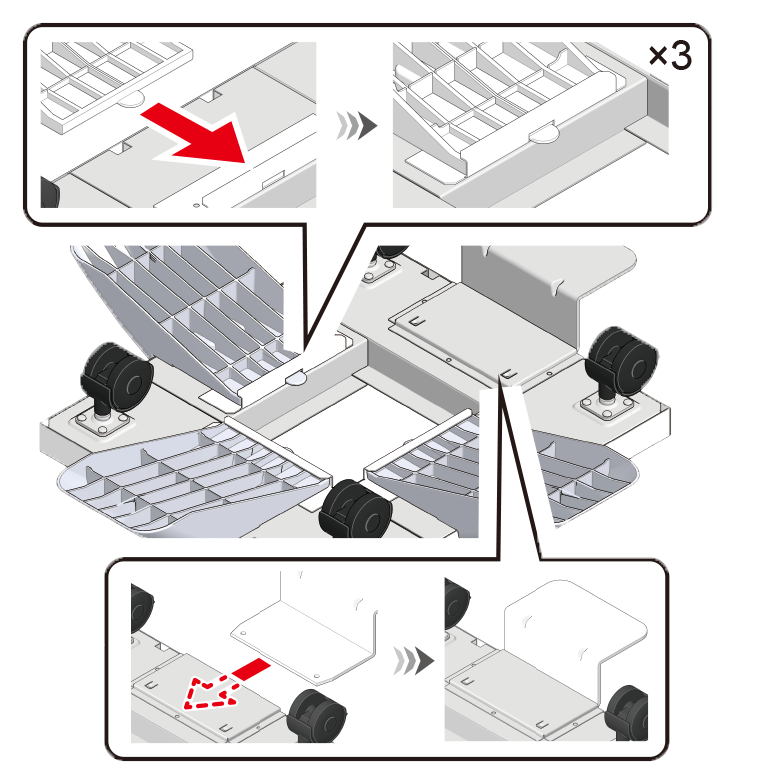

5. Zkontrolujte, zda jsou podpěra proti převrhnutí a i podpěra proti převrhnutí b (x 3) na místě tím, že speciální stojan s kolečky obrátíte vzhůru nohama.

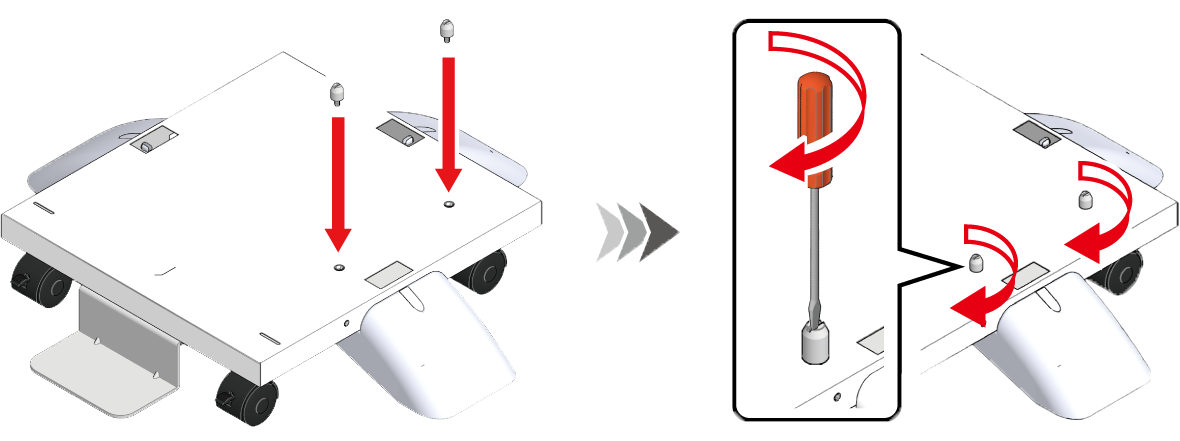

6. Otočte speciální stojan s kolečky zpět a namontujte polohovací kolík (x 2). Polohovací kolík (x 2) upevněte otáčením plochým šroubovákem.

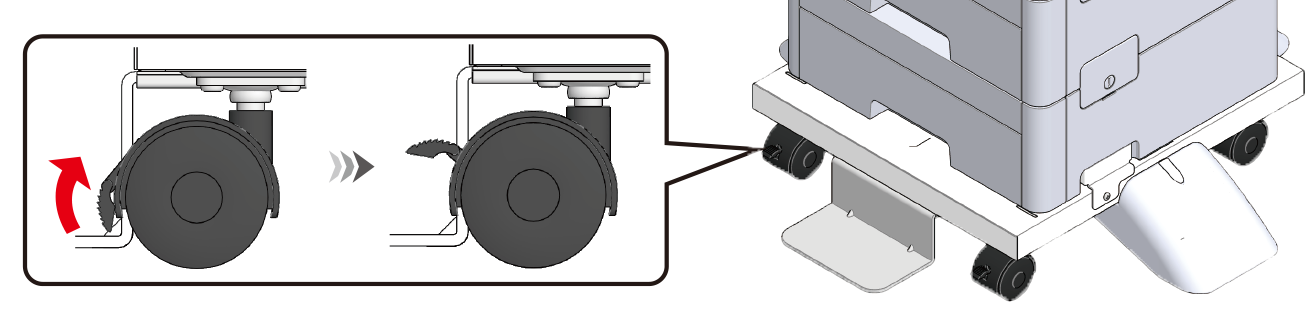

7. Zamkněte kolečka (2x), aby se speciální stojan s kolečky při instalaci hlavní jednotky a rozšiřujícího zásobníku nepohyboval.

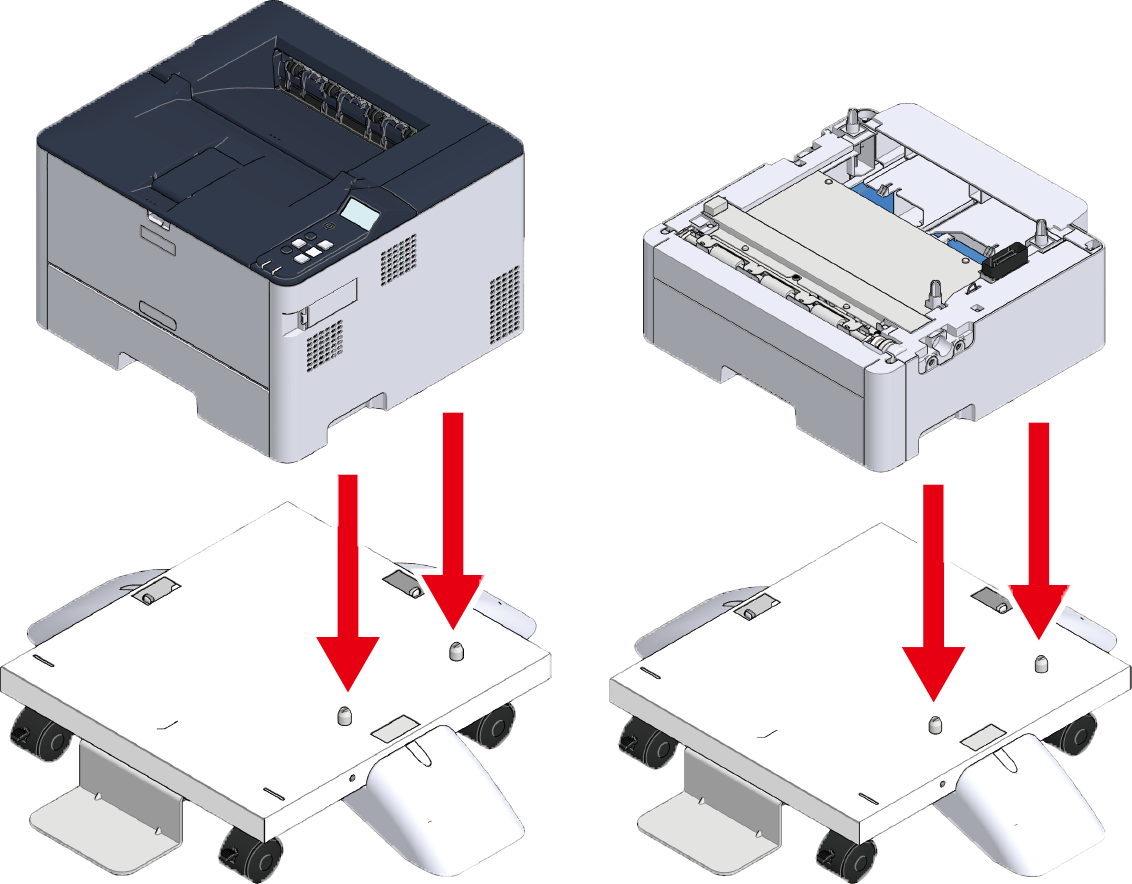

8. Vyrovnejte přední stranu hlavní jednotky nebo rozšiřujícího zásobníku podle oválných otvorů na obou stranách přední strany speciálního stojanu s kolečky a umístěte hlavní jednotku nebo rozšiřující zásobník na speciální stojan s kolečky tak, aby polohovací kolíky speciálního stojanu s kolečky zapadly do otvorů ve spodní části.

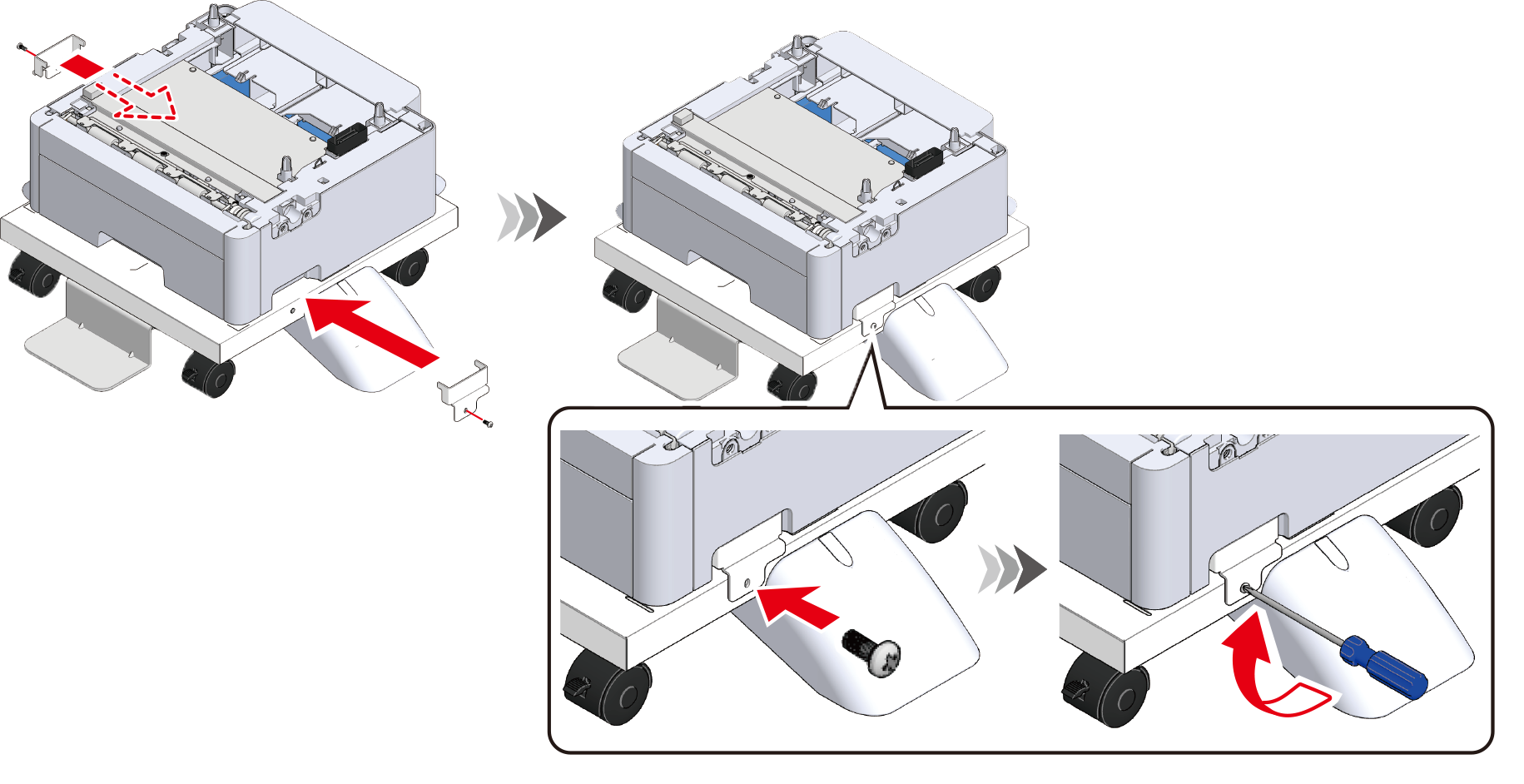

9. Pomocí křížového šroubováku připevněte hlavní jednotku nebo rozšiřující zásobník na speciální stojan s kolečky s použitím kovových upevňovacích prvků (2x) a šroubů (2x).
   Na obrázku je příklad upevnění rozšiřovacího zásobníku a speciálního stojanu s kolečky.

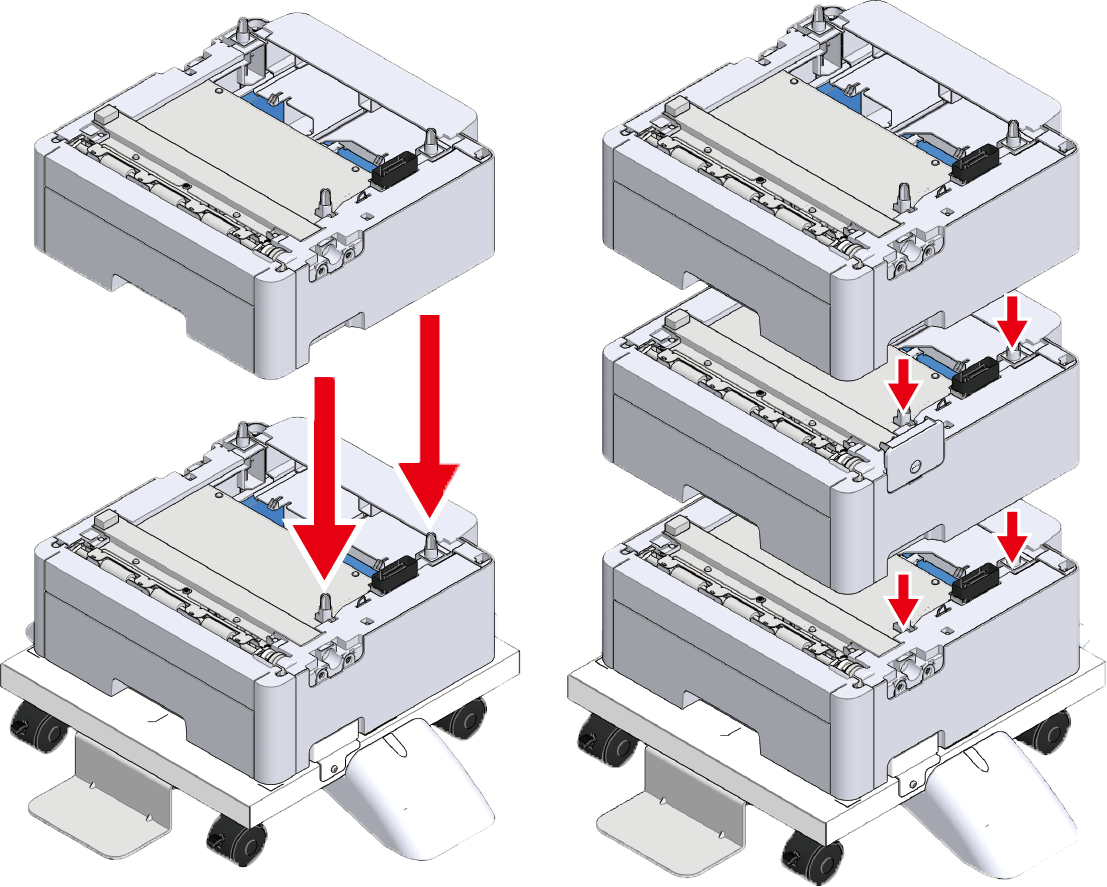

10. Chcete-li přidat jednotku rozšiřujícího zásobníku, vyrovnejte pravou a přední stranu instalované jednotky rozšiřujícího zásobníku podle pravé a přední strany rozšiřujícího zásobníku připevněného na speciálním stojanu s kolečky a opatrně nasaďte instalovanou jednotku rozšiřujícího zásobníku tak, aby výstupky zapadly do příslušných otvorů.

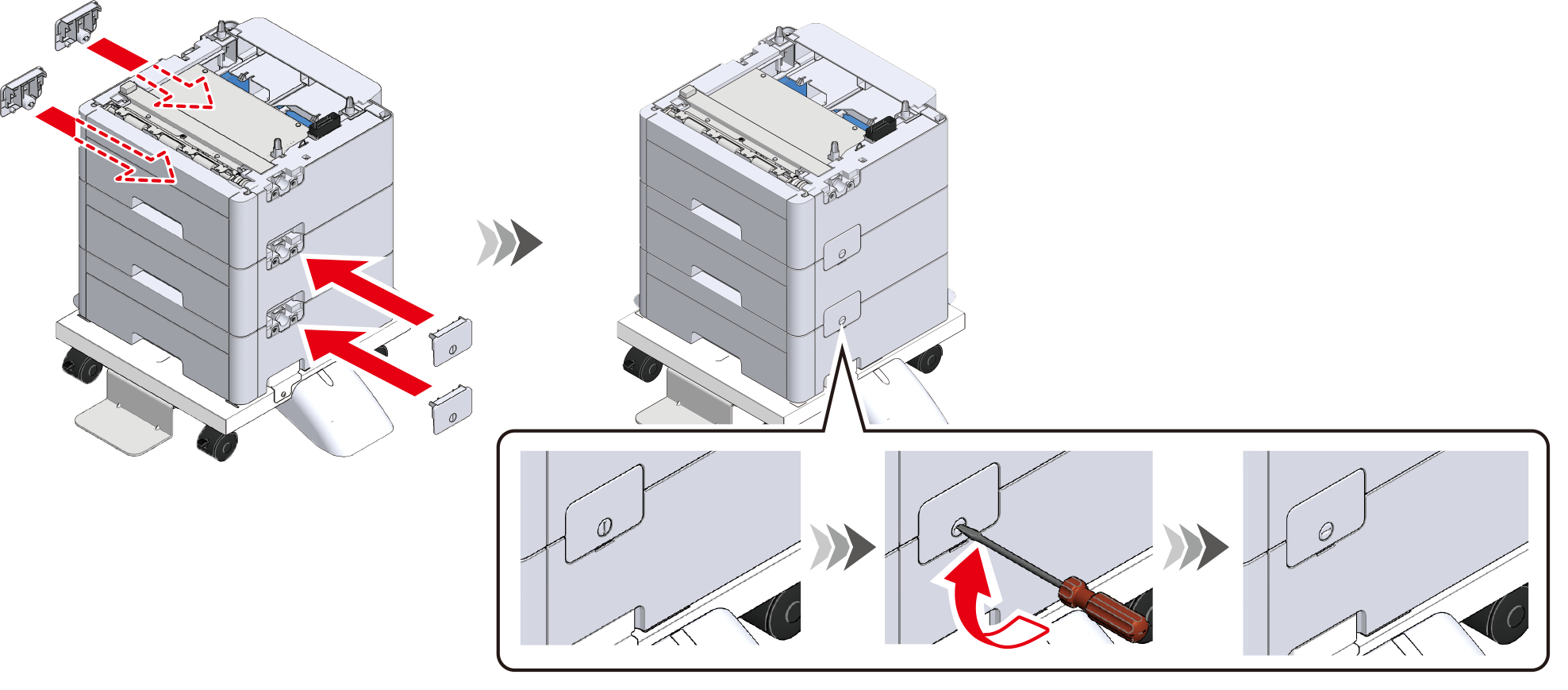

11. Pomocí šroubováku s plochou hlavou spojte obě jednotky rozšiřujícího zásobníku na jejich levé a pravé straně k sobě s použitím dodaných spojovacích součástí.

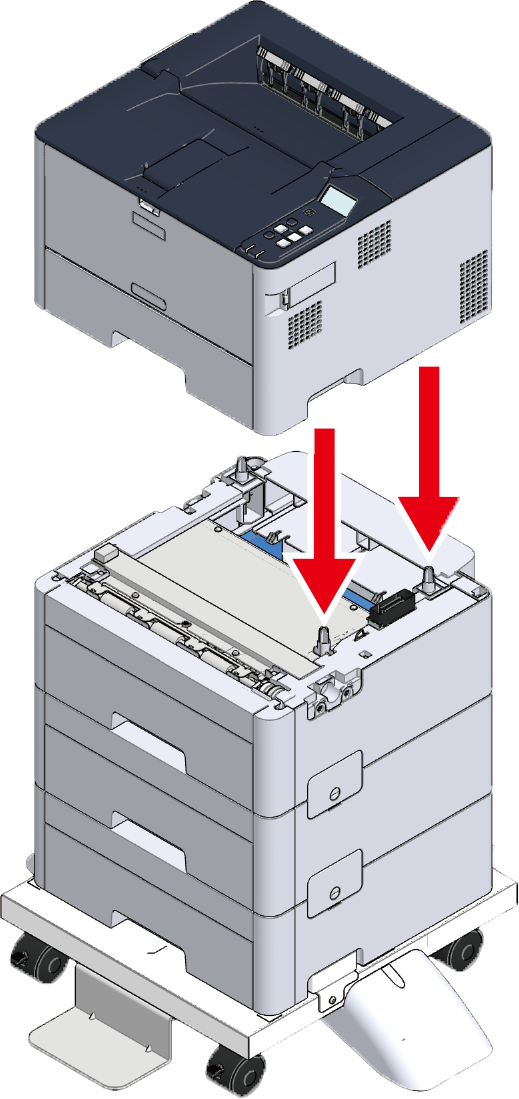

12. Vyrovnejte vyrovnejte pravou a přední stranu hlavní jednotky podle jednotky rozšiřujícího zásobníku a opatrně ji na ni nasaďte tak, aby výstupky jednotky rozšiřujícího zásobníku zapadly do otvorů na spodní straně hlavní jednotky.

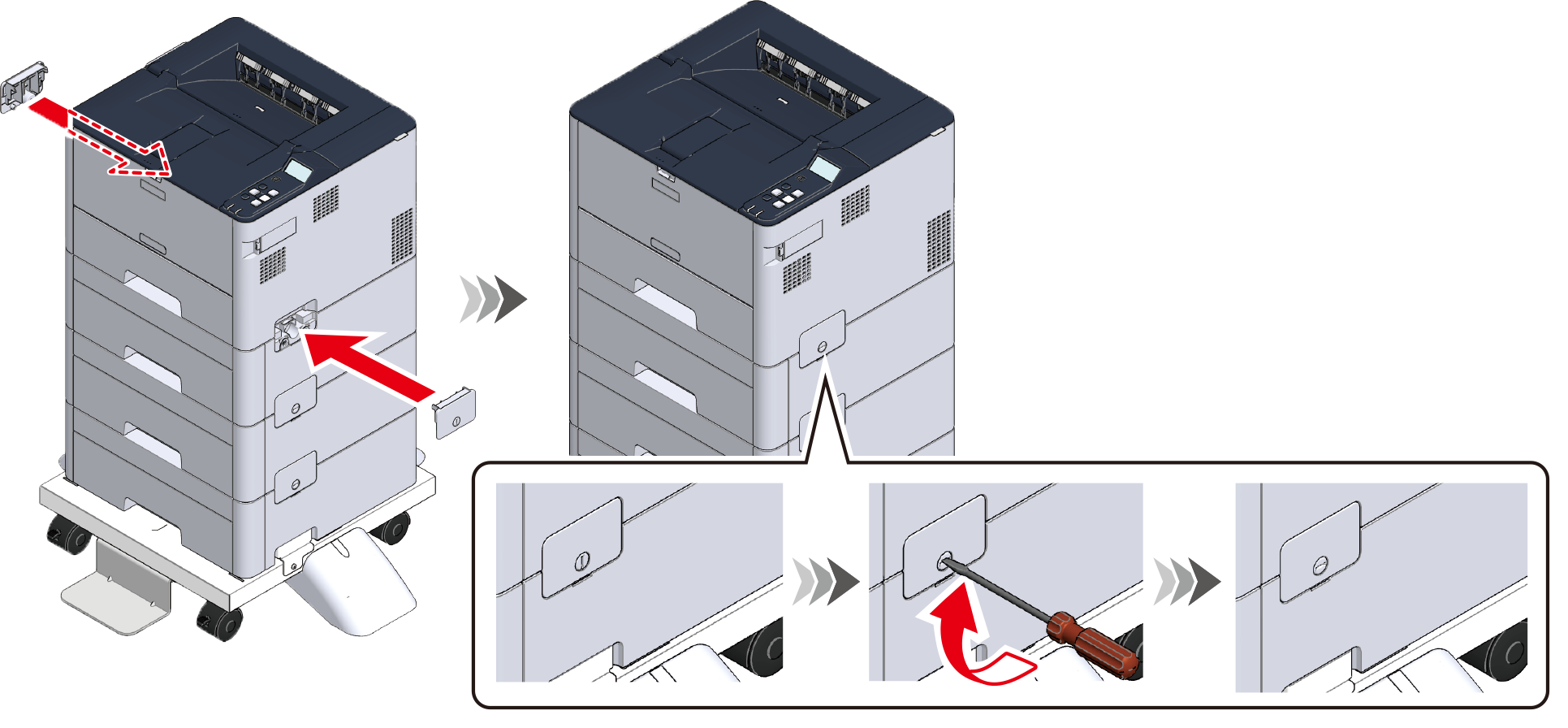

13. Po nasazení rozšiřujícího zásobníku spojte hlavní jednotku a jednotku rozšiřujícího zásobníku na jejich levé a pravé straně k sobě pomocí šroubováku s plochou hlavou s použitím dodaných spojovacích součástí.

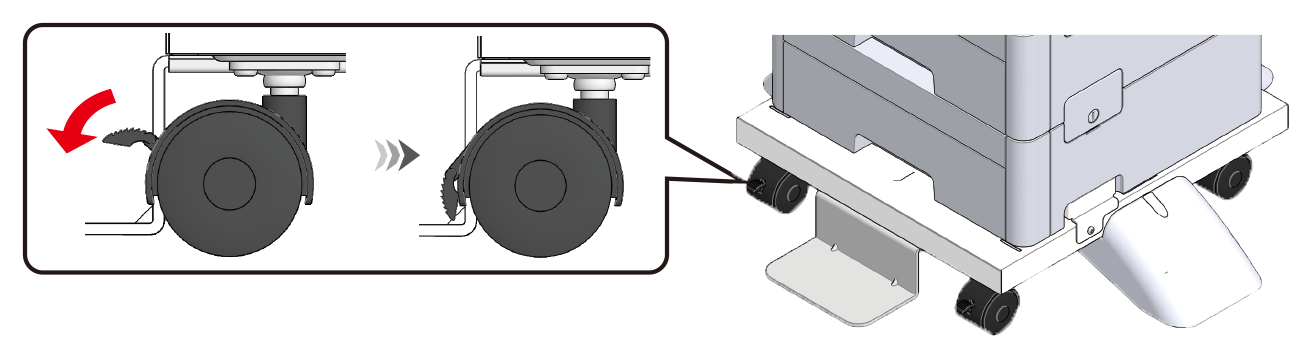

14. Před přemístěním tohoto zařízení odemkněte kolečka (x 2).



    • Při přemisťování zařízení tlačte na kolečka. Pokud byste tlačili na hlavní jednotku, mohlo by se zařízení převrátit.



15. Po přemístění zařízení na určené místo zamkněte kolečka (2x), zamezíte tak náhodnému posunutí.





    • Při přemisťování tohoto zařízení, při výměně spotřebního materiálu nebo výměnných dílů nebo při vkládání papíru do zásobníku dodržujte následující pokyny, aby se tiskárna nepřevrátila.

      • Při přemisťování zařízení tlačte na kolečka. Pokud byste tlačili na hlavní jednotku, mohlo by se zařízení převrátit.

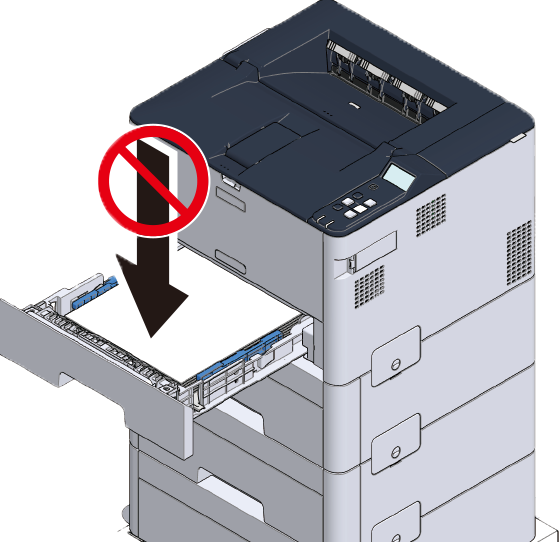

      • Na vysunutou kazetu netlačte shora.



      • Na přístroj s vytaženými kazetami netlačte zezadu.




16. Zapojte napájecí kabel a odpojené kabely zpět do hlavní jednotky.

17. Stisknutím napájecího tlačítka zapněte toto zařízení.

18. Pokud jste nenainstalovali jednotku rozšiřujícího zásobníku, je tímto instalace dokončena.
    Pokud jste nainstalovali jednotku rozšiřujícího zásobníku, vyberte na ovládacím panelu stisknutím tlačítka pro posouvání ▼ položku [Menus (Nabídky)] a stiskněte tlačítko «OK».

19. Zkontrolujte, zda je vybrána položka [Information (Informace)], a stiskněte tlačítko «OK».

20. Zkontrolujte, zda je vybrána položka [Tray Count (Pocet zasobniku)], a stiskněte tlačítko «OK».
21. Zkontrolujte, zda se nainstalovaná jednotka rozšiřujícího zásobníku zobrazuje na displeji.
22. Po kontrole zobrazení se stisknutím tlačítka «CANCEL» vraťte na obrazovku pohotovostního režimu.

23. Po připojení počítače k tomuto zařízení a instalaci softwaru nastavte jednotku rozšiřujícího zásobníku v ovladači tiskárny.
