Výměna válce podavače papíru (zásobník 1)

Cyklus výměny viz „Válec podavače papíru“.

V této části je jako příklad použit postup výměny válce podavače papíru 1. zásobníku. Válec podavače papíru 2., 3. a 4. zásobníku můžete vyměnit podle stejného postupu.

  • Válec podavače papíru vyměňujte s čistýma rukama. Pokud se na pryžové části dostane olej nebo krém na ruce, může se funkce podávání papíru zhoršit.


  1. Připravte si novou sestavu válce podavače papíru (pro 1. zásobník) a zkontrolujte, zda máte všechny díly.

    Válec podavače papíru (bez ozubení)

    		Válec podavače papíru (s ozubením)
    		Separační válec
    		Pružina

  2. Stisknutím napájecího tlačítka zařízení vypněte.

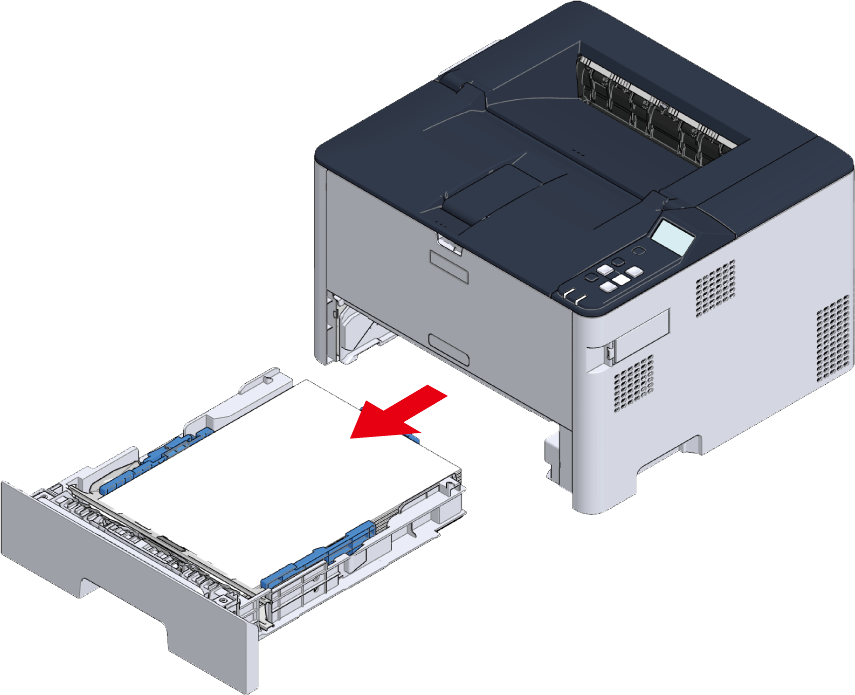

  3. Vysuňte dolní kazetu na papír 1. zásobníku nadoraz, potom ji nadzvedněte a vyjměte.

    • Pokud kazetu na papír vysunete při zapnutém napájení, může se na displeji zobrazit dotaz „Change settings? (Změnit nastavení?)“. Tato zpráva se automaticky přestane zobrazovat během 10 sekund po vrácení kazety na papír do hlavní jednotky.

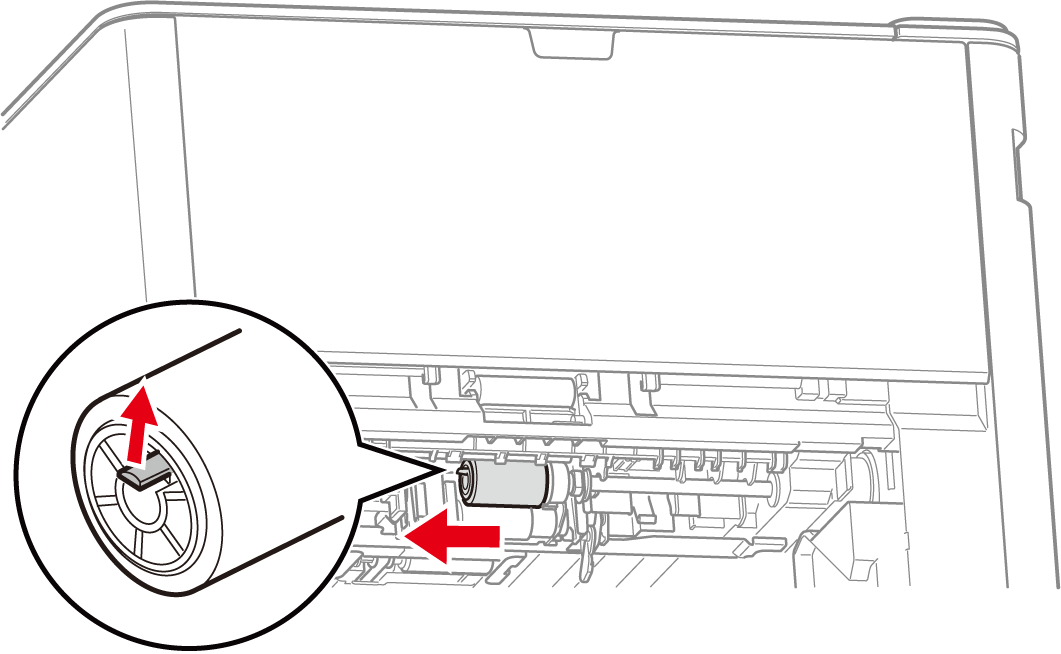

  4. Tlačte výstupky předního válce podavače papíru (bez ozubení) směrem ven (jak je uvedeno na následujícím obrázku) v prostoru, odkud byla vyjmuta kazeta na papír, posuňte válec podavače papíru (bez ozubení) doleva a vyjměte jej.

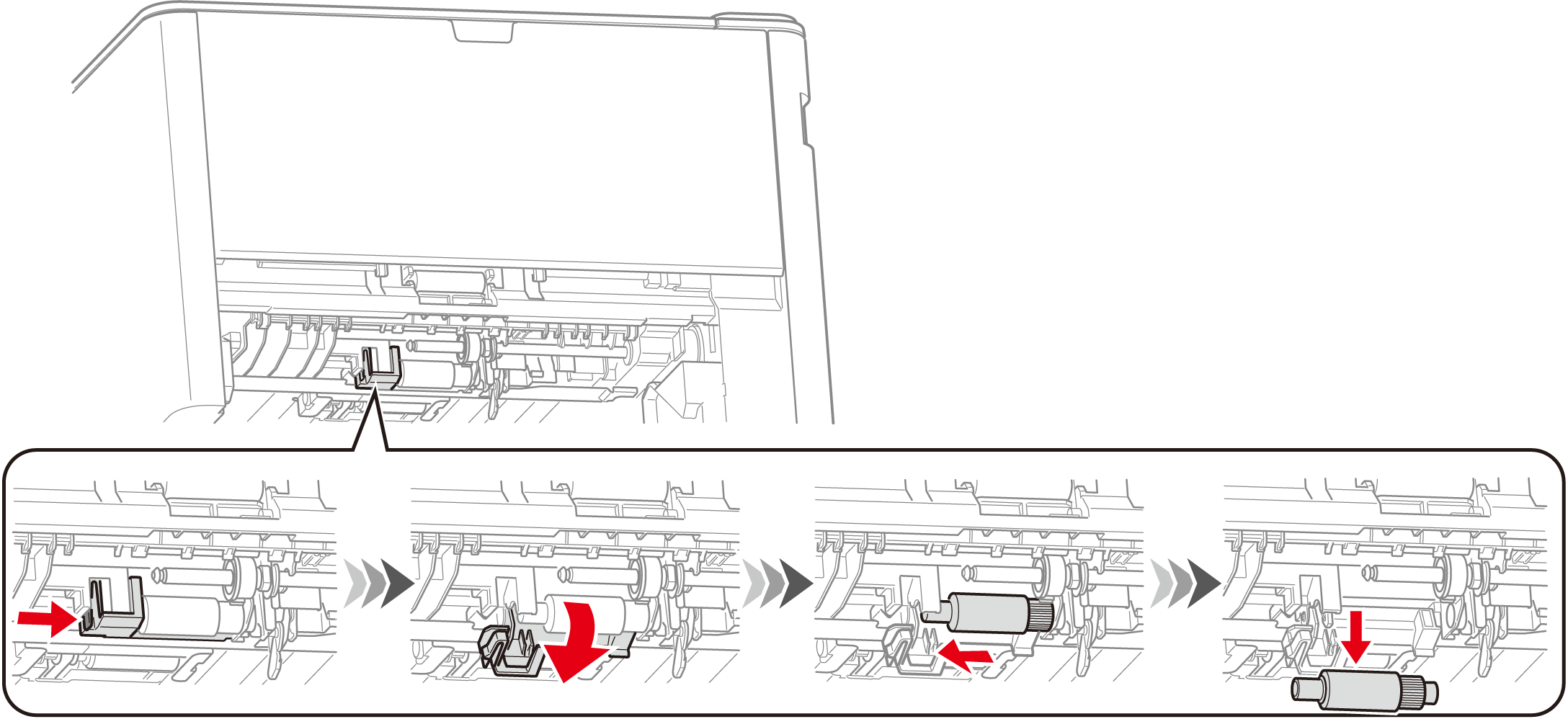

  5. U modelu B433 sklopte černý kryt dolů stlačením výstupku na jeho levé straně a vyjměte vnitřní válec podavače papíru (s ozubením).

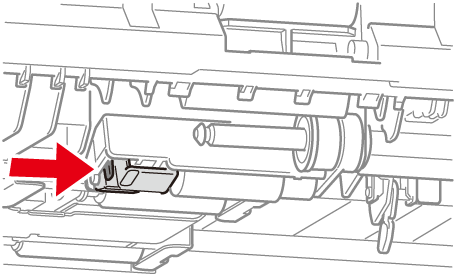

    U modelu B513 stlačte jazýček a vyjměte vnitřní válec podavače papíru (s ozubením).

  6. Nasaďte do zařízení pravou stranu nového válce podavače papíru (s ozubením) a zavřete černý kryt tak, aby slyšitelně zapadl.

  7. Přidržujte nový válec podavače papíru (bez ozubení) tak, aby modrý výstupek byl vlevo, nasuňte jej na přední hřídel a válec podavače papíru zatlačte tak, aby slyšitelně zapadl.

    • Pokud je obtížné jej nainstalovat, pootočte ho mírně doleva a doprava a potom jej nainstalujte znovu.

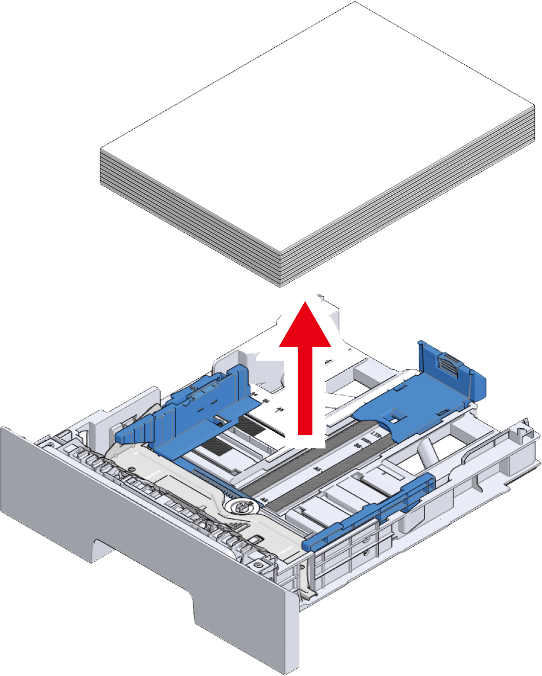

  8. Vyjměte z kazety papír.

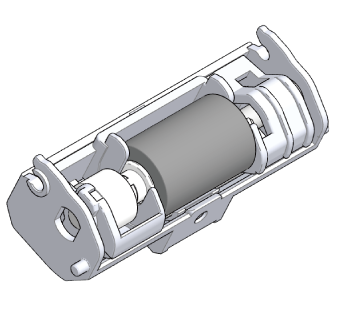

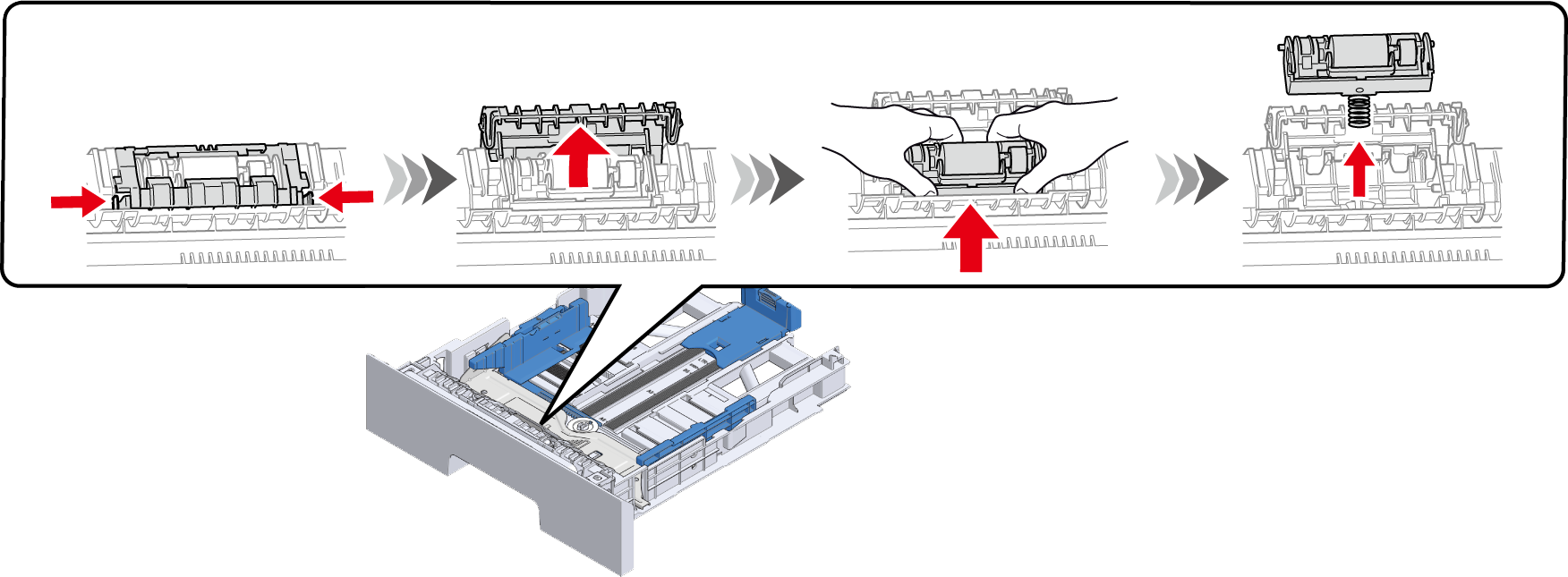

  9. Otevřete kryt separačního válce stlačením výstupků na obou jeho stranách a vyjměte separační válec.

  10. Nasaďte na nový separační válec pružinu.

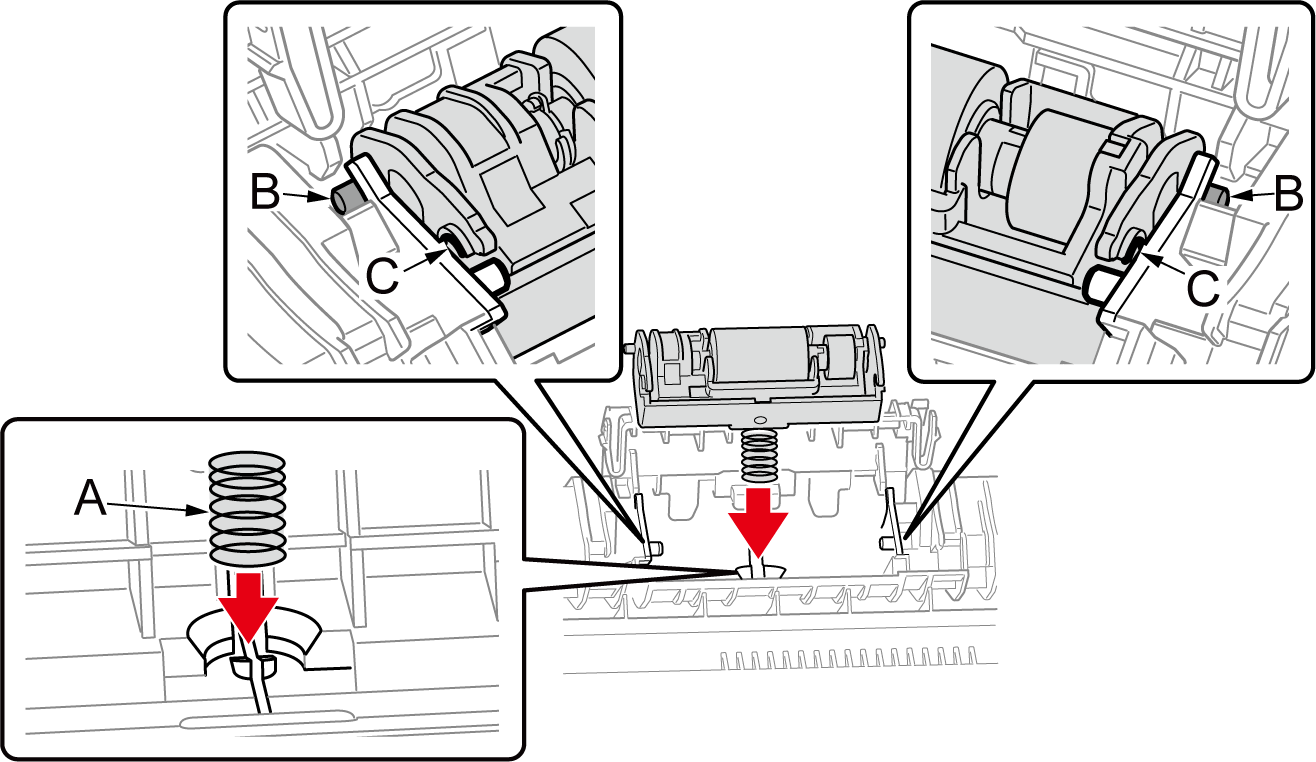

  11. Vyrovnejte pružinu (A) nového separačního válce podle zásobníku, zasuňte hřídel (B) a zatlačte výřez (C) do hřídele zásobníku.

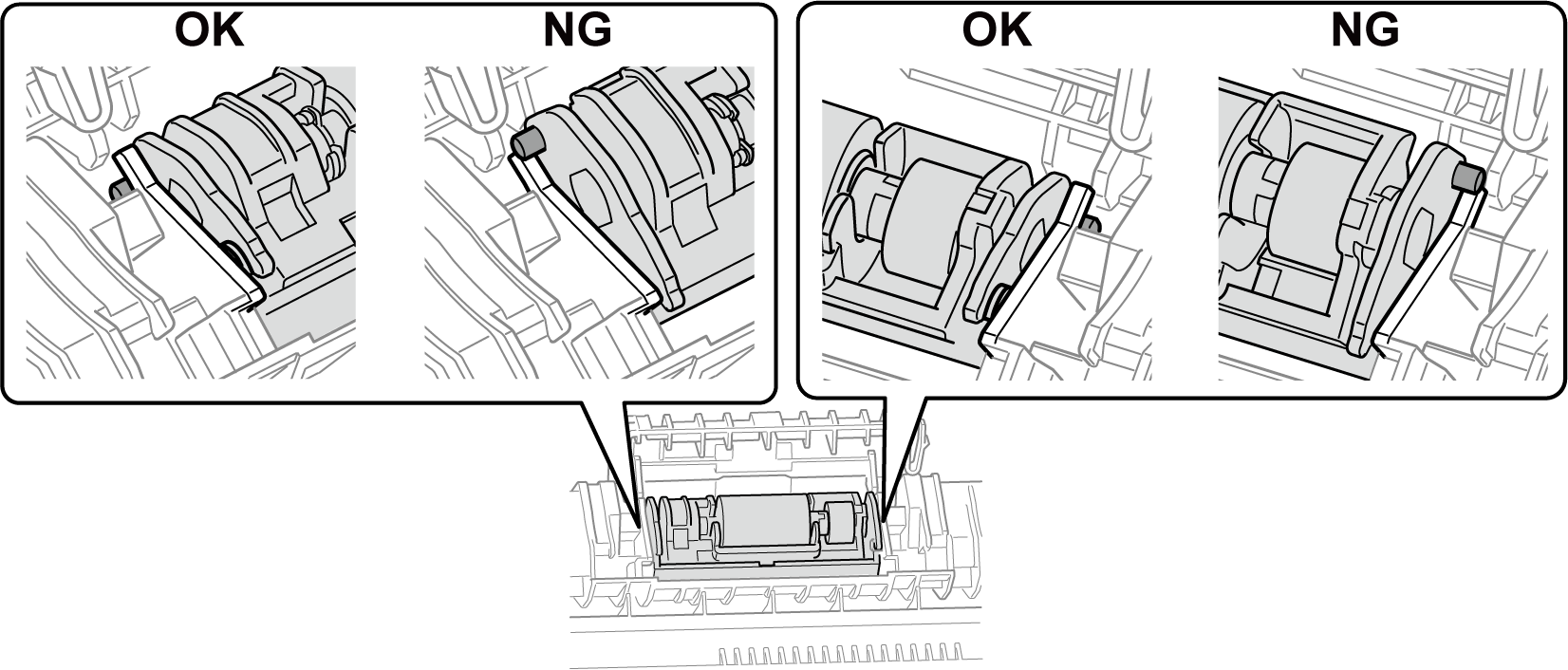

  12. Zkontrolujte, zda je separační válec správně nainstalován.

  13. Zavřete kryt válce.

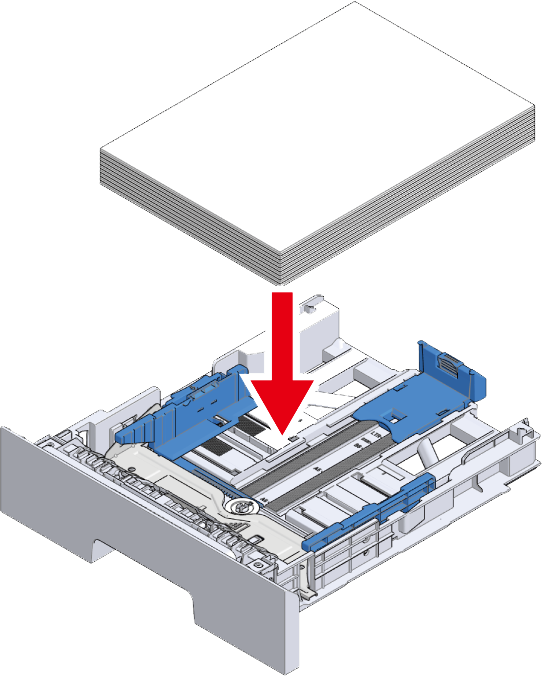

  14. Vložte papír do kazety na papír.

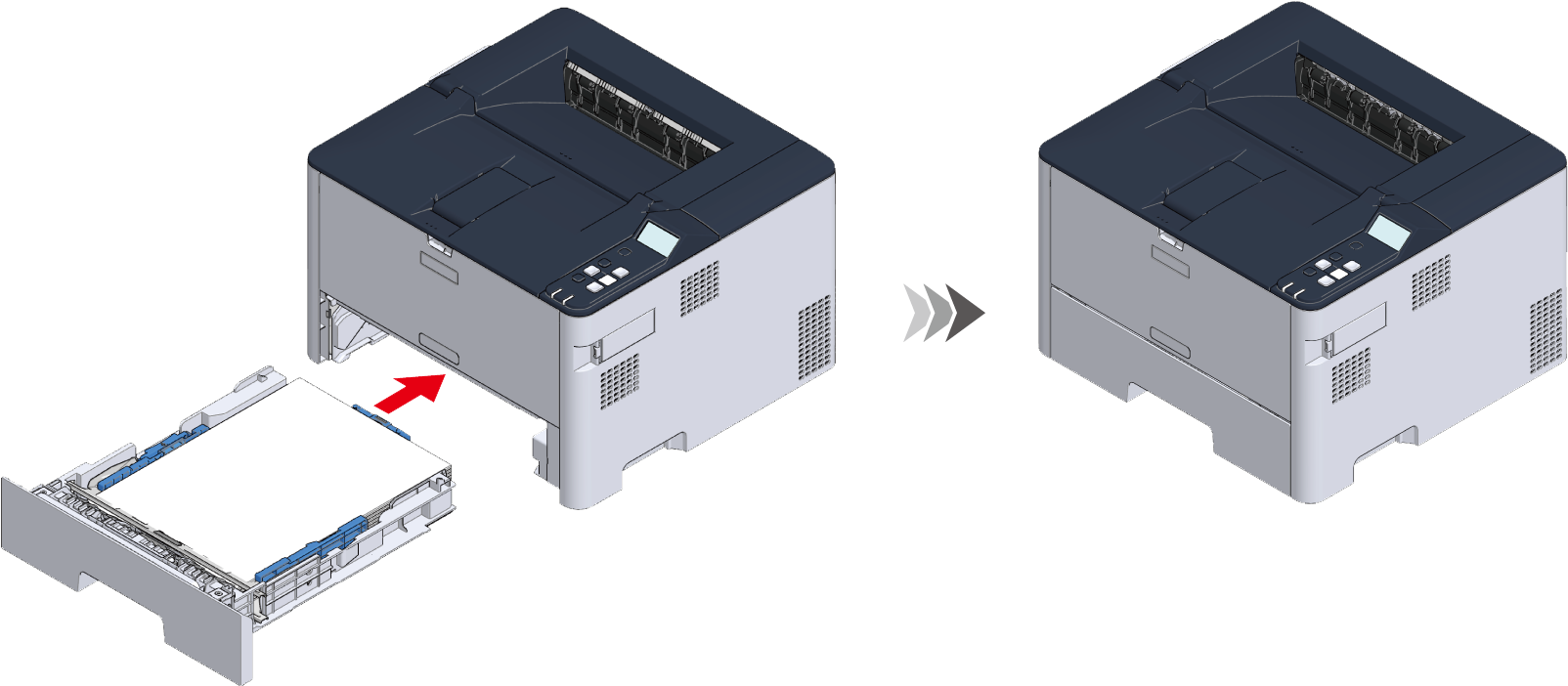

  15. Kazetu na papír mírně skloňte a zasuňte ji zpět do hlavní jednotky na původní místo.

  16. Vymažte počitadlo válce podavače papíru vyměněného zásobníku.
    Na ovládacím panelu vyberte položky [Menus (Nabídky)] - [Admin Setup (Nastavení správce)] - [Others Setup (Ostatní nastavení)] - [Paper Feed Roller Counter Clear (Čítač podávacích válečků papíru čistý)] - [Tray1 Clear (Zásobník1 čistý)] - [Execute (Provést)] - [Yes (Ano)] a stiskněte tlačítko «OK».

  • Použitý válec podavače papíru recyklujte.
