Výměna válce podavače papíru (2., 3., 4. zásobník (volitelný))

Cyklus výměny viz „Válec podavače papíru“.

V této části je jako příklad použit postup výměny válce podavače papíru 2. zásobníku. Válec podavače papíru 3. a 4. zásobníku můžete vyměnit podle stejného postupu.

1. Připravte si novou sestavu válce podavače papíru (pro 2., 3. a 4. zásobník) a zkontrolujte, zda máte všechny díly.

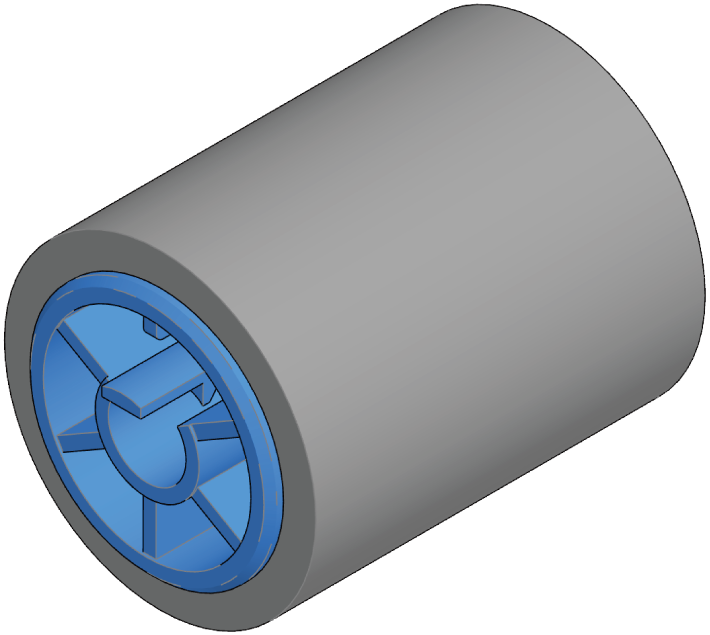

   	Válec podavače papíru (bez ozubení)

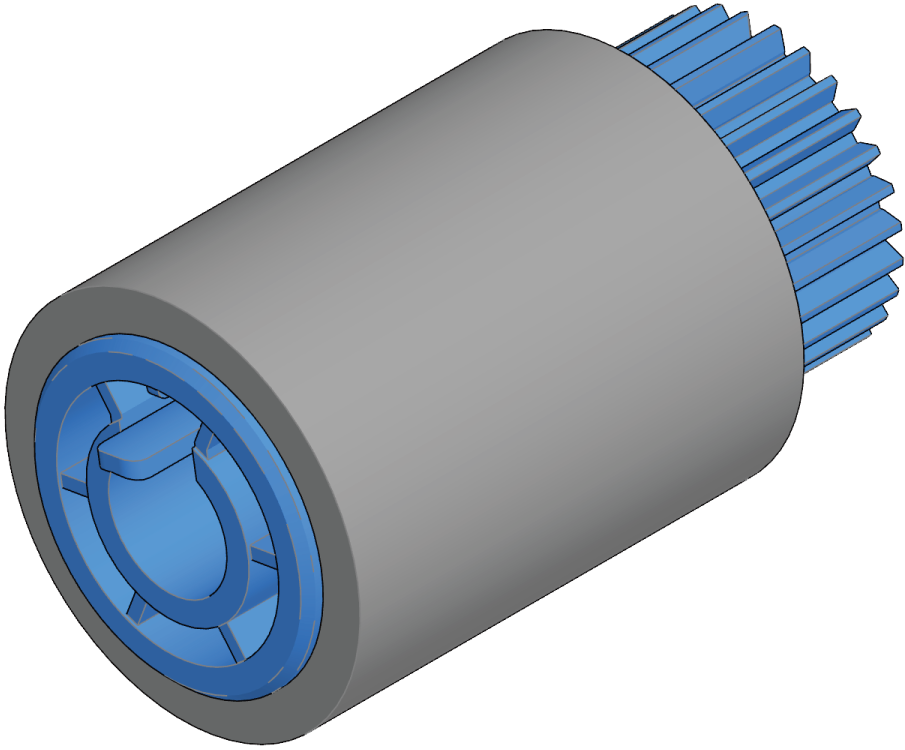

   	Válec podavače papíru (s ozubením)

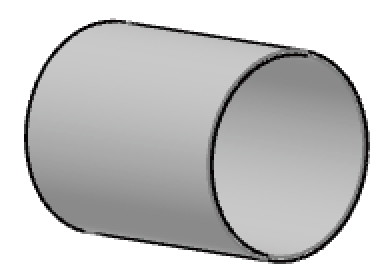

   	Separační válec
   	Pružina

2. Stisknutím napájecího tlačítka zařízení vypněte.

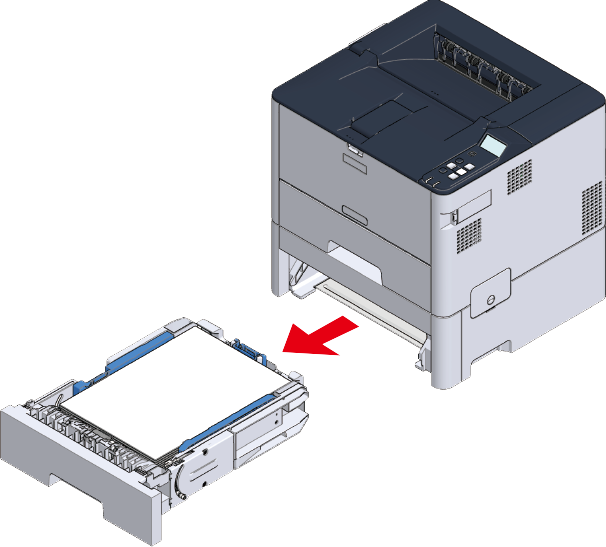

3. Vysuňte dolní kazetu na papír 2. zásobníku nadoraz, potom ji nadzvedněte a vyjměte.



   • Pokud kazetu na papír vysunete při zapnutém napájení, může se na displeji zobrazit dotaz „Change settings? (Změnit nastavení?)“. Tato zpráva automaticky zmizí během 10 sekund po návratu zásobník papíru do hlavní jednotky.



4. Tlačte výstupky předního válce podavače papíru (bez ozubení) směrem ven (jak je uvedeno na následujícím obrázku) v prostoru, odkud byla vyjmuta kazeta na papír, posuňte válec podavače papíru (bez ozubení) doleva a vyjměte jej.



5. Tlačte výstupky zadního válce podavače papíru (s ozubením) směrem ven (jak je uvedeno na následujícím obrázku), posuňte válec podavače papíru (s ozubením) doleva a vyjměte jej.



6. Nainstalujte nový válec podavače papíru (s ozubením). Přidržujte válec podavače papíru (s ozubením) tak, aby modrý výstupek byl vlevo, nasuňte jej na zadní hřídel a válec podavače papíru zatlačte tak, aby slyšitelně zapadl.



7. Nainstalujte nový válec podavače papíru (bez ozubení). Přidržujte válec podavače papíru (bez ozubení) tak, aby modrý výstupek byl vlevo, nasuňte jej na přední hřídel a válec podavače papíru zatlačte tak, aby slyšitelně zapadl.



   • Pokud je obtížné jej nainstalovat, pootočte ho mírně doleva a doprava a potom jej nainstalujte znovu.



8. Vyjměte z kazety papír.



9. Otevřete kryt separačního válce stlačením výstupků na obou jeho stranách a vyjměte separační válec.



10. Nasaďte na nový separační válec pružinu.

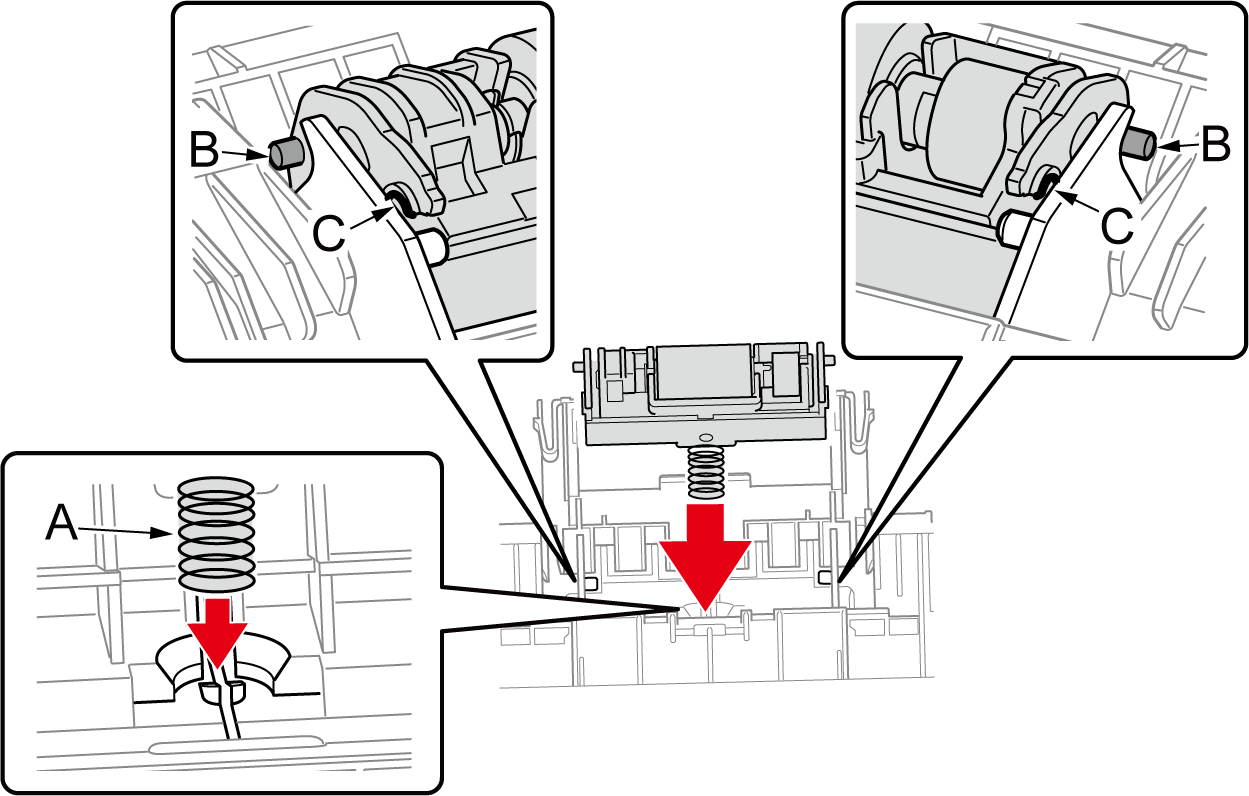

11. Vyrovnejte pružinu (A) nového separačního válce podle zásobníku, zasuňte hřídel (B) a zatlačte výřez (C) do hřídele zásobníku.



    • Nedotýkejte se pryžové části válce.

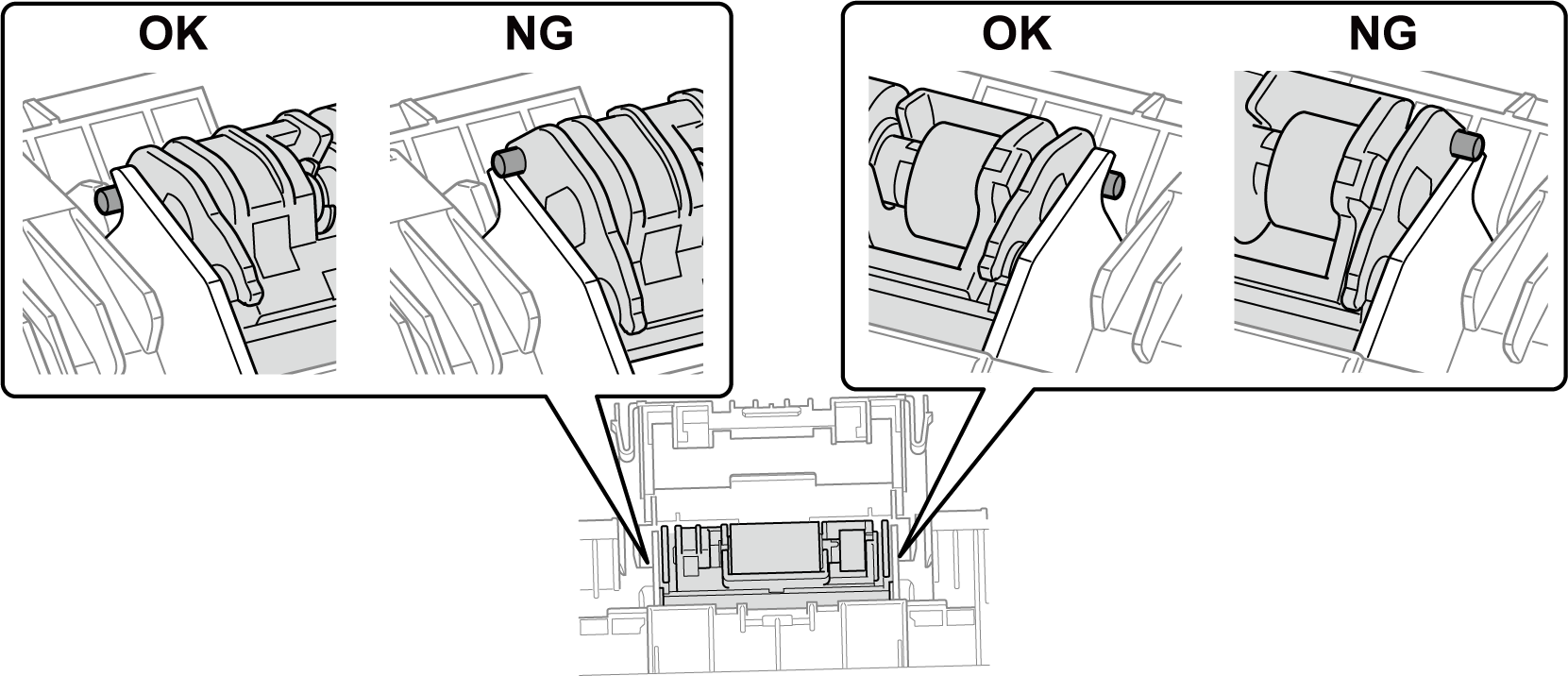

12. Zkontrolujte, zda je separační válec správně nainstalován.



13. Zavřete kryt válce.

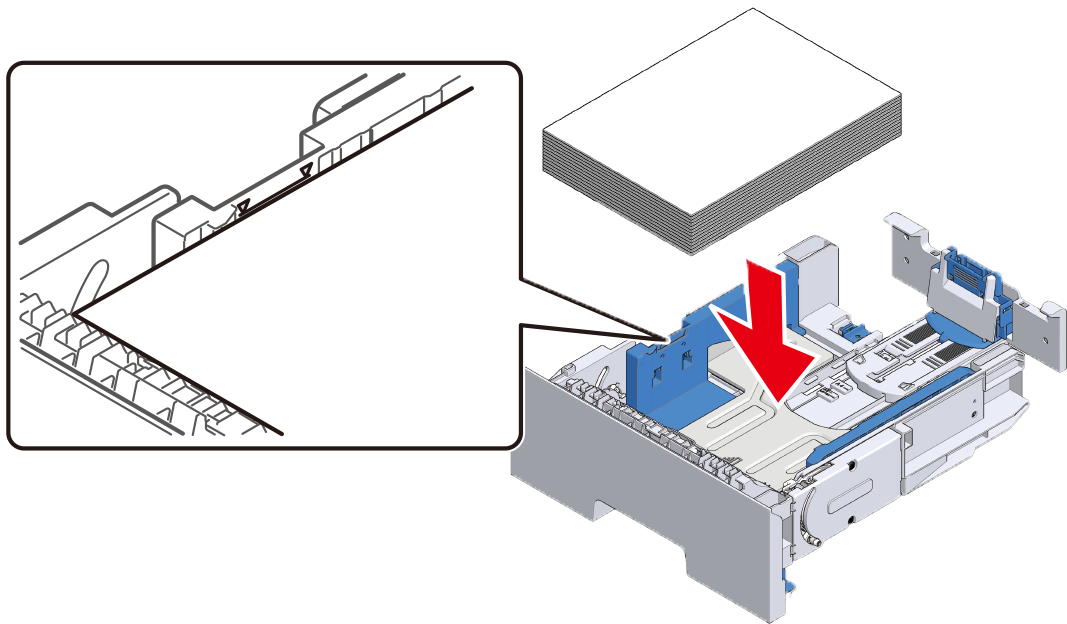

14. Vložte papír do kazety na papír.



15. Kazetu na papír mírně skloňte a zasuňte ji zpět do hlavní jednotky na původní místo.



16. Vymažte počitadlo válce podavače papíru vyměněného zásobníku.
    Na ovládacím panelu vyberte položku [Menus (Nabídky)] - [Admin Setup (Nastavení správce)] - [Others Setup (Ostatní nastavení)] - [Paper Feed Roller Counter Clear (Čítač podávacích válečků papíru čistý)] - [Name of the replaced tray Clear (Název vyměněného zásobní čistý)] - [Execute (Provest)] - [Yes (Ano)] a stiskněte tlačítko «OK».
