Výměna obrazového válce a tonerové kazety

Tato část vysvětluje, jak vyměnit obrazový válec a tonerovou kazetu.

Viz „Výměna obrazového válce“, pokud chcete vyměnit pouze obrazový válec a pokračovat v tisku se stávající tonerovou kazetou.

1. Připravte si nový obrazový válec a novou tonerovou kazetu.

2. Otevřete horní kryt (přední).



   • Na otevřený kryt nepokládejte žádné předměty.



3. Stlačte modrou součást na levé straně zařízení a otevřete horní kryt (celý).




4. Ujistěte se, zda modrá páčka na pravé straně tonerové kazety je u značky zamčeného zámku.



   • Modré páčky se nedotýkejte. Pokud je páčka posunutá, může se při vyjímání obrazového válce uvolnit tonerová kazeta a rozptýlit toner.



5. Vyjměte obrazový válec. Vyjímejte jej s tonerovou kazetou připevněnou na obrazovém válci.



   • Neodstraňujte tonerovou kazetu z obrazového válce.



6. Vyjměte nový obrazový válec ze sáčku, v kterém je zabalen, a položte jej na rovnou plochu pokrytou například novinami.



   • Manipulujte s nimi opatrně, protože obrazový válec (jeho zelená část) se velmi snadno poškodí.

   • Obrazový válec nevystavujte přímému slunečnímu světlu ani silnému světlu (asi 1 500 nebo více). Ani pod světlem v místnosti jej neponechávejte nezakryté déle než 5 minut.

   • Nedotýkejte se součástí na spodní straně obrazového válce.








7. Odstraňte vysoušecí přípravek.

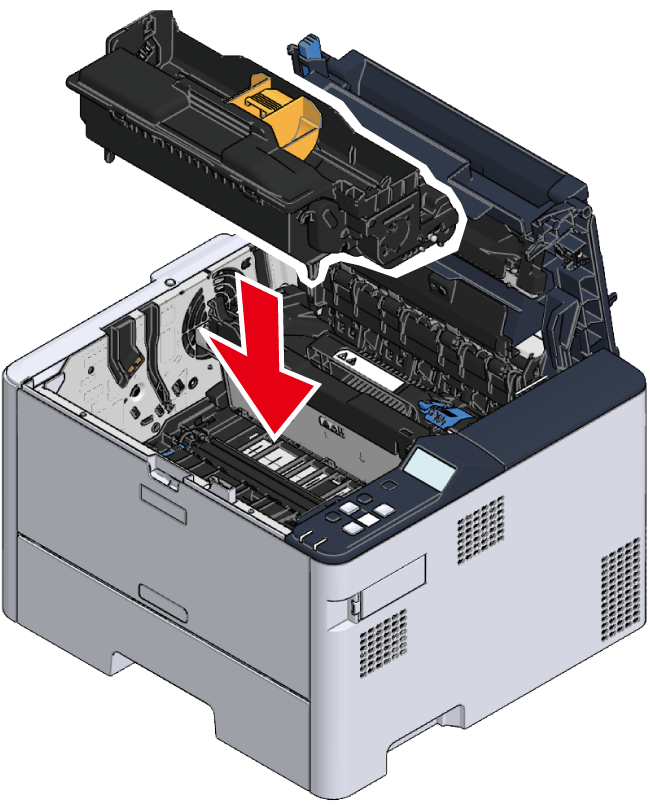

8. Nainstalujte nový obrazový válec do hlavní jednotky.

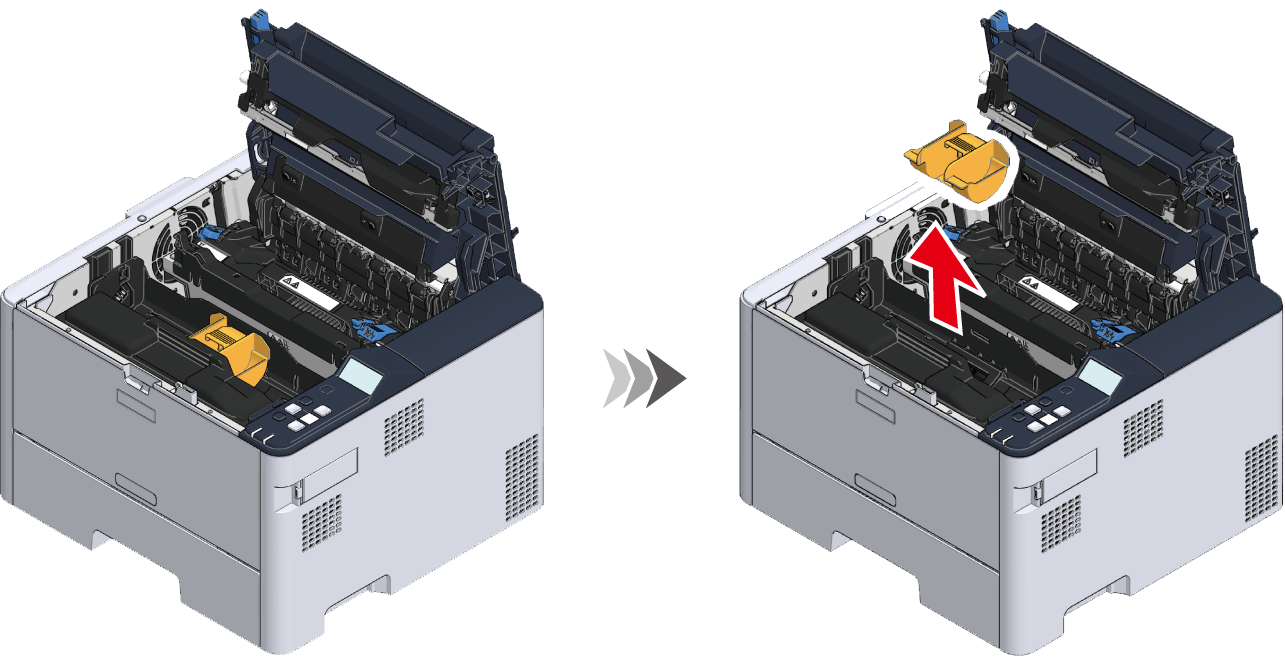

9. Odstraňte kryt toneru připevněný na obrazovém válci.



   • S krytem toneru manipulujte oběma rukama a dbejte na to, abyste s ním nenarazili na okolní předměty. Toner na krytu toneru se může rozptýlit a potřísnit oděv.

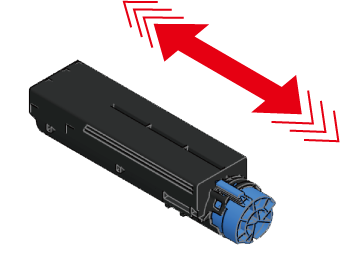

10. Vyjměte novou tonerovou kazetu ze sáčku, v kterém je zabalena, a zatřeste s ní ve vodorovném směru, aby se toner uvnitř rovnoměrně rozložil.



11. Přidržujte tonerovou kazetu ve vodorovné poloze a odstraňte ochranný pásek na spodní straně.

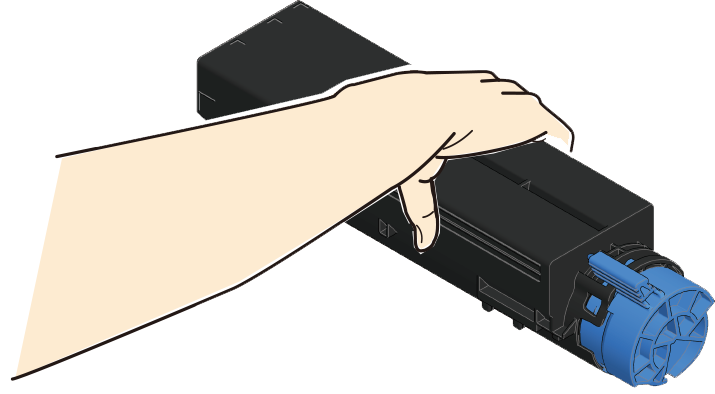

12. Přidržujte tonerovou kazetu plochou stranou nahoru tak, aby modrá páčka byla na pravé straně.



13. Nakloňte levou stranu tonerové kazety dolů, vložte tonerovou kazetu a přitlačte ji na výstupek na obrazovém válci, potom stlačte dolů její pravou stranu.

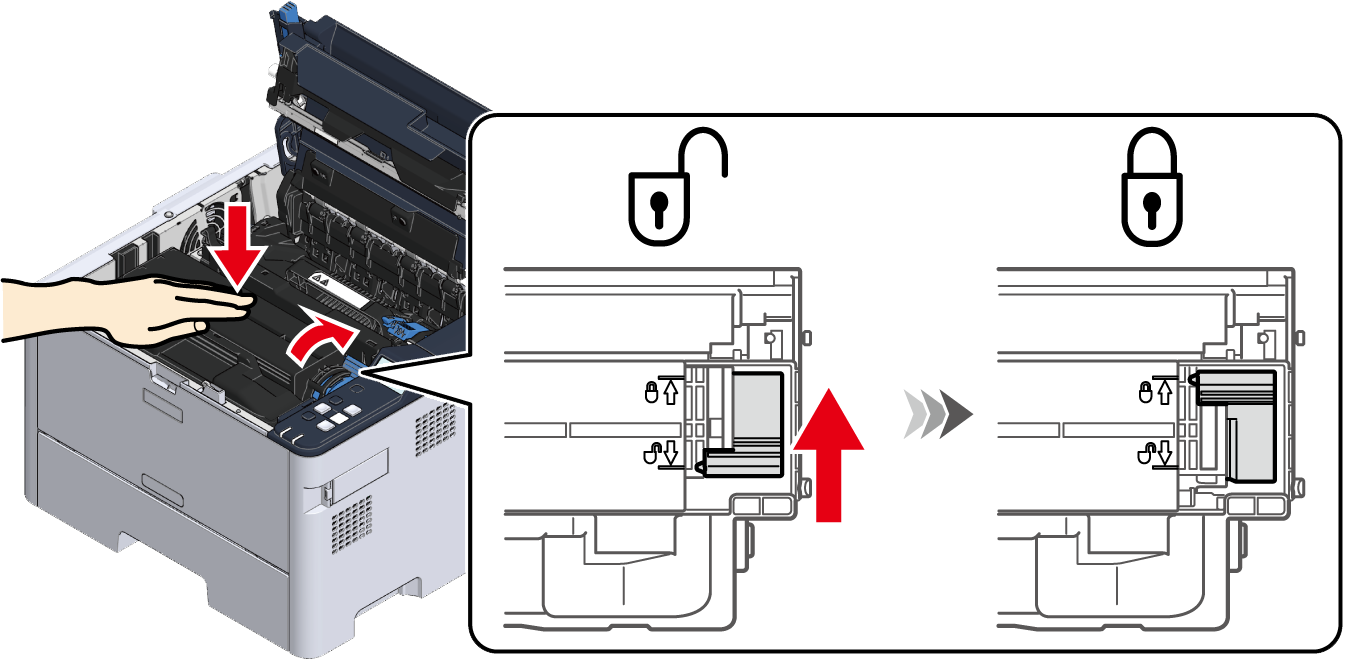

14. Stlačte shora tonerovou kazetu a potom otočte modrou páčku na pravé straně nadoraz směrem k symbolu zavřeného zámku.



    • Pokud nebude tonerová kazeta nainstalována správně, nebude možné její páčku otočit.



15. Zavřete horní kryt ze zadní strany.






16. Zavřete horní kryt (přední).
