Výměna válce podavače papíru (zásobník MP)

Cyklus výměny viz „Válec podavače papíru“.

Válec podavače papíru vyměňujte s čistýma rukama. Pokud se na pryžové části dostane olej nebo krém na ruce, může se funkce podávání papíru zhoršit.

Připravte si novou sestavu válce podavače papíru (pro zásobník MP) a zkontrolujte, zda máte všechny díly.

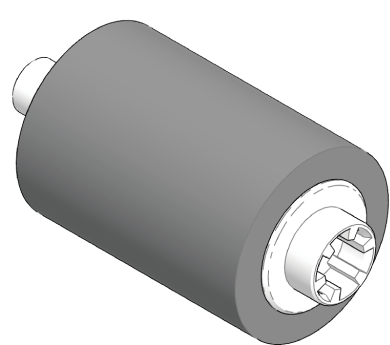

Válec podavače papíru (s ozubením)

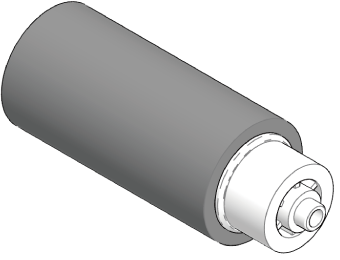

Válec podavače papíru (bez ozubení)
Stisknutím napájecího tlačítka zařízení vypněte.

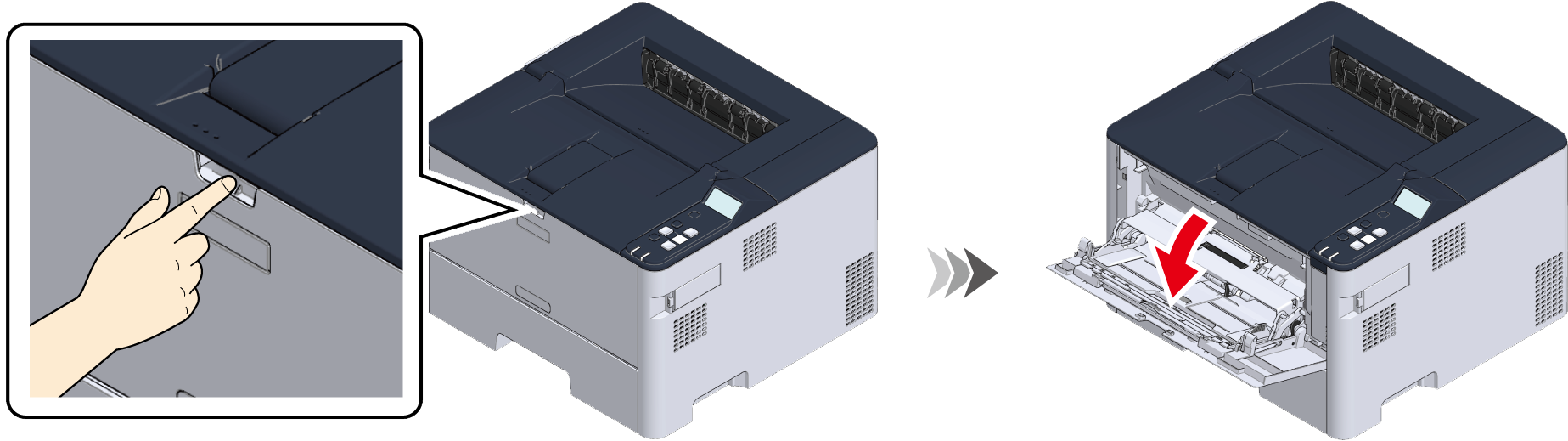

Vložte prst do vybrání na přední straně zásobníku MP a tahem směrem k sobě jej otevřete.

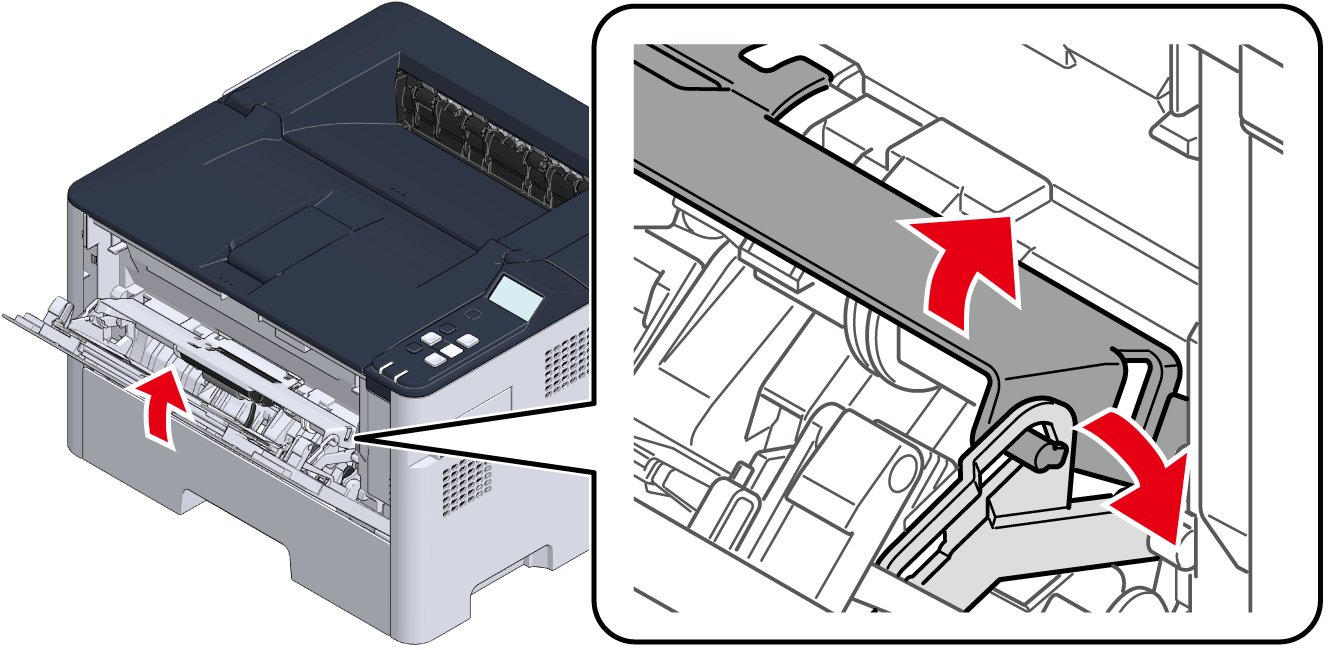

Opatrně zvedněte zásobník MP a přitom otočením pravého ramena směrem ven odemkněte vedení válce.
Stejným způsobem odemkněte rameno na levé straně.

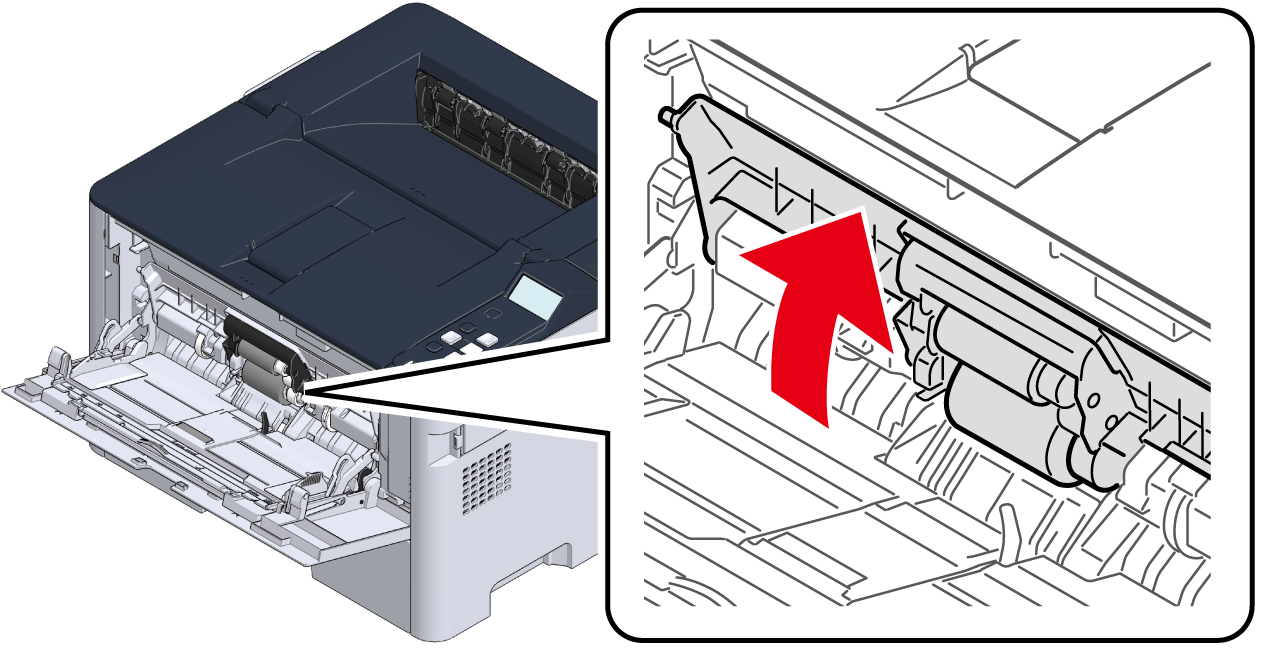

Otevřete vedení válce tak, aby se dotklo hlavní jednotky.

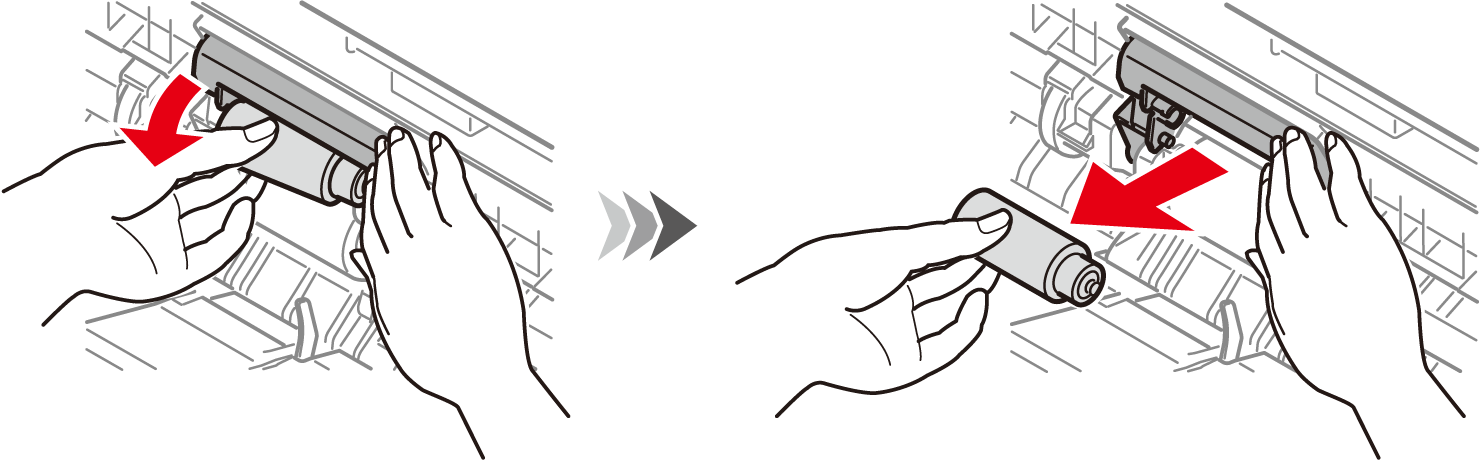

Černý kryt přidržte dole, uchopte levou stranu horního válce podavače papíru (s ozubením) a vysunutím diagonálně směrem doprava dopředu válec vyjměte.
Otevřete vedení krytu ve směru šipky.
Vyjměte spodní válec podavače papíru (bez ozubení).
Otřete separační podložku hadříkem, lehce navlhčeným ve vodě.
Připravte si nový válec podavače papíru (bez ozubení). Na levou stranu nasaďte tenký hřídel a posunutím doprava zamkněte vedení krytu.
- Nedotýkejte se pryžové části válce.

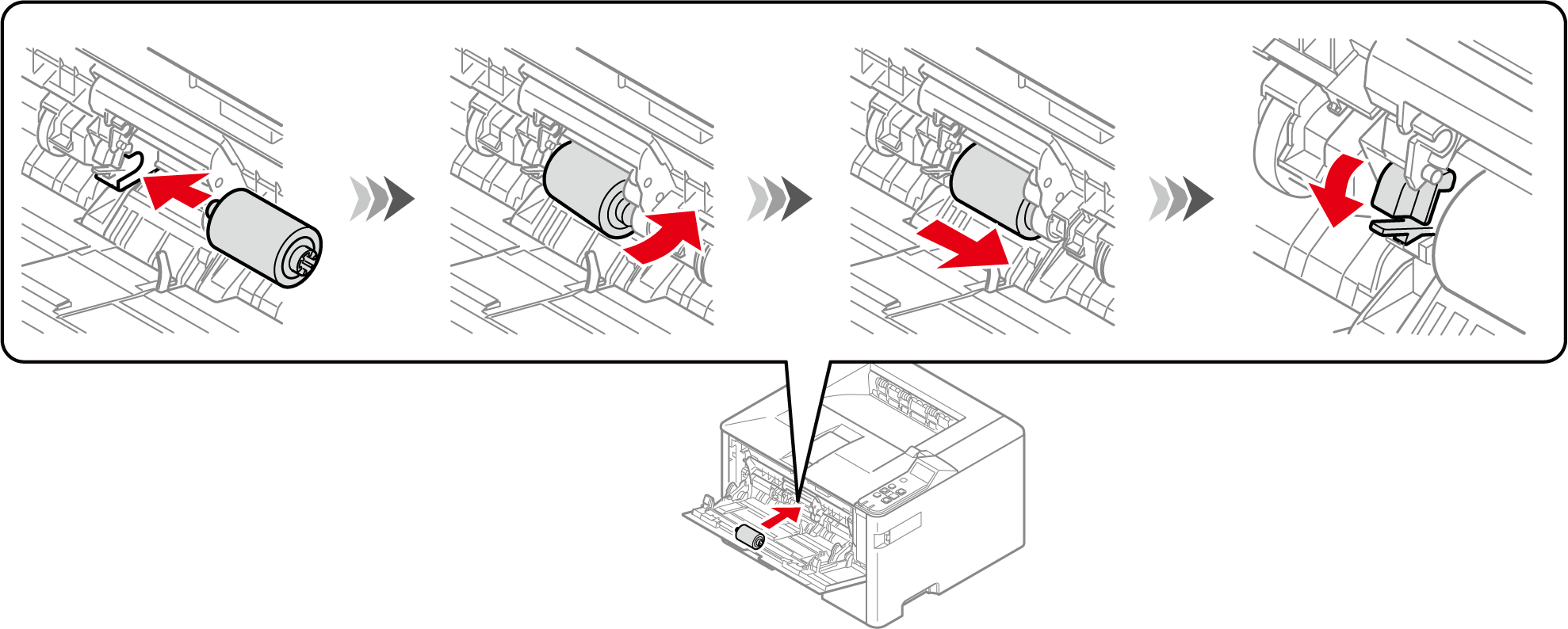

Připravte si nový válec podavače papíru (s ozubením). Válec podavače papíru (s ozubením) otočte tak, aby ozubení bylo na pravé straně, zasuňte jej do horního otvoru a zatlačte jej tak, aby slyšitelně zapadl.

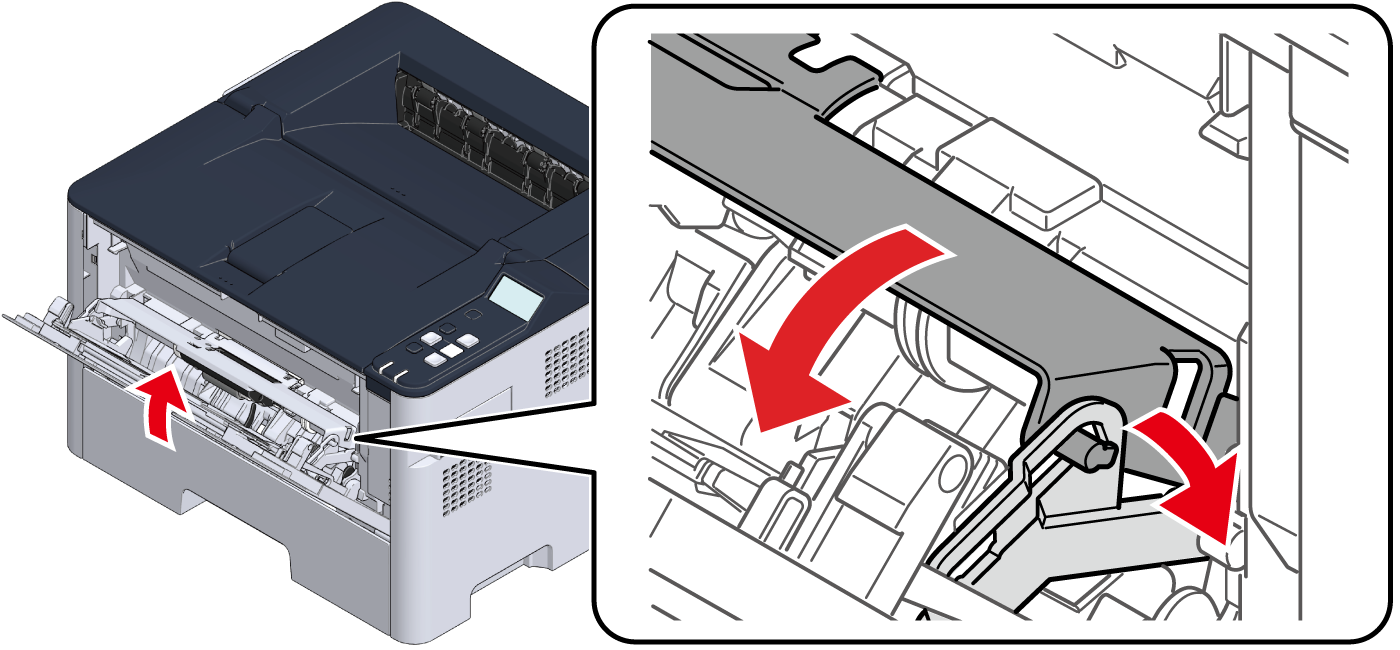

Opatrně zvedněte zásobník MP a přitom otočením pravého ramena směrem ven zamkněte vedení válce.
Stejným způsobem zamkněte levé rameno.

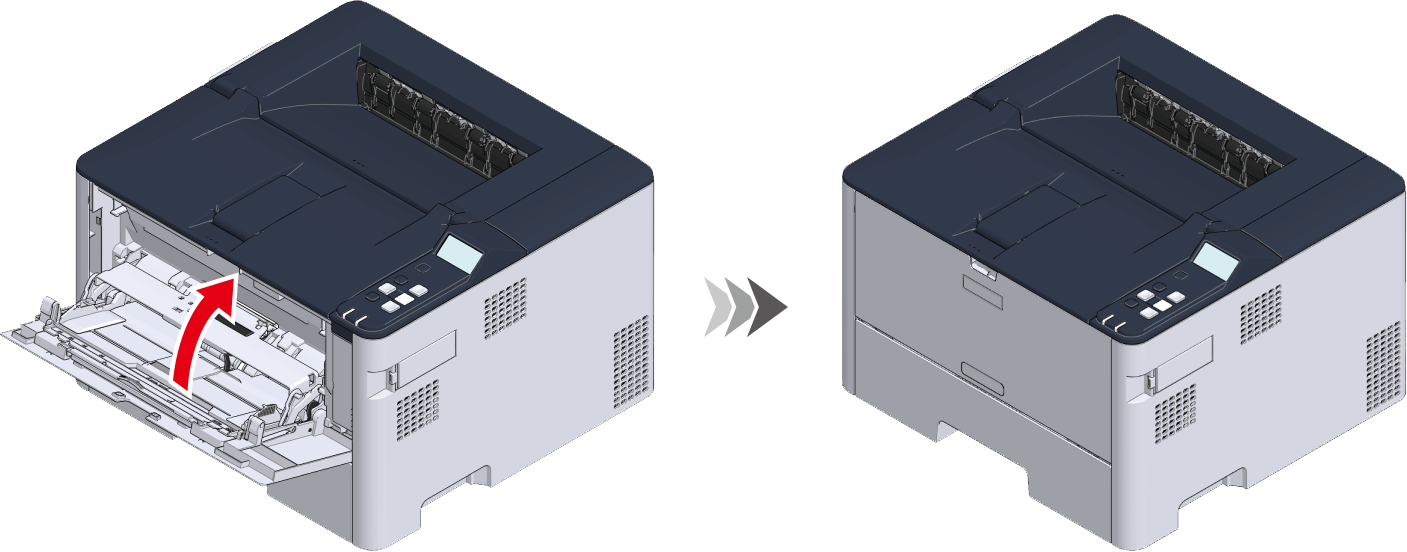

Zavřete víceúčelový zásobník.
Stisknutím napájecího tlačítka zapněte toto zařízení.
Vymažte počítadlo válce podavače papíru zásobníku MP.
Na ovládacím panelu vyberte položky [Menus (Nabídky)] - [Admin Setup (Nastavení správce)] - [Others Setup (Ostatní nastavení)] - [Paper Feed Roller Counter Clear (Čítač podávacích válečků papíru čistý)] - [MP Tray Clear (MP zásobník čistý)] - [Execute (Provést)] - [Yes (Ano)] a stiskněte tlačítko «OK».
