Výměna obrazového válce

Tato část vysvětluje, jak vyměnit pouze obrazový válec a pokračovat v tisku se stávající tonerovou kazetou.

Chcete-li vyměnit obrazový válec i tonerovou kazetu, viz „Výměna obrazového válce a tonerové kazety“.

  • Pokud na nový obrazový válec připevníte stávající tonerovou kazetu, nemusí se správně zobrazit zbývající množství toneru. Kromě toho se po výměně může zobrazit upozornění „Toner Low (Dochází toner)“ nebo „Toner Empty. Waste Toner Full. (Prázdná tonerová kazeta. Nádobka na odpadní toner je plná.)“.

  • Aby byl zajištěn optimální výkon, používejte originální spotřební materiál OKI.

  • Chyby způsobené použitím neoriginálního spotřebního materiálu mohou rušit záruku nebo smlouvu na údržbu. (Použití neoriginálního spotřebního materiálu nemusí nutně způsobit poruchu, buďte si však prosím takového použití plně vědomi.)


  1. Připravte si nový obrazový válec.

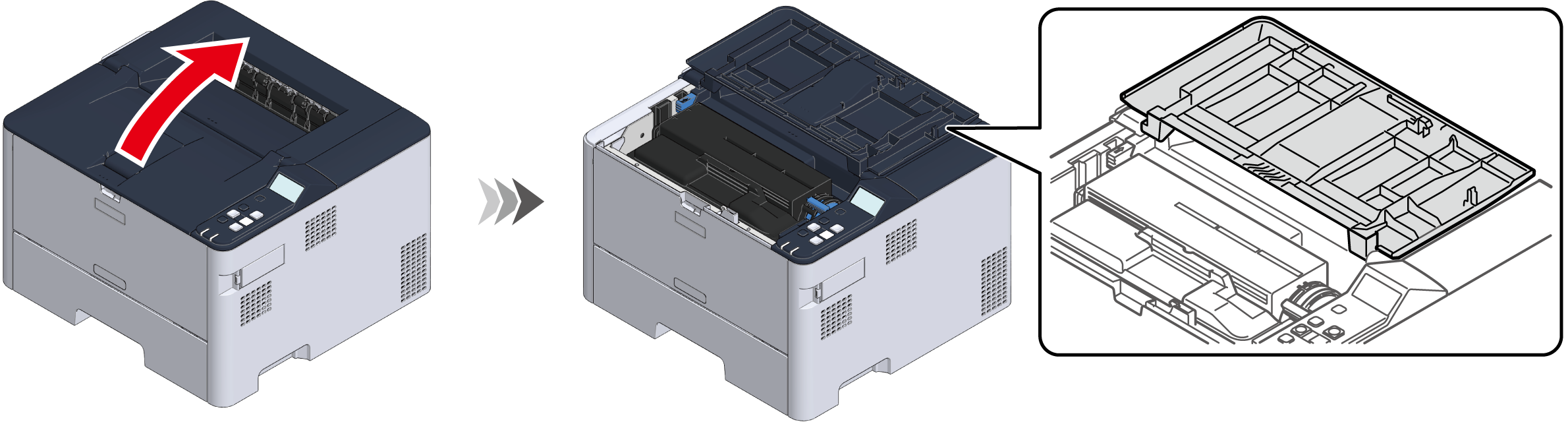

  2. Otevřete horní kryt (přední).

    • Na otevřený kryt nepokládejte žádné předměty.

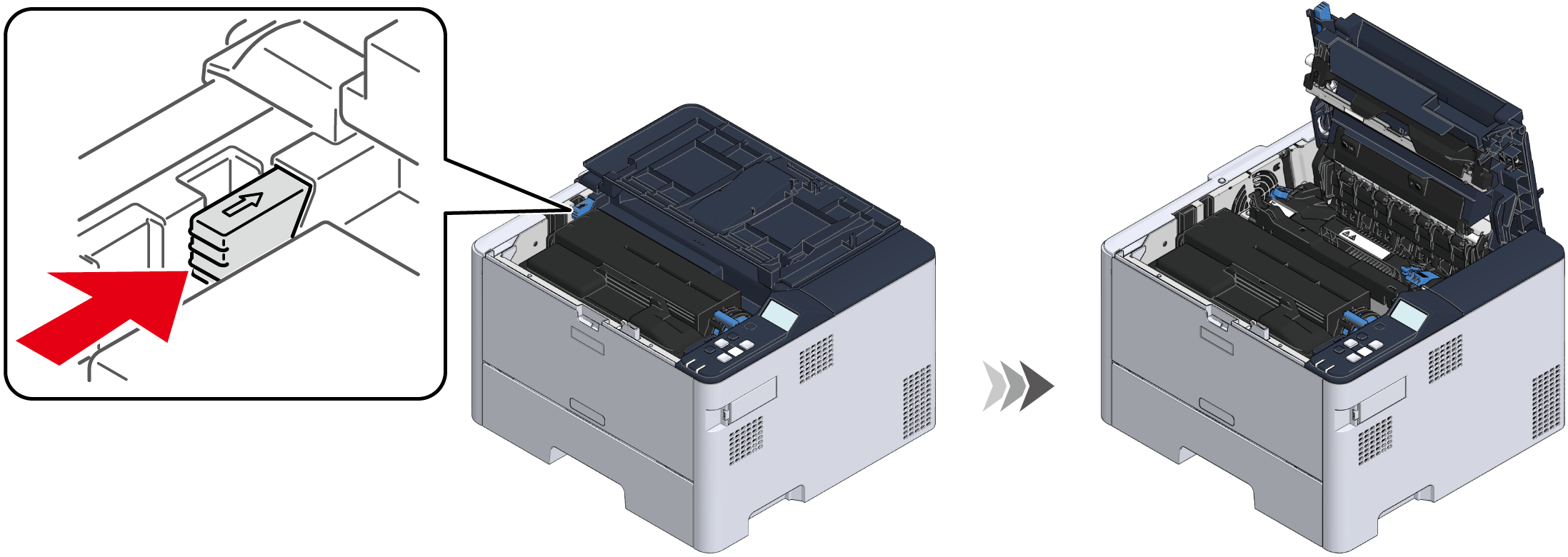

  3. Stlačte modrou součást na levé straně zařízení a otevřete horní kryt (celý).

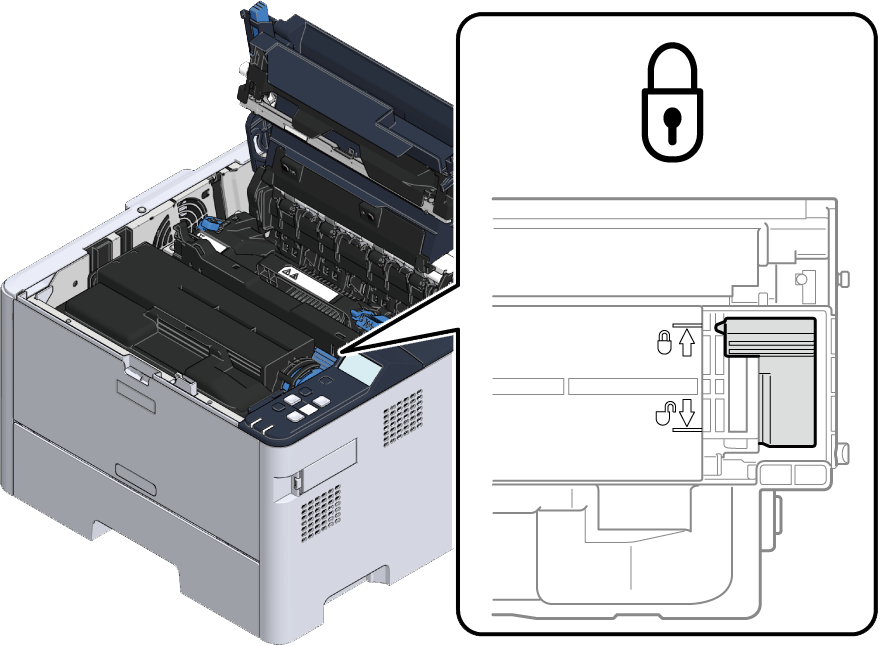

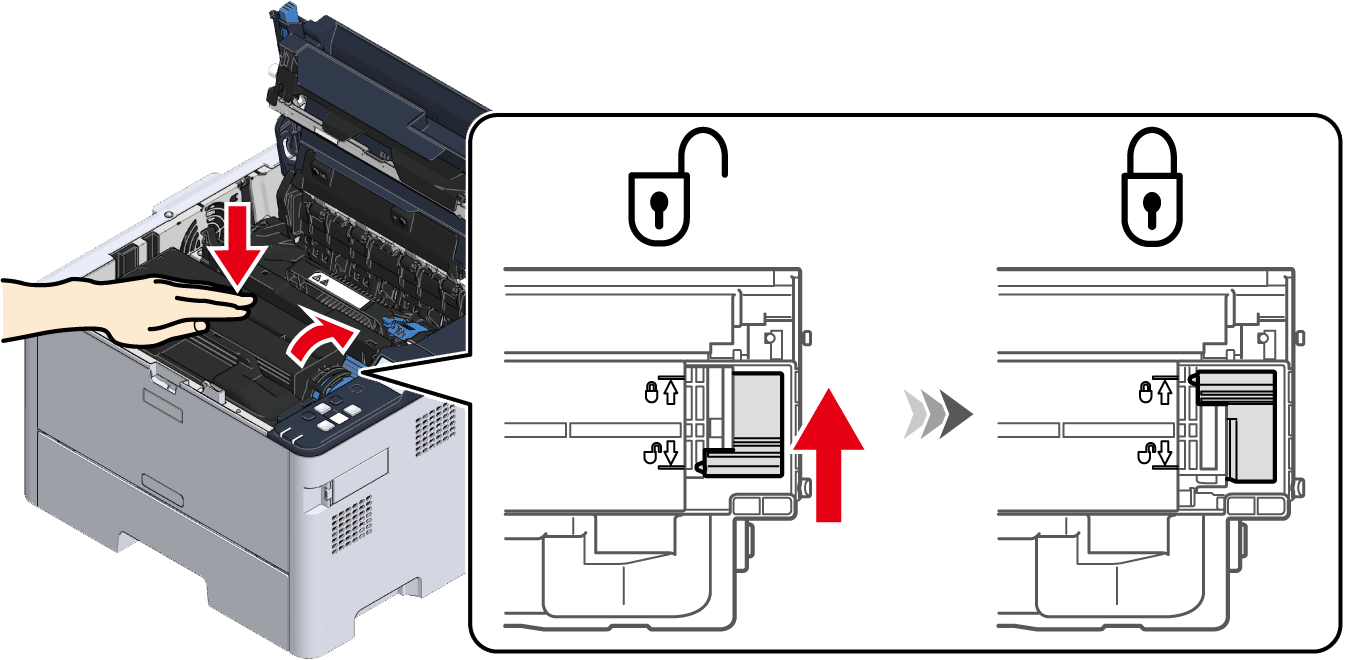

  4. Ujistěte se, zda modrá páčka na pravé straně tonerové kazety je u značky zamčeného zámku.

    • Modré páčky se nedotýkejte. Pokud je páčka posunutá, může se při vyjímání obrazového válce uvolnit tonerová kazeta a rozptýlit toner.

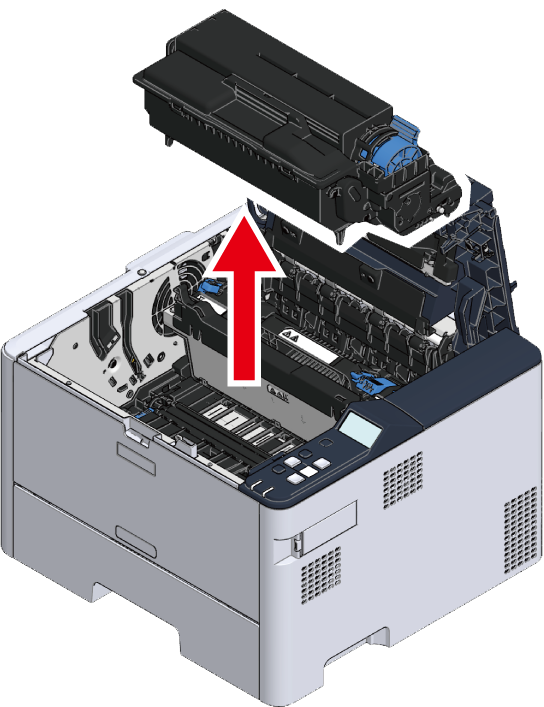

  5. Vyjměte obrazový válec. Obrazový válec vyjměte společně s tonerovou kazetou, která je na něm připevněna.

  6. Položte obrazový válec s tonerovou kazetou na rovnou plochu pokrytou například novinami.

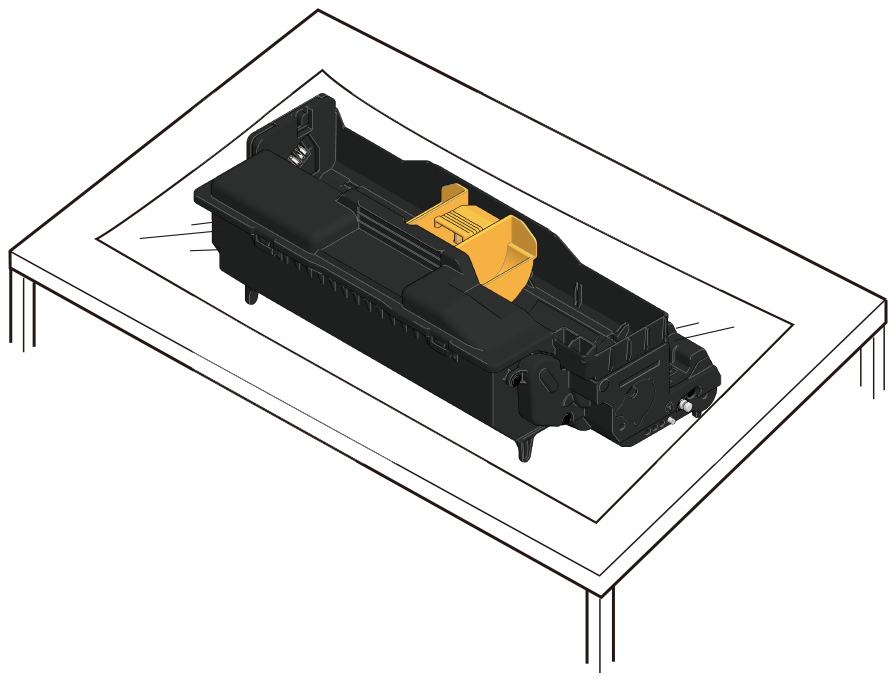

  7. Vyjměte nový obrazový válec ze sáčku, v kterém je zabalen, a položte jej na rovnou plochu pokrytou například novinami.

    • Manipulujte s nimi opatrně, protože obrazový válec (jeho zelená část) se velmi snadno poškodí.

    • Obrazový válec nevystavujte přímému slunečnímu světlu ani silnému světlu (asi 1 500 nebo více). Ani pod světlem v místnosti jej neponechávejte nezakryté déle než 5 minut.

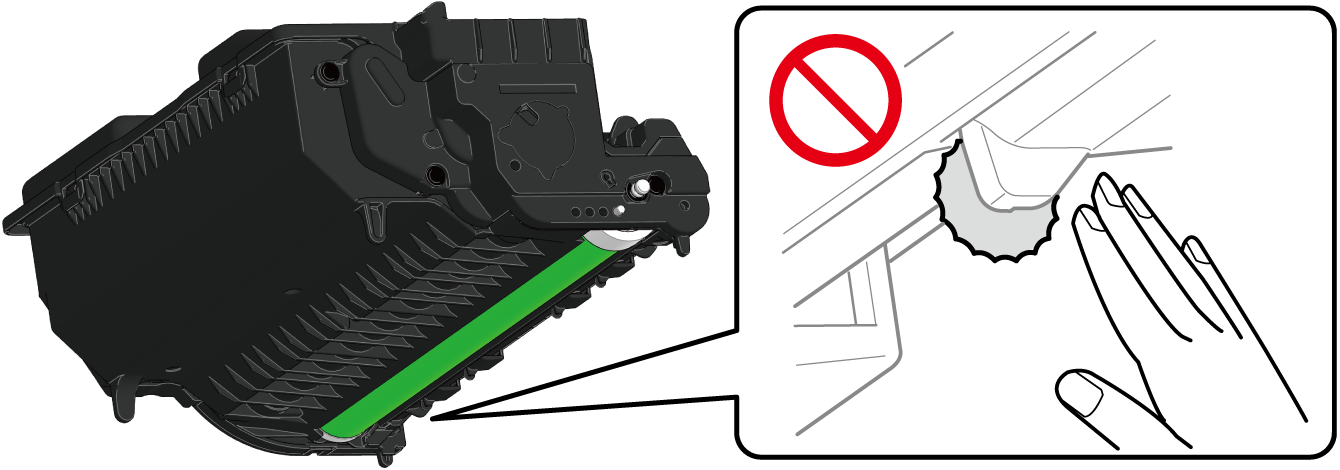

    • Nedotýkejte se součástí na spodní straně obrazového válce.

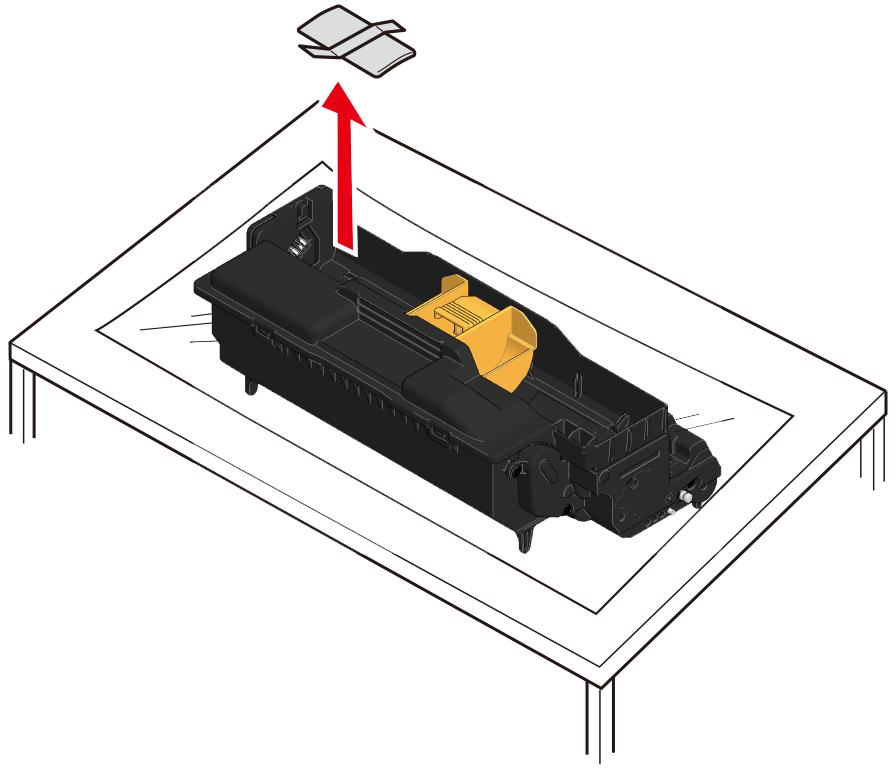

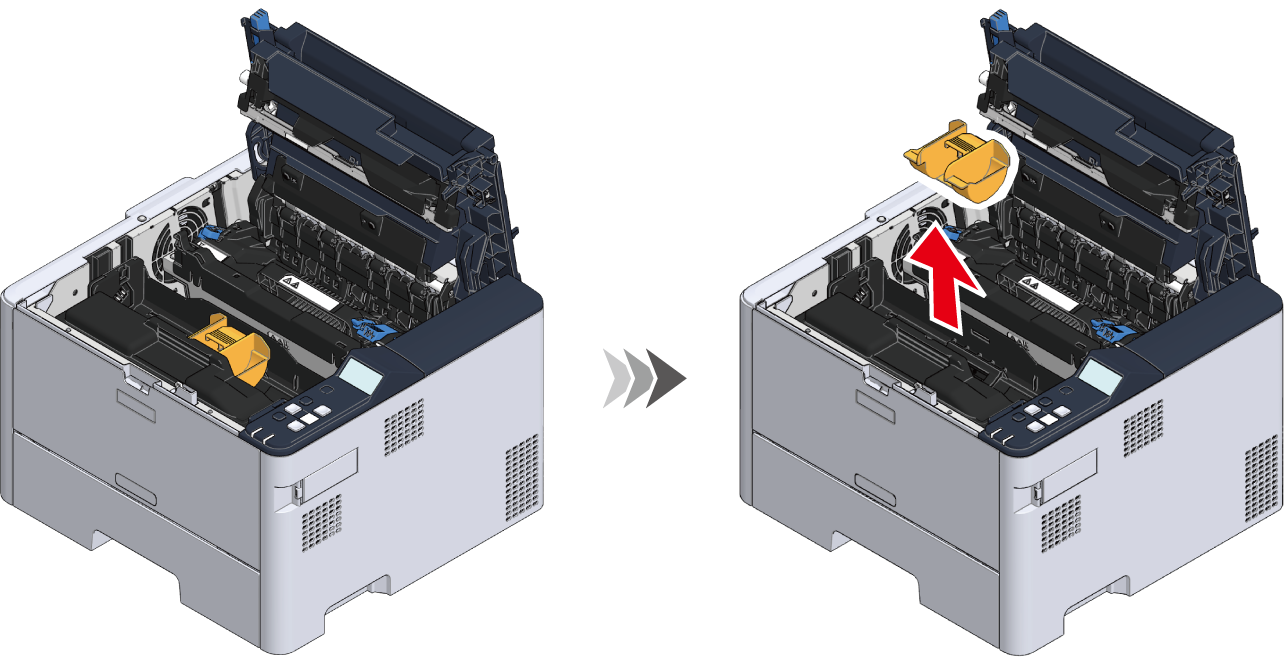

  8. Odstraňte vysoušecí přípravek.

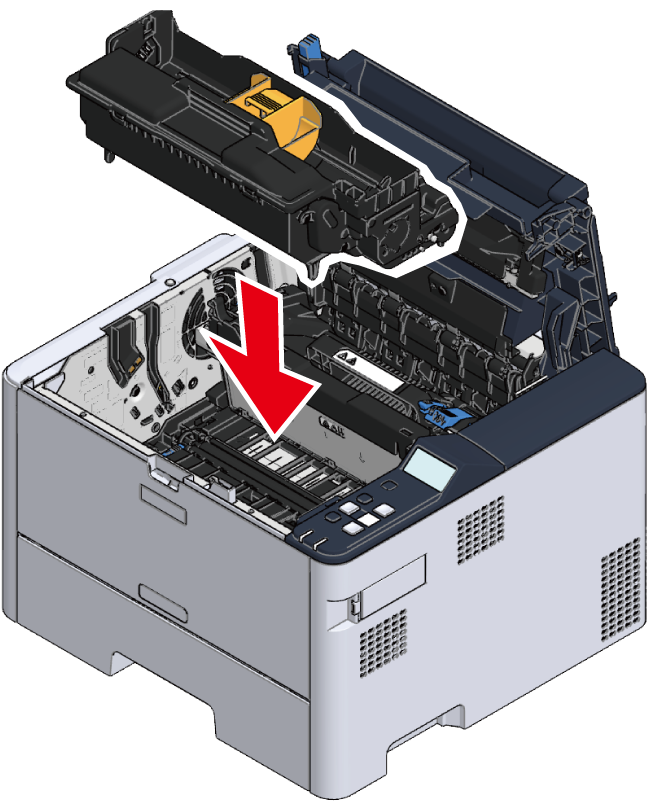

  9. Nainstalujte nový obrazový válec do hlavní jednotky.

  10. Odstraňte kryt toneru připevněný na obrazovém válci.

    • S krytem toneru manipulujte oběma rukama a dbejte na to, abyste s ním nenarazili na okolní předměty. Toner na krytu toneru se může rozptýlit a potřísnit oděv.

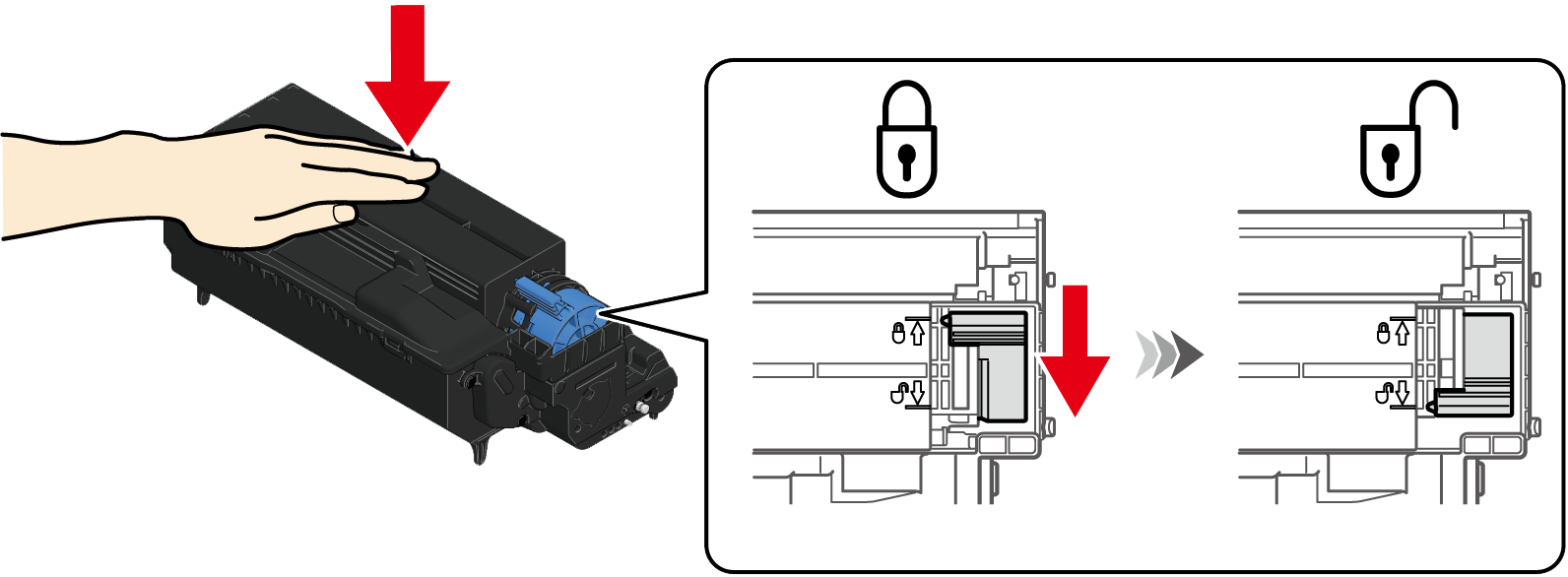

  11. Použitý obrazový válec a tonerovou kazetu vyjmuté v krocích 5 a 6 stlačte dolů a potom otočte modrou páčku na pravé straně tonerové kazety nadoraz ve směru značky zamčeného zámku.

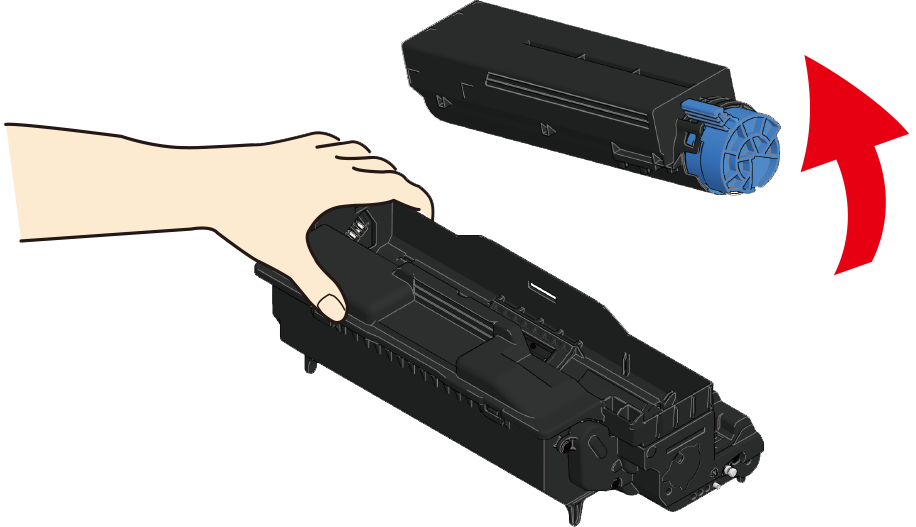

  12. Při stlačování obrazového válce odstraňte tonerovou kazetu zvednutím za pravou stranu.

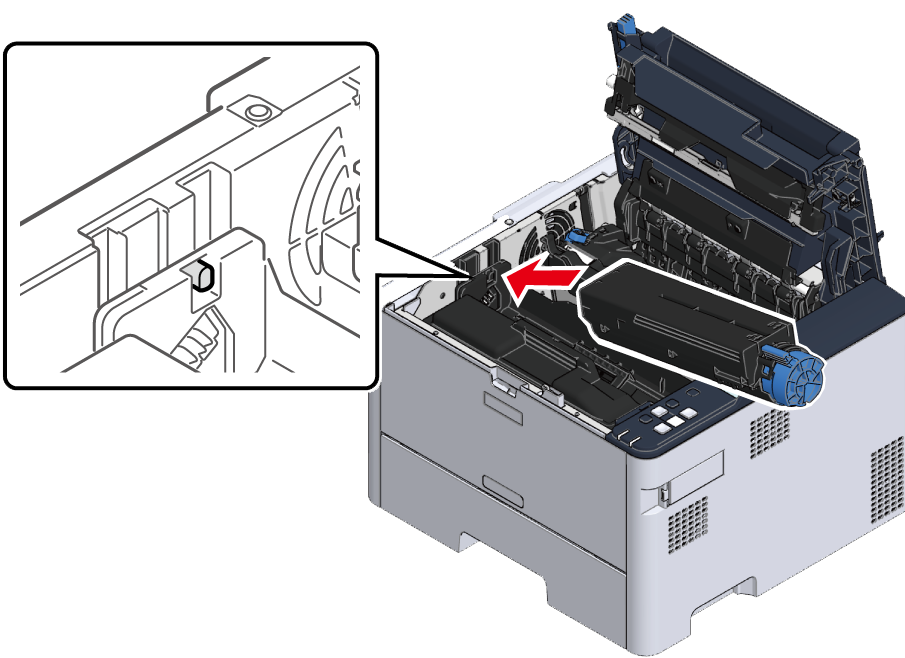

  13. Nakloňte levou stranu tonerové kazety dolů, vložte tonerovou kazetu a přitlačte ji na výstupek na obrazovém válci, potom stlačte dolů její pravou stranu.

  14. Stlačte shora tonerovou kazetu a potom otočte modrou páčku na pravé straně nadoraz směrem k symbolu zavřeného zámku.

    • Pokud nebude tonerová kazeta nainstalována správně, nebude možné její páčku otočit.

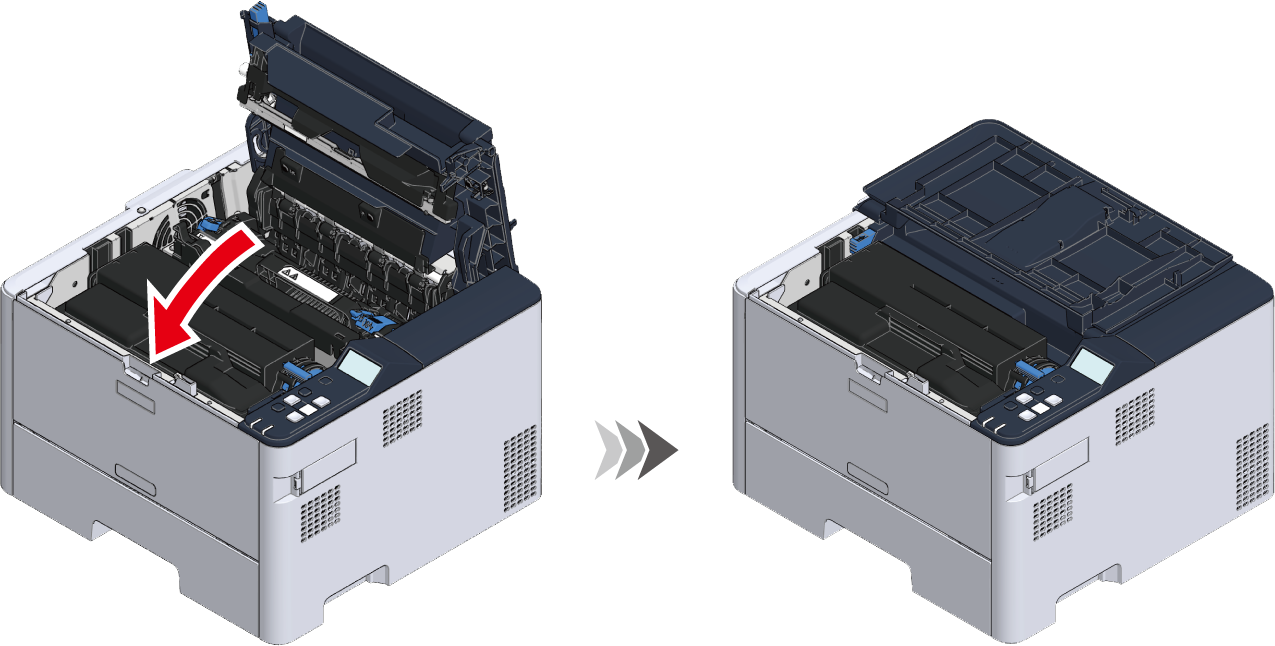

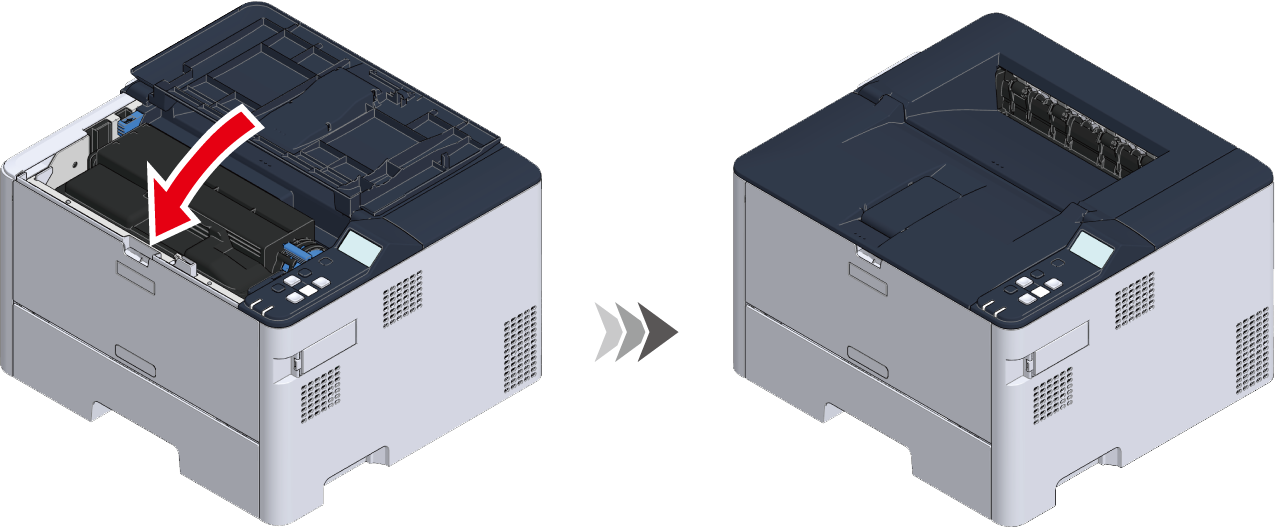

  15. Zavřete horní kryt ze zadní strany.

  16. Zavřete horní kryt (přední).

  • Použitý obrazový válec recyklujte.
